FCS使用说明书
11
2-1-3 显示识别结果
在[FCS 设置] 画面里，按下[FCS 生产模式]-[执行调整生产] 按钮，完成贴片元件识别后，会自动显
示下图的[贴片精度结果] 画面。
按下[显示贴片综合偏移量] 按钮，也可显示相同的画面。
图 2-4 贴片结果显示画面
FCS使用说明书
12
表 2-4 贴片精度结果项目
№ 项目 处理
1
显示项目 各 Head 显示各 Head 的贴片结果。各吸嘴区分颜色(6 种颜色)。
2
刻度线 变更贴片结果的散布图刻度线。
3
阈值 设置贴片结果的阈值。贴片误差大的贴片点会删除。
4 Head1-6
在[显示项目]里选择[各吸嘴]，即显示各按钮颜色。
勾选时，即显示指定 Head 的点。
取消勾选时，指定 Head 的显示即变为不显示。
5
贴片精度
最大值 显示[显示项目] 中选择的范围识别结果中的最大值。
6
最小值 显示[显示项目] 中选择的范围识别结果中的最小值。
7
平均值 计算、并显示[显示项目]选择范围识别结果的平均值。
8 3σ
计算、并显示[显示项目]选择范围识别结果的差异值。
9
CP/CPK
CP、CPK 计算、并显示[显示项目]选择范围识别结果及规格值 CP、CPK。
10
规格值 设置规格值。默认为 XY:0.05、A(θ):2.5
11
读入贴片结果文件 读取通过[输出文件]输出的 csv 文件信息，显示在散布图里。
12
识别结果再显示
通过[读入贴片结果文件] 读入文件时有效。
按下按钮时，会重新显示测定的状态。
13
输出贴片综合
显示[输出贴片综合偏移量] 画面。
可进行贴片综合偏移量的更新、csv 文件输出。
14
输出文件
将识别结果输出到 csv 文件里。
文件保存位置：D:\JUKI\DATA\FCS
文件名：FCS-RESULT_"机器 ID"_"日期时间".csv
15
关闭 返回到[FCS 设置] 画面。
FCS使用说明书
13
2-2 确认精度
确认精度模式是，测量并显示当前装置的贴片精度。
以下对使用此模式的测定方法进行说明。
确认精度模式，是一种使用当前贴片精度控制用参数进行贴片的简易检查模式，
不是根据此结果定量保证贴片精度的功能。
① 在 FCS 设置画面中按下[执行条件设置] 按钮，即显示执行条件设置画面
② 在执行条件设置画面中选择 [确认精度]，设置要执行定心的执行 Head (勾选)后，请按下[OK]按钮。
执行条件设置画面即关闭
③ 请在 FCS 设置画面中确认执行条件，按下[执行调整生产] 按钮
④ 自动切换到下图的生产开始画面，变为自动读入生产程序的状态

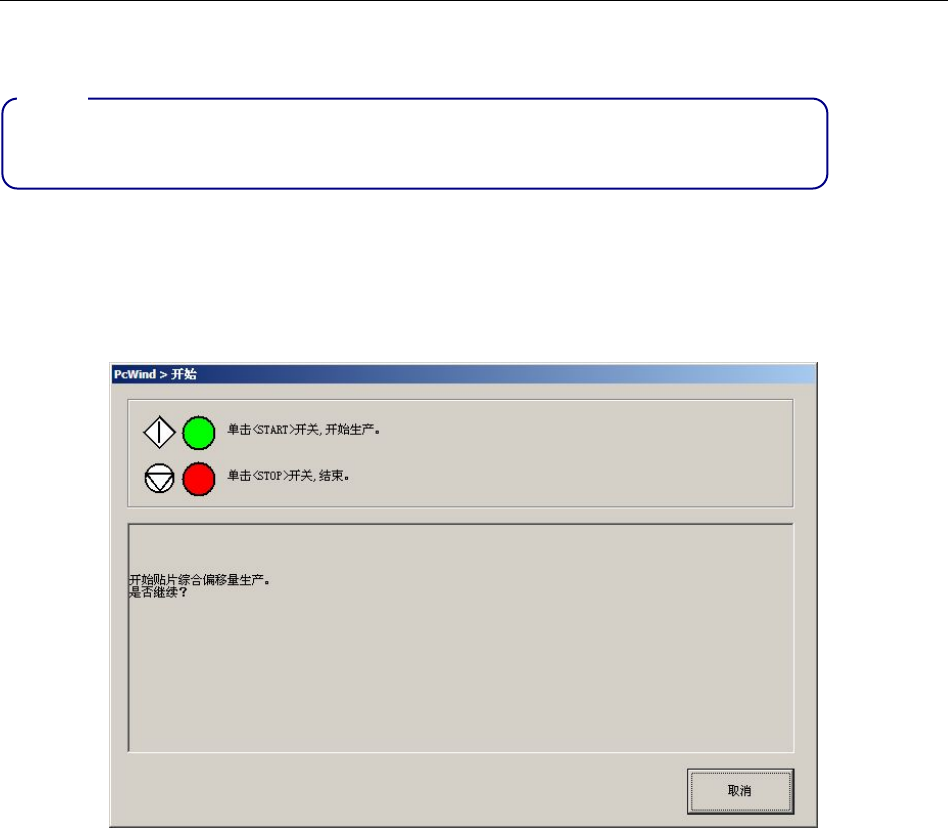

图 2-5 生产开始画面
⑤ 请调整搬送宽度，并取下支撑销针。
然后，将基板安放在重夹位置 (STOP 传感器上)
注意
