FCS 使用说明书 10 [FCS 设置 ] 画面的各项设置如下表所示。 表 2-3 FC S 设置画面的设置项目 No. 项目 处理 1 设置运行条件 选择 FCS 生产时的执行 Head 。 仅限对所选择的 Head 进行调整。 另外，也可进行 FCS 生产模 式的设置。 2 FCS 生产 模式 确认精度 在带有勾选符号的状态 下点击 [ 执行调整生产 ] 按钮， 即进行确认 精度的生产。 调整精度 在带有勾选符号的状态 下点击 […
FCS使用说明书
9
2-1-2 FCS 设置画面
在桌面画面的菜单上选择[生产]-[FCS]后，会显示下图所示的[FCS设置]画面。
在这一画面上，进行取得贴片综合偏移量（X，Y，θ）的设置、基本偏移量调整以及结果显示等。

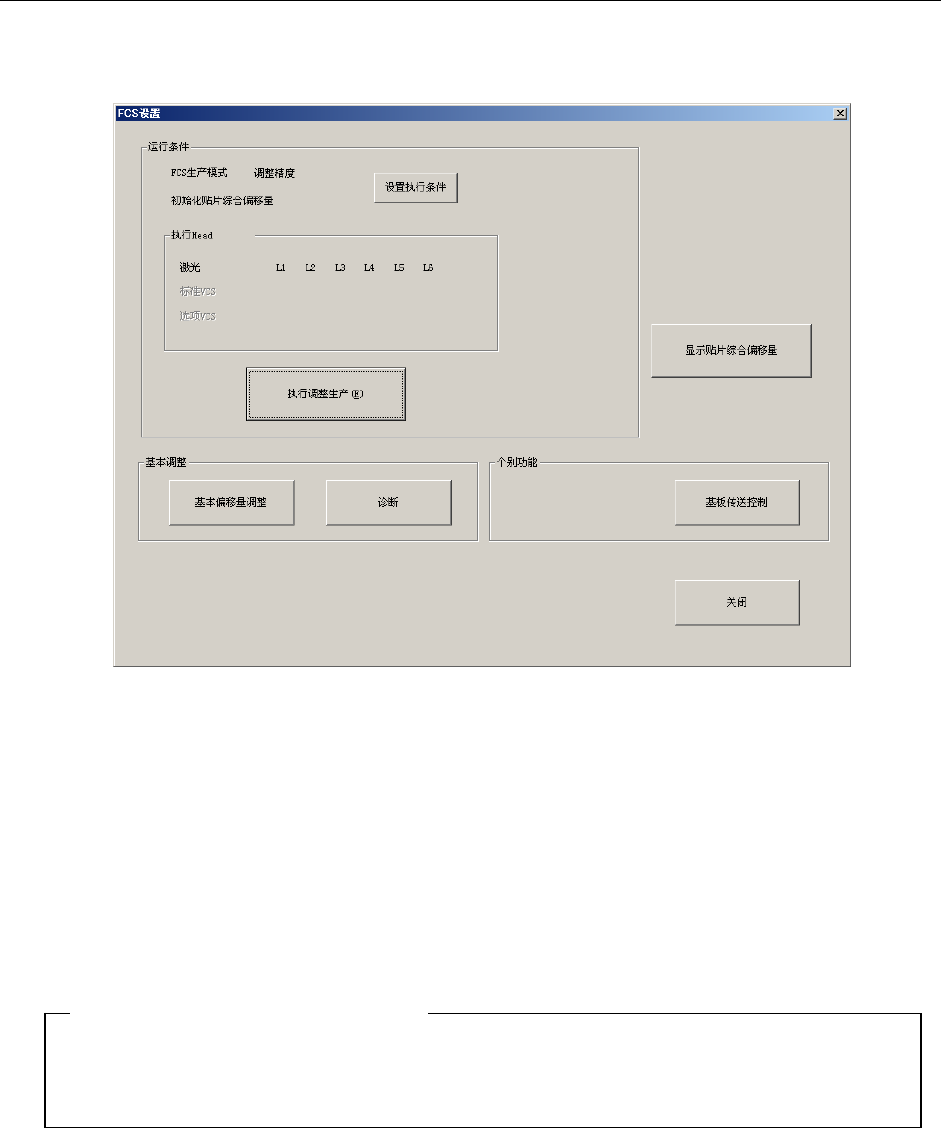

图2-3 FCS设置画面
点击[执行调整生产]按钮，执行FCS调整生产。
作为准备，请将模具基板装到入口缓冲站上。
其次，执行调整生产时，要在ATC上设置1个506吸嘴。
在精度调整中，开始测定时将清除识别结果数据，故上一次生产时的识别结果在以后就无法参
照，请予注意。
反复进行精度调整，有可能得到更好的偏移量数据。要反复进行精度调整时，从第二次起请
勿选择[初始化后执行XY调整]（请勿进行偏移量的初始化）。
关于贴片综合偏移量的初始化
FCS使用说明书
10
[FCS设置]画面的各项设置如下表所示。
表2-3 FCS设置画面的设置项目
No.
项目 处理
1
设置运行条件 选择FCS生产时的执行Head。仅限对所选择的Head进行调整。
另外，也可进行FCS生产模式的设置。
2
FCS生产
模式
确认精度 在带有勾选符号的状态下点击[执行调整生产]按钮，即进行确认
精度的生产。
调整精度 在带有勾选符号的状态下点击[执行调整生产]按钮，即进行调整
精度的生产。
调整精度时，初始
化贴片综合偏移量
在带有勾选符号的状态下进行调整精度生产后，在生产开始时
对贴片综合偏移量进行初始化。
3
显示贴片综合偏移量 将元件识别结果显示在图表中。
4
基本调整 基本偏移量调整 显示[基本偏移量调整]画面。
诊断 显示[吸嘴偏芯诊断]画面。
5
个别功能 基板传送控制 显示[基板传送控制]画面。
6
关闭 结束FCS生产。
不保存生产程序，回到桌面画面。
对取得的贴片综合偏移量是否要写入MS参数控制数据文件
进行确认。
FCS使用说明书
11
2-1-3 显示识别结果
在[FCS 设置] 画面里，按下[FCS 生产模式]-[执行调整生产] 按钮，完成贴片元件识别后，会自动显
示下图的[贴片精度结果] 画面。
按下[显示贴片综合偏移量] 按钮，也可显示相同的画面。

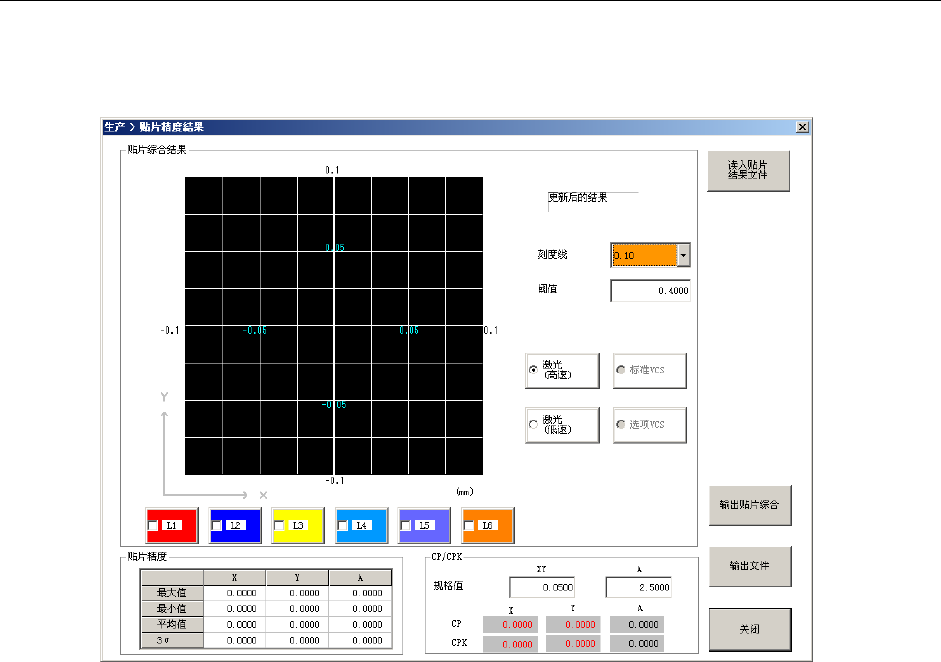

图 2-4 贴片结果显示画面
