7-20
Samsung Component Placer SM481 Introduction
7.1.6. Motor I/O确认
7.1.6.1. 作业顺序
1. 在打开Main Switch 前，再次检查确定设备内部或传送装置(Conveyor)上是否有
任何障碍.
2. 如果设备周边是干净的，打开Main Switch。 连接设备电源 此时请确认前、后面
紧急开关是否已撤销，并确认前、后门是否已关闭。
注 意 如果在打开Main Switch前不对电源及设备内部进行确认，有可
能造成设备损伤及人员受伤。在打开Main Switch前一定要对设
备内部及周边进行确认。
3. 全体程序完成 不按Front OP Panel上的<Ready>按钮的状态下, 要确认Motor的 I/
O。 手动传感器对各Motor 确认+/- Limit Sensor及Home Sensor 是否正常工作。
此时, XY 轴必须容易手动移动。
7-21
设备安装操作步骤
7.1.7. 设置设备间的通信Interface
参照以下事项检查前一步和后一步过程的设备间的通信界面 (interface)
START 输入信号 (Cable No.:① (+), ②(-))
输入信号是从下一步过程设备输出的，大部分信号端子测量出的电压大致为20
～22V。
READY 输出信号 (Cable No.: ③ , ④ )
输出信号是从全部过程设备输出的，一般来说大部分当信号从端子输出时测量
出的电阻为0，如果没有输出信号电阻为∞。

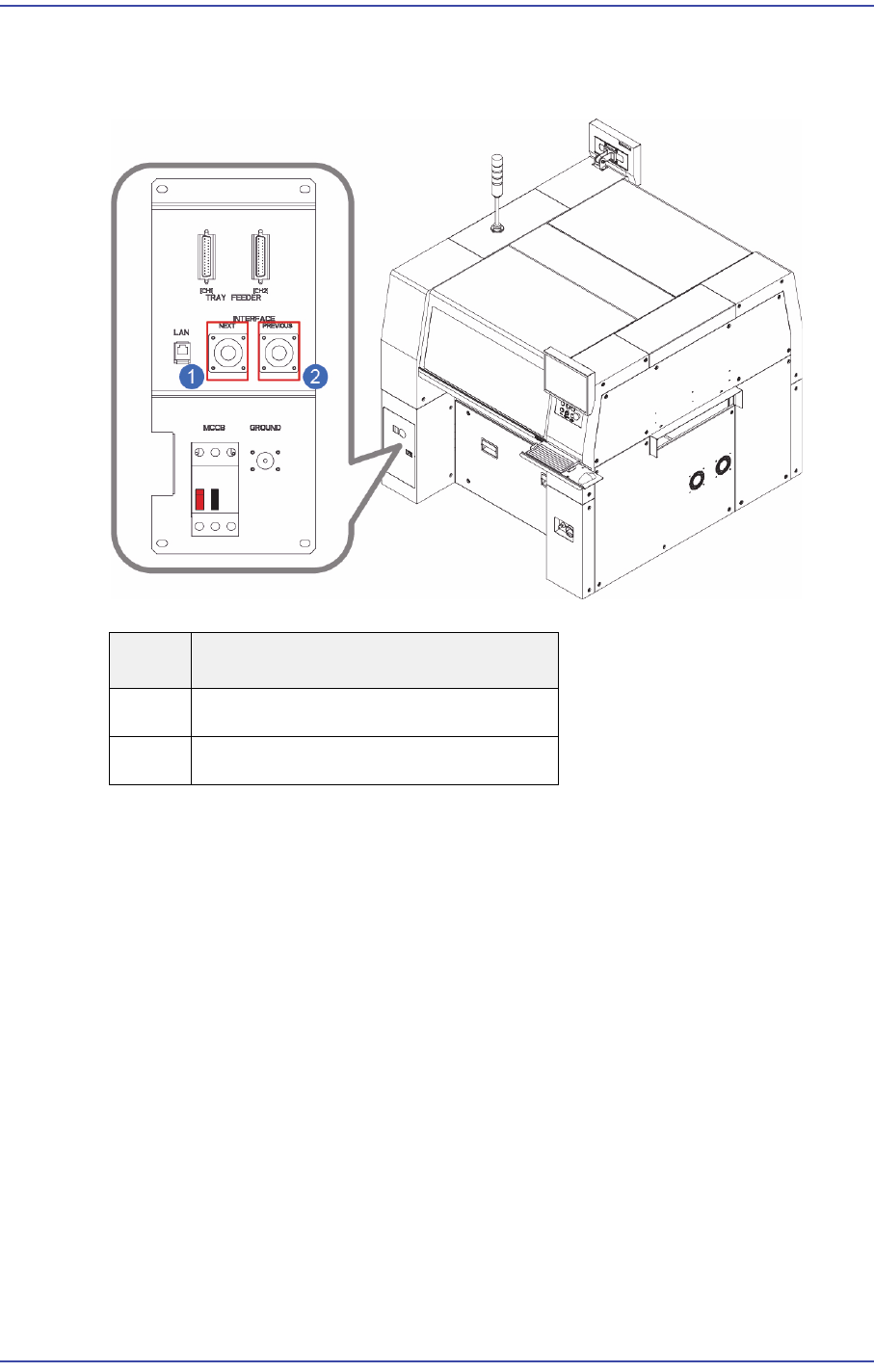

No. Description
1
和下一个装备的电缆连接
2
和前一个装备的电缆连接
7-22
Samsung Component Placer SM481 Introduction

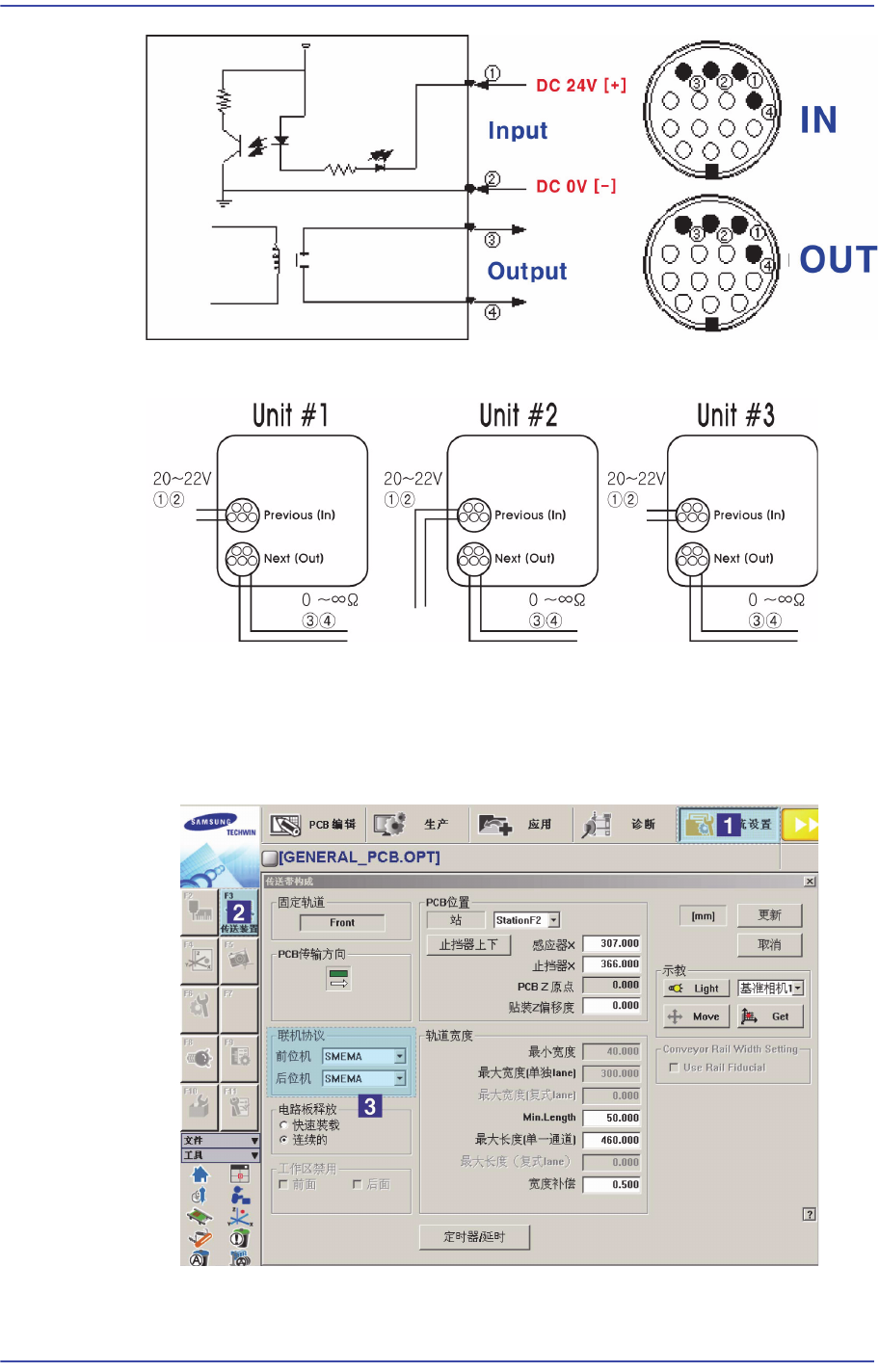

邻接设备的 I/F Connector Cable 参照下图进行连接。
对于规格不符合SMEMA代码如SIMENS, SANYO 和 TDK (RX-11), 以及无双
接点INTERFACE的设备应作特殊检查。
需要决定设备的Interface Type。（根据用户环境请选择2接点方式或SMEMA
方式）。
选择SYS.SETUP菜单，再选择Conveyor子菜单。
