6-20 Samsung Component Place r SM481 Introduction 的营业部署或 CS 公司 (STS) 当地代理店 (Local Agent) 。图 6.14 Emboss  SMN T ape Feeder 的 Z 轴高基准面 SMN T ape Feeder 的 Z 轴高基准面为吸附位置 Ta p e 的下方（主机架上面）。因此，在吸附位置 Z 轴高度因部件大小和传送带的厚度取不同值…

6-19

Module Function

(SM 8mm Emboss Tape的T2为Max 3.5 mm，B1为Max 4.35 mm。)

图

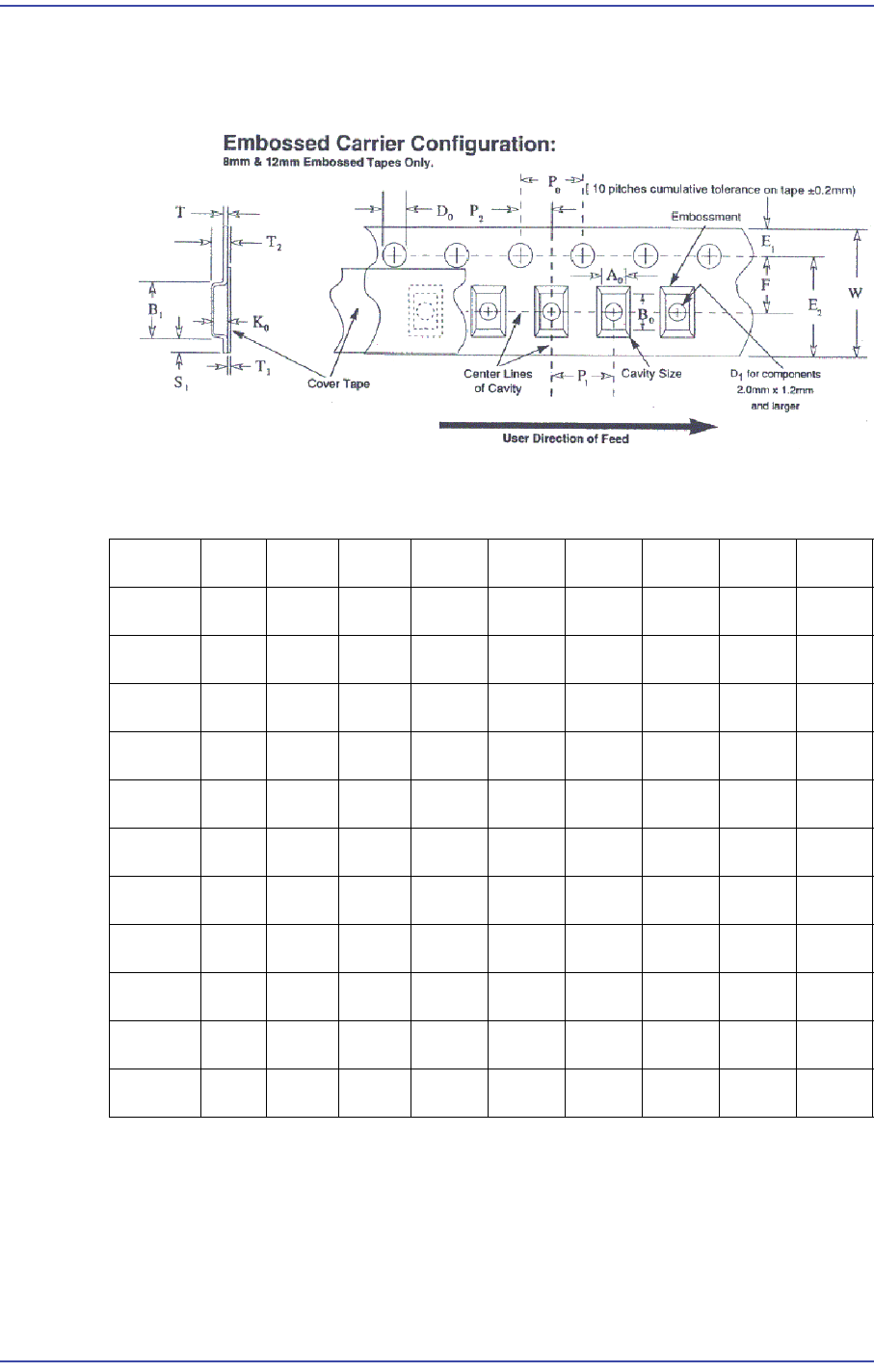

6.13 Embossed Carrier Tape (8/12mm)

 移送间距的设定表

表

6.3

移送间距的设定表

○ :给料器缸一次驱动移送

● : 给料器缸二次驱动移送

- : 是规格之外的间距，不能设定。

 节距与部件对应范围

根据Emboss深度’A’( 图 6-18)，可使用的程度不同。详细规格请详细询问本公司

2mm 4mm 8mm 12mm 16mm 20mm 24mm 32mm 40mm

0402

○

--------

8mm 2P

○

--------

8mm 4P -

○

-------

12mm -

○○○

-----

16mm -

○○○ ○

----

24mm -

○○○○○●

32mm -

○○○○○●●

44mm -

○○○○○●●●

56mm -

○○○○○●●●

72mm -

○○○○○●●●

88mm -

○○○○○●●●

6-20

Samsung Component Placer SM481 Introduction

的营业部署或CS公司(STS)当地代理店(Local Agent)。

图

6.14 Emboss

 SMN Tape Feeder的Z轴高基准面

SMN Tape Feeder的Z轴高基准面为吸附位置Tape 的下方（主机架上面）。

因此，在吸附位置Z轴高度因部件大小和传送带的厚度取不同值。

卷带导向器

卷带导

机架

6-21

Module Function

1: Tape Guide

2: Frame

根据Tape Feeder种类不同吸附点的Z值可取不同值。另外，因不同的部件供给

Tape 种类该值可取不同值，Embossed Tape 的高度应该低于Paper Tape高度。

Embossed Tape 时，请参照部件Tape 规格，适当地设置吸附点的Z 值。

6.10.2. SME Tape Feeder (电动型)

有8mm、12mm、16mm、24mm、32mm、44mm及56mm 等7种Tape Feeder。

图

6.15 SME Tape Feeder (8mm)

Z=0

Paper Tape Embossed Tape

Z>0

Z<0

;
