设备安装操作步骤
Inline Protocol领域的<Previous><Next>组合框选择 独立使, 只用
于临时导入(2接点)SMEMA中的一个
独立使用 : 未作出设备间连接,动作业时设置
只用于临时导入 : 后续设备只需连接接点PCB流动的形态
SMEMA: 之前设备给准备信号(24V)后续设备连接接点的状态
请使用MMIBypass功能确认连接的设备间界面是否正常工作。此时,
最少使用3张以上PCB执行测试。
7.1.8. Warming Up

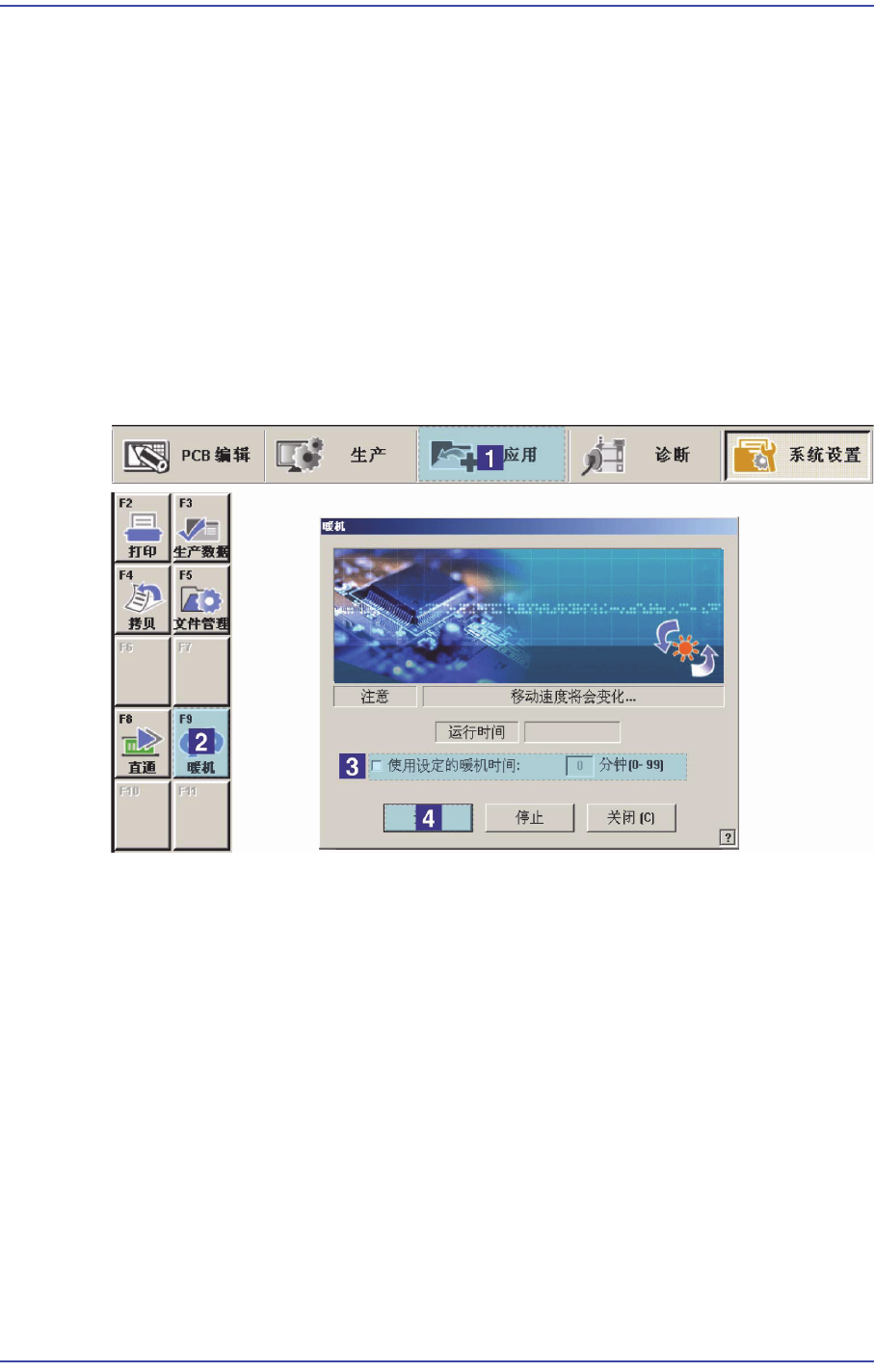

正常完成设备安装后,需要执行30分钟Warming Up
请确认运行中是否发生噪音及运行状态。
7-24
Samsung Component Placer SM481 Introduction
7.2. Calibration 及最后检查
1. 执行设备的校正Calibration)。 详细方法请参Introduction “
14
. Machine
Calibration
15
. System Setup 照顺序执行校正。
2. ’Conveyor Utilities’对话框中投入Test PCB, 确认各Station 的基板检查传感器
及其他输入是否正常。
3. 如工作正常则按照生产次序启动设备。
如果要移动设备,先要中止设备上的PC关闭主电源,然后按
照逆向的安装步骤 将设备包装起来,设备移动完毕后重新进行
安装。
7.3. 部品供给装置的准备
整个工序中的起部品供应作用的带式喂料器Tape feeder, 多盘式喂料器
Multi tray feeder等装置,在准备时要适合于生产用PCB
关于各部品供给装置的安装,请参考相应的部品供给装置的使用说明书。
7-25
设备安装操作步骤
7.4. 输送带设置

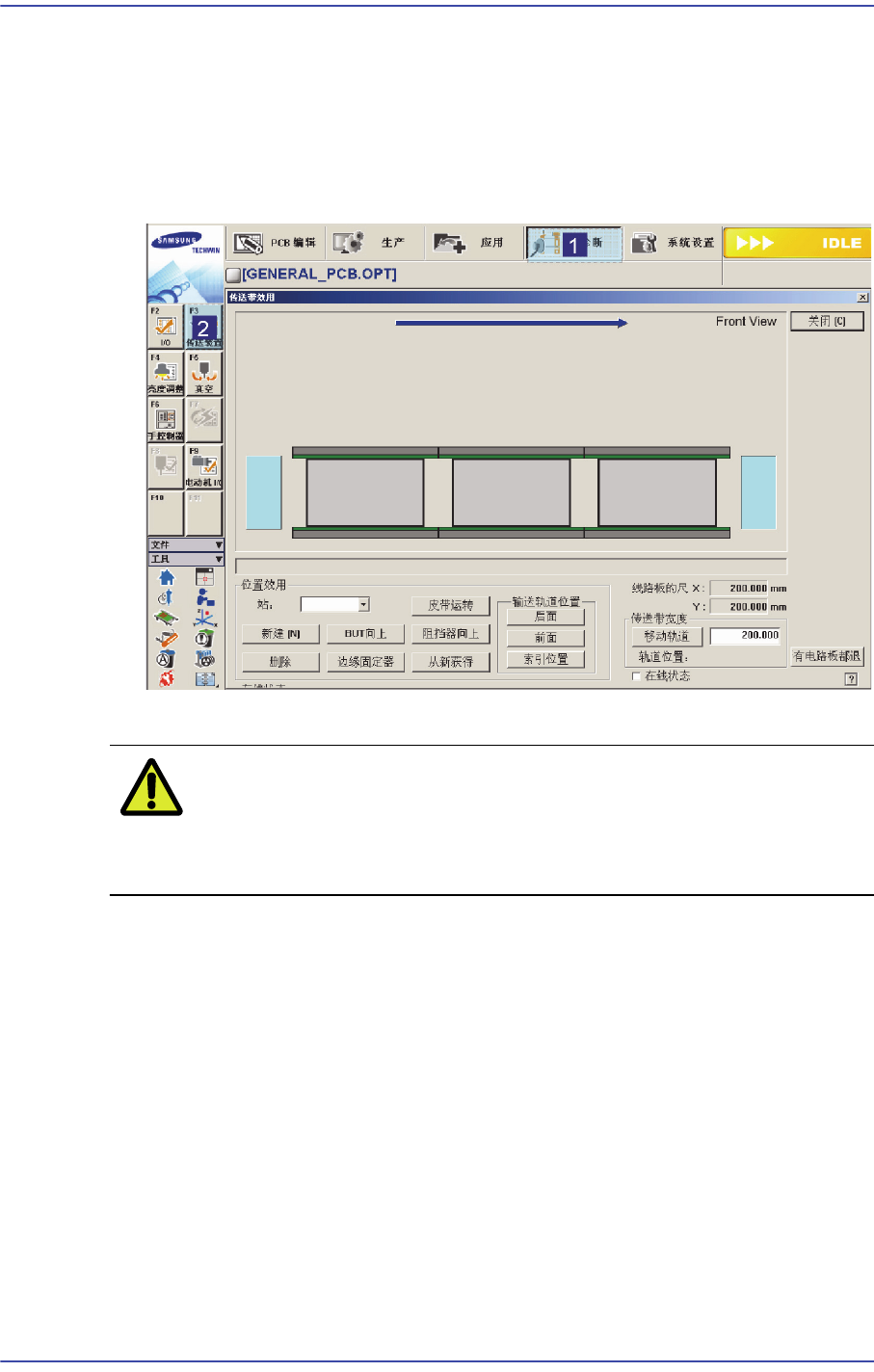

适当调整传送装置(Conveyor) 的宽度。
此时,传送装置(Conveyor)的宽度为放进PCB时,前后约 1mm左右的间隔为
好。
传送装置(Conveyor)的宽度设定的过于大时,利用Edge Fixer(
边缘固定器)固定PCB时,可能会发生固定不牢固的情况。因此
要注意。
7.5. Backup Pin 设定

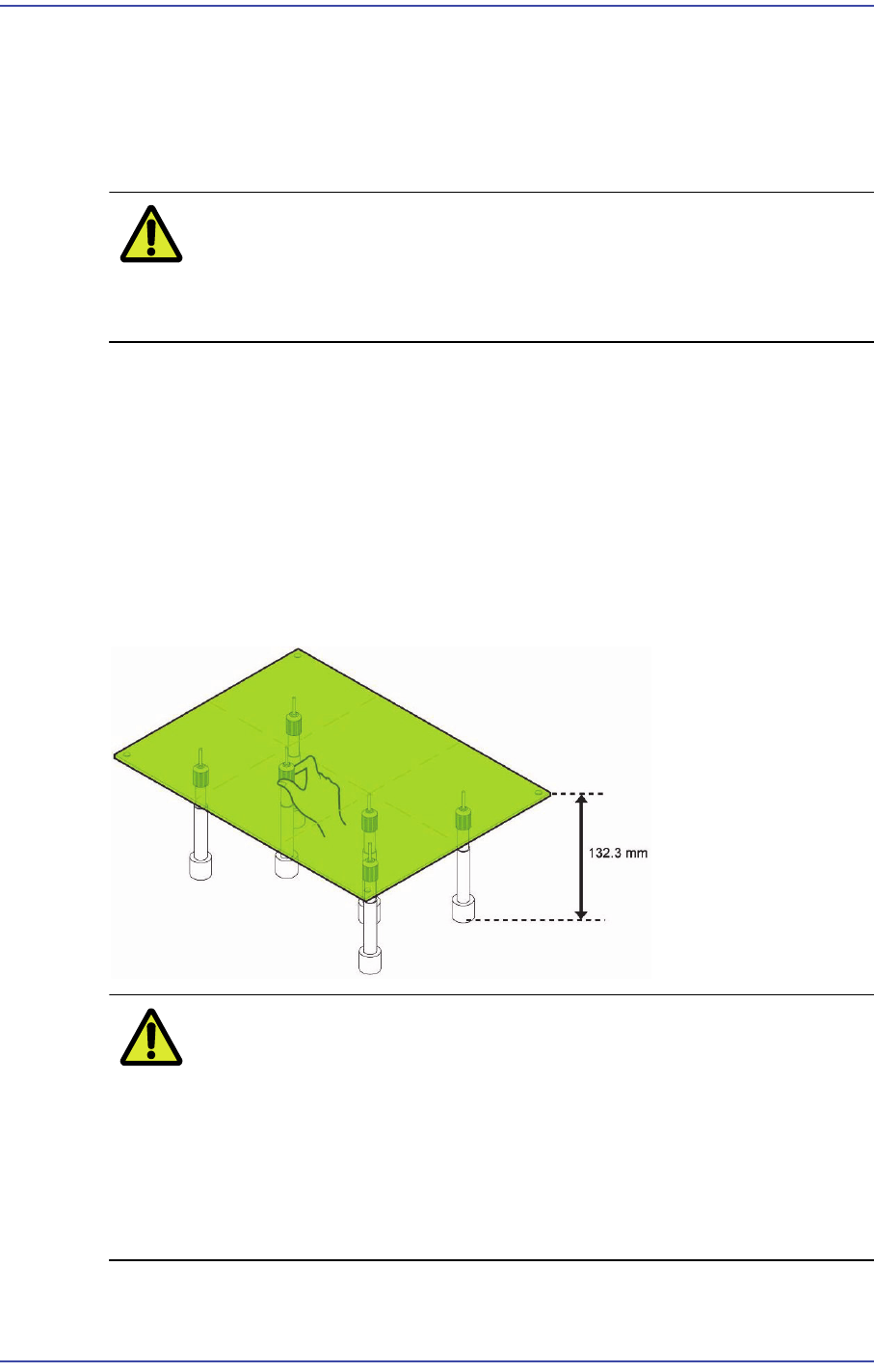

Backup Pin的高度设置成132.3mm, 尽量拧紧螺母 .请按照PCB PCB JIG的底
面条件拧开Backup Pin螺母调节长度进行使用。
详细的事项请参考Operation Handbook”Part VI. 其他检查事项中的设置Backup
Pin”
7.2 . Backup Pin
的位置
如果在 Back Up Table 上升时不摆置好 Back up pin
摆置Back up pin 时可能会与PCB感应传感器发生碰撞。
定要在 Back Up Table 上升时摆置Back up pin
如果PCB 是两面贴装 back up pin摆置错误可能会导致不正
确贴装。 另外,另一面基础零部件有破损的可能一定要确
保正确调整 Back Up Pin位置。
