6-4 Samsung Component Place r SM481 Introduction Rear W ork 及 Exit Shuttle 各 Unit 的 In 和 Out 的传 感器 , 可显 示稳定的 PCB 移动过 程。 Belt Assembly 由 Ste p M ot o r 和平 Belt 组成 , PCB 传送带 分为各 Unit 分别 驱动 . 在 Wo r k i n g A r e a 利 用 Be…
6-3
Module Function
图

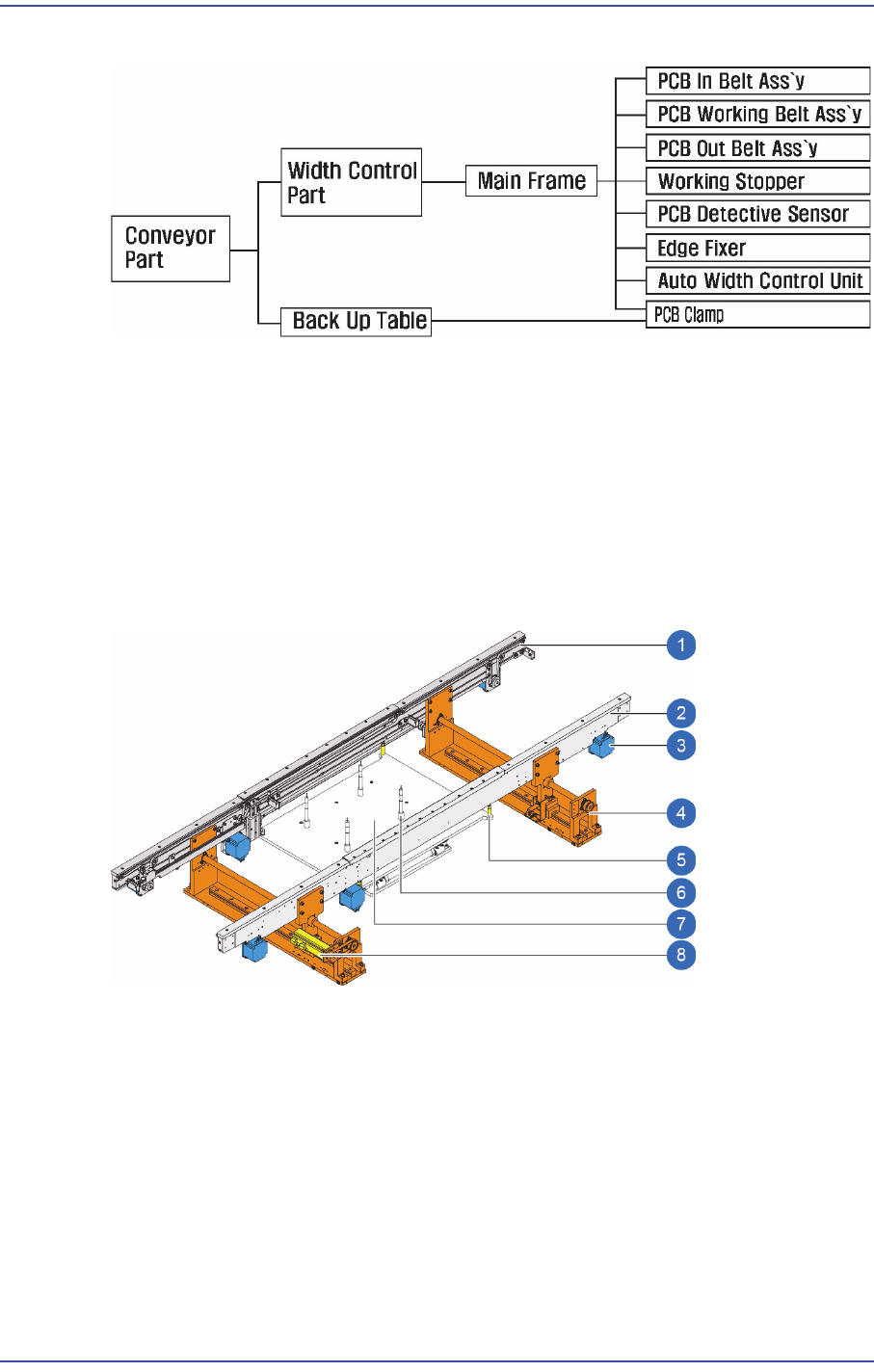

6.3 PCB
传送系统（
Conveyor System
）的结构图
6.3.2. 功能
各构成部分的功能如下。
Conveyor Module
Entry Shuttle Conveyor Frame, Work Conveyor Frame, Exit Shuttle Conveyor Frame
成为PCB移动过程的基本,各Unit上附着各种Part。
图
6.4 PCB Conveyor Module
1: Fix Frame
2: Move Frame
3: PCB Flow Motor
4: Conveyor Width Control Unit
5: PCB Clamp
6: Backup Pin
7: Backup Table
8: Conveyor Width Motor
PCB 感应 Sensor Assembly
检查Conveyor上各区间是否有PCB的作用。 具有感知Entry Shuttle, Front Work,
6-4
Samsung Component Placer SM481 Introduction
Rear Work 及Exit Shuttle 各Unit的In和Out的传感器, 可显示稳定的PCB移动过
程。
Belt Assembly
由Step Motor 和平Belt组成, PCB 传送带分为各Unit分别驱动.在 Working Area 利
用Belt,可对PCB进行Clamping。
宽度调整部件
根据PCB 的不同尺寸，调整道轨的宽度。它由 LM Guide 和丝杆（Lead Screw）,
Screw, Motor , 位置感应传感器 组成。
注 意 在未检查传送装置(Conveyor) 干涉或传送装置(Conveyor)内是
否有异物时调整传送装置(Conveyor) 宽度会损伤传送装置
(Conveyor)。确保在调整传送装置(Conveyor)宽度前检查传送装
置(Conveyor)干涉或传送装置(Conveyor)内是否有异物。
PCB 感应传感器
确认传送装置(Conveyor) 上的PCB的位置。
边缘固定器（Edge Fixer）
PCB到达工作位置后开始工作之前，作为保障PCB的正确位置的一种方法，通
过把PCB 推到一个边缘的方法，使PCB以一边为基准确定位置。
PCB的夹紧（Clamp）
PCB达到操作位置而进行操作之前，起着矫正位于Belt上的PCB，而且和Back
Up Table连动运转。
工作台（Backup Table） (BUT)
PCB到达工作位置后开始工作之前，为了保证PCB的平面度，上升后通过
BackuPPin使PCB Clamp, Hole Fixer 等工作来定位PCB。
警 告 在操作工作台时可能会因工作台上的异物及器具干涉损伤传送
装置(Conveyor)。请在清除工作台上的异物后进行操作。
BUT Table分解时请接受 C/S联系。
6-5
Module Function
6.4. 部品吸着不良的检测
用真空吸着部品时，真空传感器（Vacuum Sensor）通过检测真空压力的变化来感应
吸着不良。吸着部品时的真空压力值基本上都用吸嘴来设定。如果需要安全的吸
着，也可适当调整每个吸嘴的吸着真空压力。
