2-4 Samsung Component Place r SM481 Introduction 2.2. 电器规格 2.2.1. 对电源的要求事项  电压  AC 200±18V / 20 8±19V / 220±20V / 240±22V / 3 80±25V / 415±28V ( 变更变压器的接线方式时 ) 适用于 6 种电压值。  3 相 AC 220±20V ( 购买公司没有提前订货的情况下，设备以标准基准销…

2-3

设备的规格

备注安装高精度部件(0.4 Pitch以下部件)时，校准时在当时温度的± 4

ºC 以内进行操作。

2.1.4. 噪音

在关闭前/后盖的状态下，噪音不超过 80dB。

噪音的测量是在前背面的喂料器座的上面，把设备的速度设定为 100%，以最高速度

驱动 X-轴, Y-轴, Z-轴的一切轴并进行量测。

2-4

Samsung Component Placer SM481 Introduction

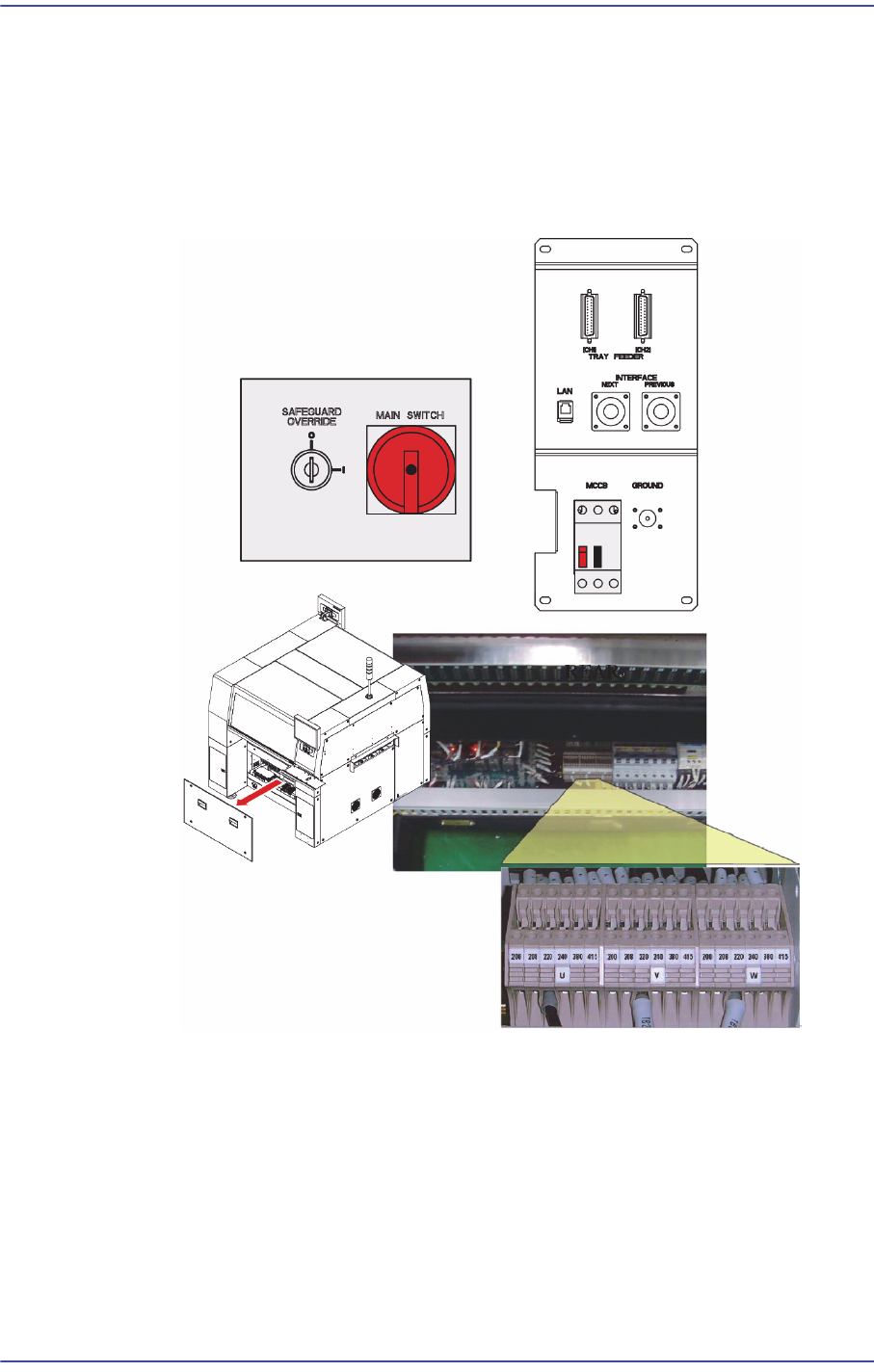

2.2. 电器规格

2.2.1. 对电源的要求事项

 电压

 AC 200±18V / 208±19V / 220±20V / 240±22V / 380±25V / 415±28V (变更变压

器的接线方式时) 适用于6种电压值。

 3相 AC 220±20V (购买公司没有提前订货的情况下，设备以标准基准销售)

 <TRANS SPECIFICATION>

1. Capacity: 5.0 KVA

2. Frequancy: 50/60Hz

3. Phase: 3Ø

4. Connection: Y-Y

5. Rated primary voltage: 200/208/220/240/380/415 VAC

2-5

设备的规格

Rated primary voltage: 6.96 A

6. Secondary #1: 1Ø 220-2 KVA

Secondary #2: 3Ø 220-3 KVA

 总消耗电力: 最大 4.7 KVA

 频率: 50 / 60 Hz

危险如果未使用指定规格的电压或错误变更电源输入，可能导致火灾

或电击死亡。

变更电源输入操作必须由经过专门培训的电工或我方授权指定

的C/S人员进行。

2.3. PC 规格

2.3.1. 计算机用户界面

2.3.1.1. Software

 SM481 MMI Software

2.3.2. 内置电脑

2.3.2.1. Hardware

 OS: Windows XP Embedded

 CPU: Intel Pentium

 Backplane: PICMG, PCI, PCIE-1X, PCIE-16X

 HDD: 200GBytes

 Memory: DDR3 2GBytes

 Keyboard: Mini Keyboard (86 Key)

 Mouse: Optical mouse

 USB Port 支持
