6-15 Module Function 6.9. 喂料器底座（ Feeder Station ）部分喂料器安装在喂料器座，使设备在运行当中可以供应部品。前面和后面 Feeder Base 可安装 SM T ape Feeder 使用，根据需要还可安装 SM-Series 专用 Single T ray Feeder 或 Stick Feeder 使用。 Feeder Base 前面下端左右各自附着着 Fe eder …

6-14

Samsung Component Placer SM481 Introduction

6.8. 吸嘴 (Nozzle)

6.8.1. 吸嘴的种类

吸嘴分为一般吸嘴和特殊吸嘴两大类。

 一般吸嘴

适用在普遍使用的所有部品。这些普遍使用的部品有Chip, SOJ, SOP, PLCC, QFP

等。

 特殊吸嘴

 特殊复杂的部品用吸嘴

主要是为了适应于连接器（Connector）,插座（Socket）等各种形状的复杂的

部品。所以可以制作 / 适用各种特殊形状的部品。

注意如果未使用标准规则吸嘴设备有可能无法正常运行。

1. 更换吸嘴失败

2. 动作时漏掉吸嘴

3. 吸取部件失败

一定要确认使用标准规则吸嘴

6-15

Module Function

6.9. 喂料器底座（Feeder Station）部分

喂料器安装在喂料器座，使设备在运行当中可以供应部品。前面和后面Feeder Base

可安装SM Tape Feeder使用，根据需要还可安装SM-Series专用Single Tray Feeder或

Stick Feeder使用。

Feeder Base前面下端左右各自附着着Feeder Base Board，给 SM 给料器供给电源，从

给料器接受输入及输出信号，另外，Feeder Base Board下方设有空气耦合器，给给料

器提供空压。

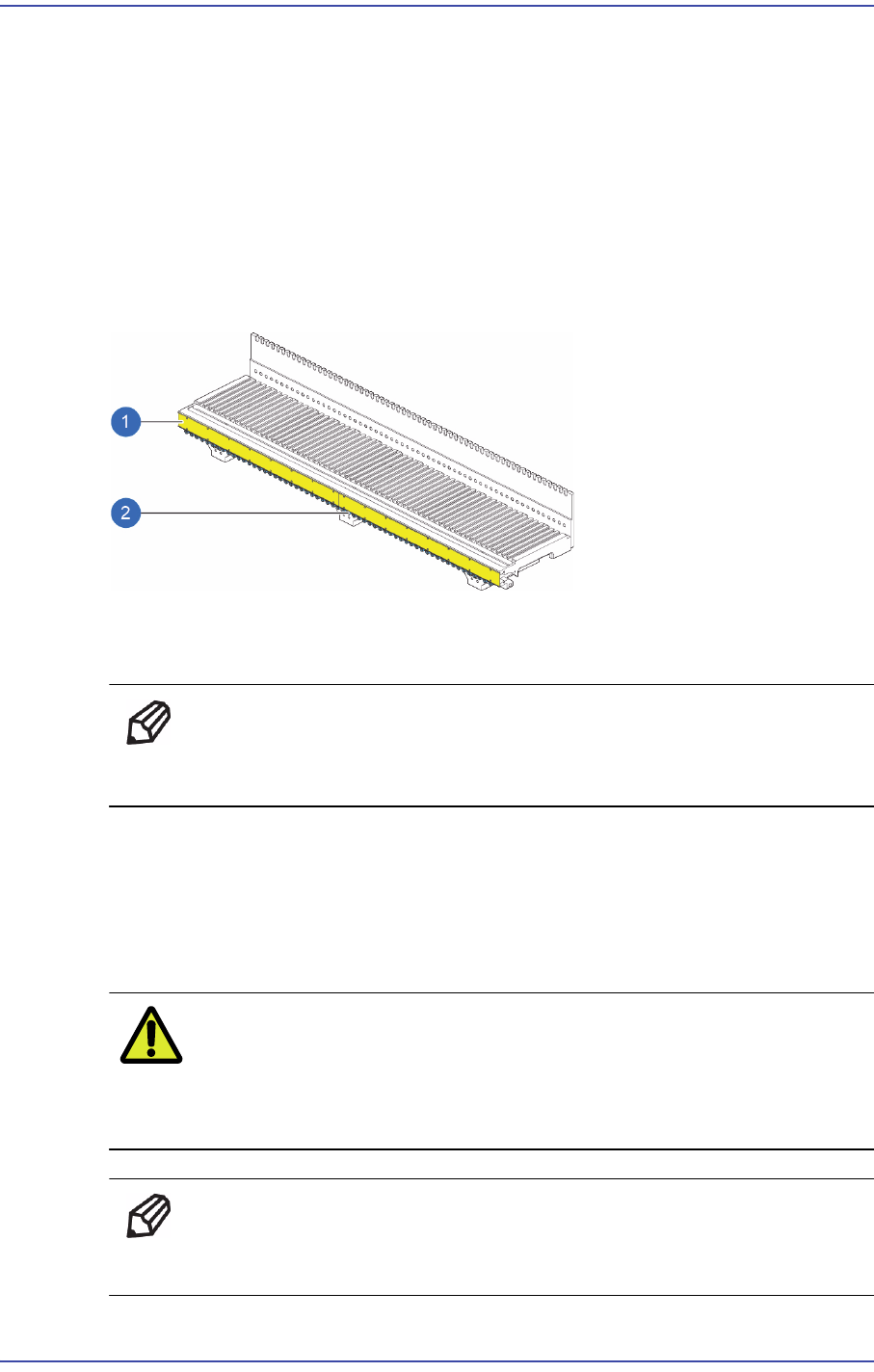

图

6.10

喂料器底座（

Feeder station

）部分

给料器控制面板

空气耦合器

备注在前后面喂料器座的最外廓 (1, 60) 只能安装 8mm 带式喂料器

（SM Tape Feeder）。

6.10. 部品供应喂料器

作为设备的运行当中供应部品的装置有 SMN Tape Feeder, SME Tape Feeder,

Vibration Stick Feeder.等。

注意在没有完全了解说明书情况下就操作喂料器可能导致喂料器损

伤或人员受伤。

在操作喂料器前一定要完全了解说明书中的喂料器使用方法。

备注以8mm Tape Feeder为基准，供料器底座(Feeder Base)的每个插

槽可以安装一个。

6-16

Samsung Component Placer SM481 Introduction

6.10.1. SMN Tape feeder

8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm, 72mm, 88mm 共有9种。

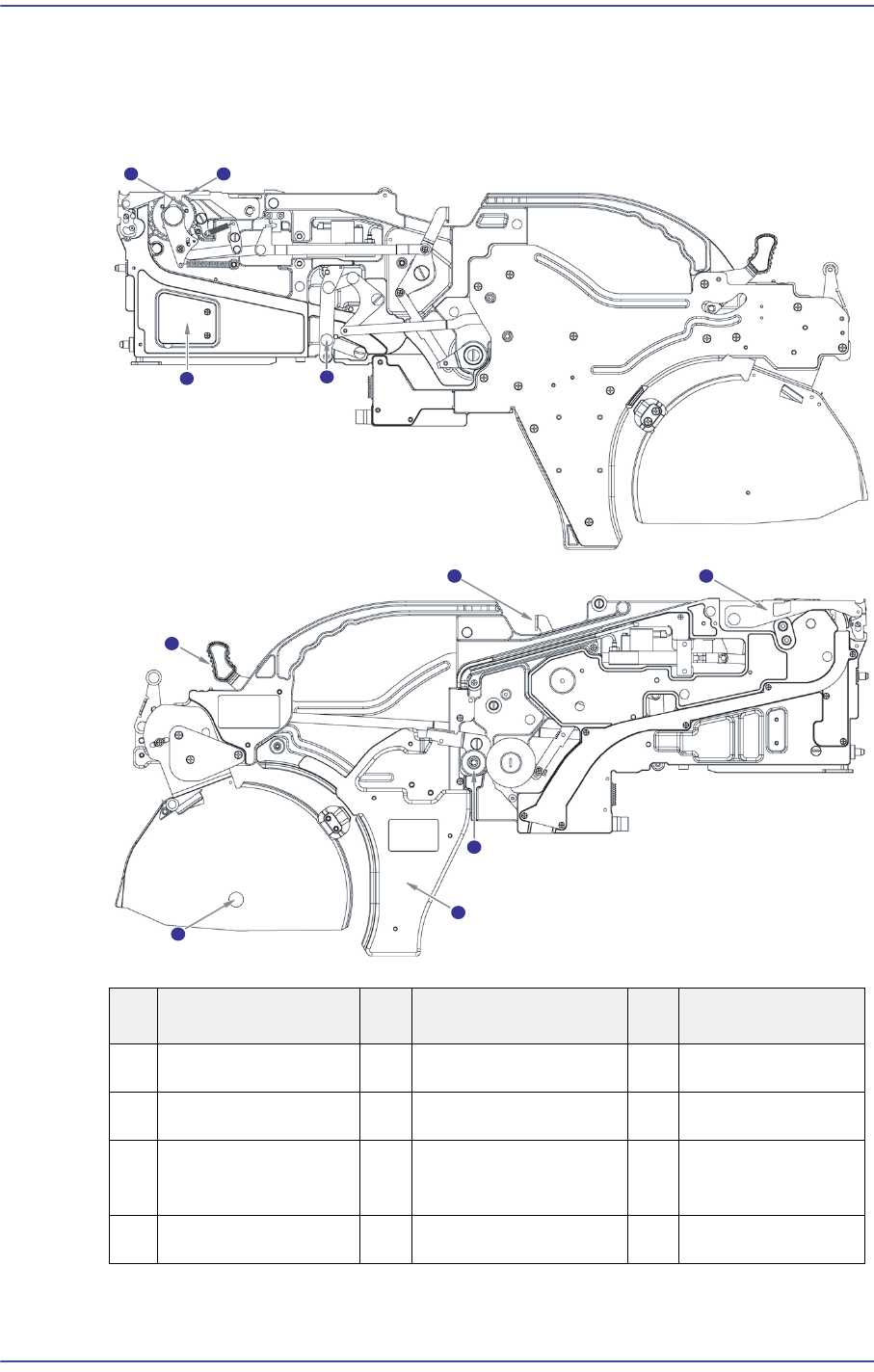

图

6.11 SMN Tape feeder (8mm)

No. Name No. Name No. Name

1 Clamping Lever 6 Tape Guide 11 Clamping

2 Drain 7 Reel Hanger 12 Dump Box

3 Manual Feeding

Lever

8 Index Module

4 Control Module 9 Shutter

;
