前言

xix

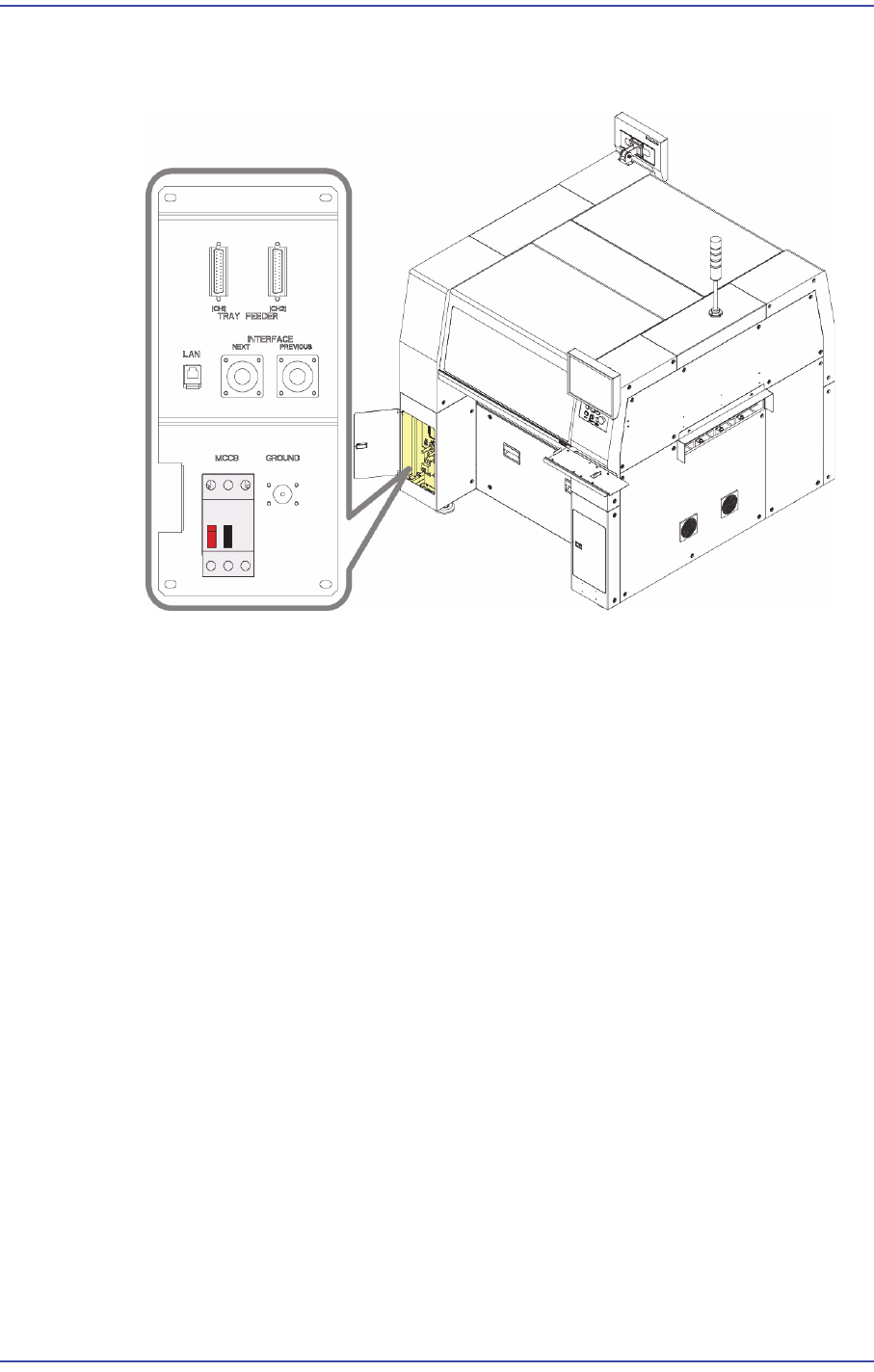

 Main Circuit Breaker (MCCB)

该装置可以开闭设备的主电源，位于设备背面左下角。

1-1

设备的特点及部品规格

第1章. 设备的特点及部品规格

1.1. 设备的特点

SM481为了快速贴装芯片并且对各种元件进行作业而配备了包括高性能贴装头在内

的最新硬件，是一款实现了最高生产性的单悬臂(Single Gantry)设备。

设备的特征如下。

 高效率(High Efficiency)及便利性

 芯片贴装速度39,000 CPH( 芯片1608，最佳条件)

 可以混合使用电动式供料器及气动式供料器

 提供内置型真空泵选项 ( 耗气量50Nl/min以下)

 提供微小芯片处理用基准相机左右配置选项

 基本提供IT通讯选项，自动调节电动式供料器的元件间距

 利用元件拾取位置自动调节功能提高0603元件的同时拾取率(电动式供料器)

 通过元件库(Part Library) 的共享化实现快速作业转换(Job Change)

 基于Feeder Workstation及Docking Cart的快速作业转换(Job Change)

 高信赖性 (High Reliability)

 高贴装精度(Accuracy)：± 50m(0402 Chip, Micro CSP, IC)

 基本提供防静电PC(Antistatic Polycarbonate)材质的窗口(Window)

 增强了3 种照明系，可以处理Micro CSP、高光泽IC、Connector

 自动实行悬臂映射(Mapping)

 适用精度补正用参考标记(Reference Mark)

 提高上端支撑台(Backup Table)的水平度

 自动热补偿功能

 提高部件及PCB 机板的适应性(High Flexibility)

 可贴装0402~

□14mm, 14mm 连接器部件

 适用Stage Camera Option时可以贴装□42mm元件。

 可适用于小型到大型PCB 机板(L50 x W30 mm ~ L510 x W460 mm)

 用S/W Platform适用 SMART

 维持SM4 Series设备之间的PCB 文件及部件数据的互换性

 统一SM4 Series的MMI使用者界面,提供方便性

 Vision algorithm 改善
