5-4 Samsung Component Placer S M481 Introduction 5.4. 设备上传感器的位置 5.4.1. The Sensor Lay-Out （传感器的排列图） 图 5.4 Sensor La yout
5-3
传感器的功能
5.3. PCB的感应传感器
传送装置(Conveyor)的PCB输入/ 输出路径上安装了4个 PCB 的感应传感器。
图
5.2 PCB
感应传感器的安装位置
红色LED在对象被感应时灯亮。
图
5.3
传感器的调整
1: Sensor Window
警 告 当设备准备运行时调整传感器或纠正错误会造成人员受伤。一定
要在设备解除准备运行的停止状态下（Idle 模式）调整传感器或
纠正错误。
No. Type
备 注
1 Entry Sensor1
感应从前面工序到本设备的 PCB的进入。
2 Entry Sensor2
检查是否正常完成往Entry Station的PCB搬运。
3 Work Sensor1
检查从Entry Station到对应Work Station 的PCB搬运。
4 Work Sensor2
在对应Work Station 的部件实装位置检查 PCB。
5 Exit Sensor1
检查从Work Station 到Exit Station的PCB搬运。
5-4
Samsung Component Placer SM481 Introduction
5.4. 设备上传感器的位置

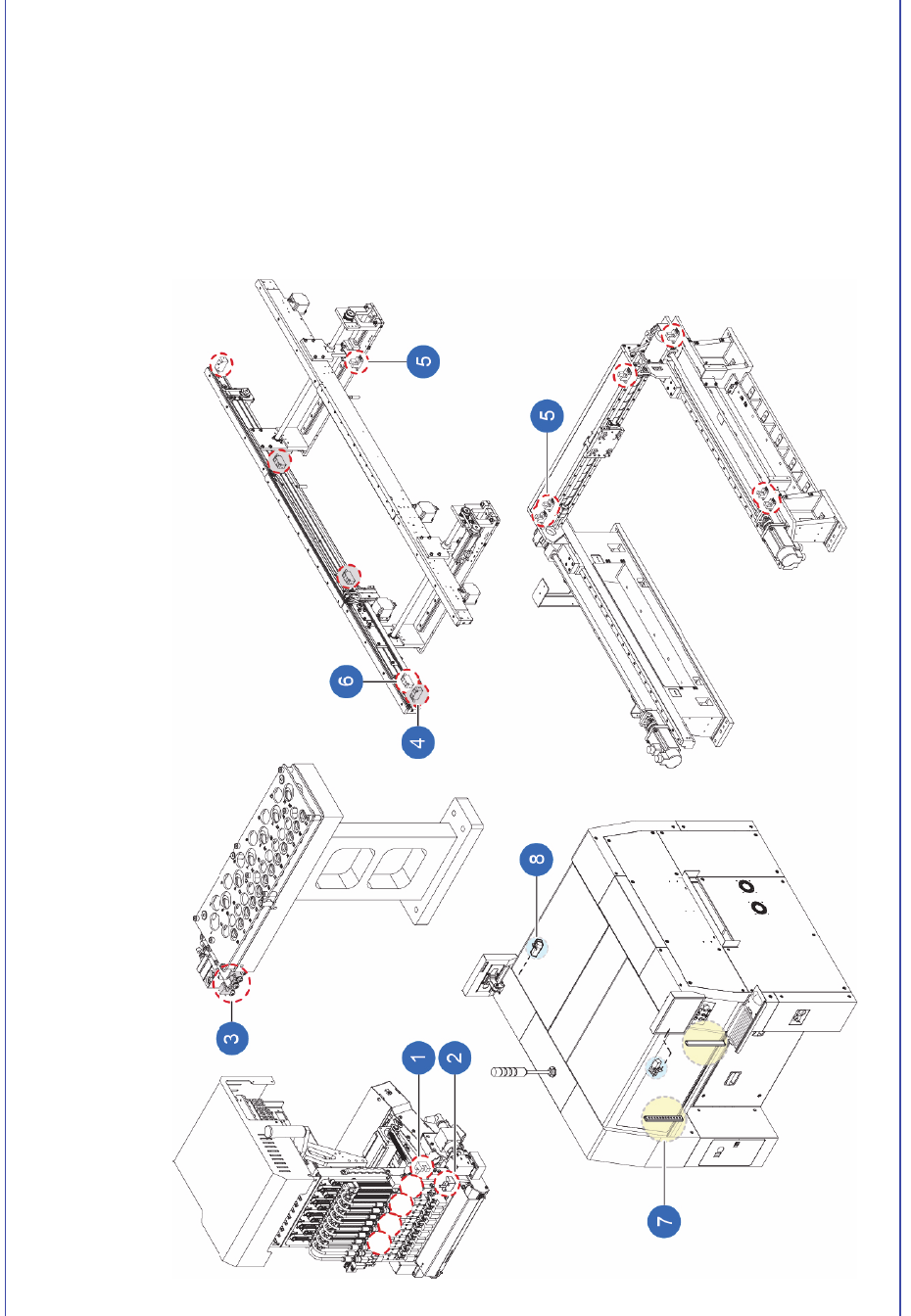

5.4.1. The Sensor Lay-Out（传感器的排列图）
图
5.4 Sensor Layout
5-5
传感器的功能
5.4.2. The Sensor Part List
表
5.1 The taxble of sensor part list
No PART NO PART NAME TYPE Q’TY REMARK
1 J32121021A PHOTO SENSOR PM-F24 6
2 J3212027A MICRO PHOTO SENSOR PM-U24 6 Z HOME SENSOR
3 AM03-000621A DRAIN SENSOR HARNESS ASSY V8 SM48_CV010 2
4 J3211048A PHOTO SENSOR E3S-LS3N 3
5 J3212022A PHOTO SENSOR EE-SX674 2 LIMIT SENSOR
6 J3211032A PHOTO ELECTRIC SENSOR BYD30-DDT 5
7 J90831139A
J90831141A
FRONT AREA SENSOR
REAR AREA SENSOR
SM33-CV016
SM33-CV018
2
2
8 J34091002A SAFETY DOOR SWITCH D4NS-2BF 2
