QA表 机种 确认方法 通过规定支架板表面到螺母前端的距离来确保行程 规格值：设定为9.0mm～ 9.5mm 确保有效行程 规格值：设定为9.0mm～ 9.5mm ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规格调整值） 功能作用（规格调整值的意义） 预想故障（应规格调整值不良而发生的故障） RX-7R 装置名称 基板传送 确认方法及调整方…

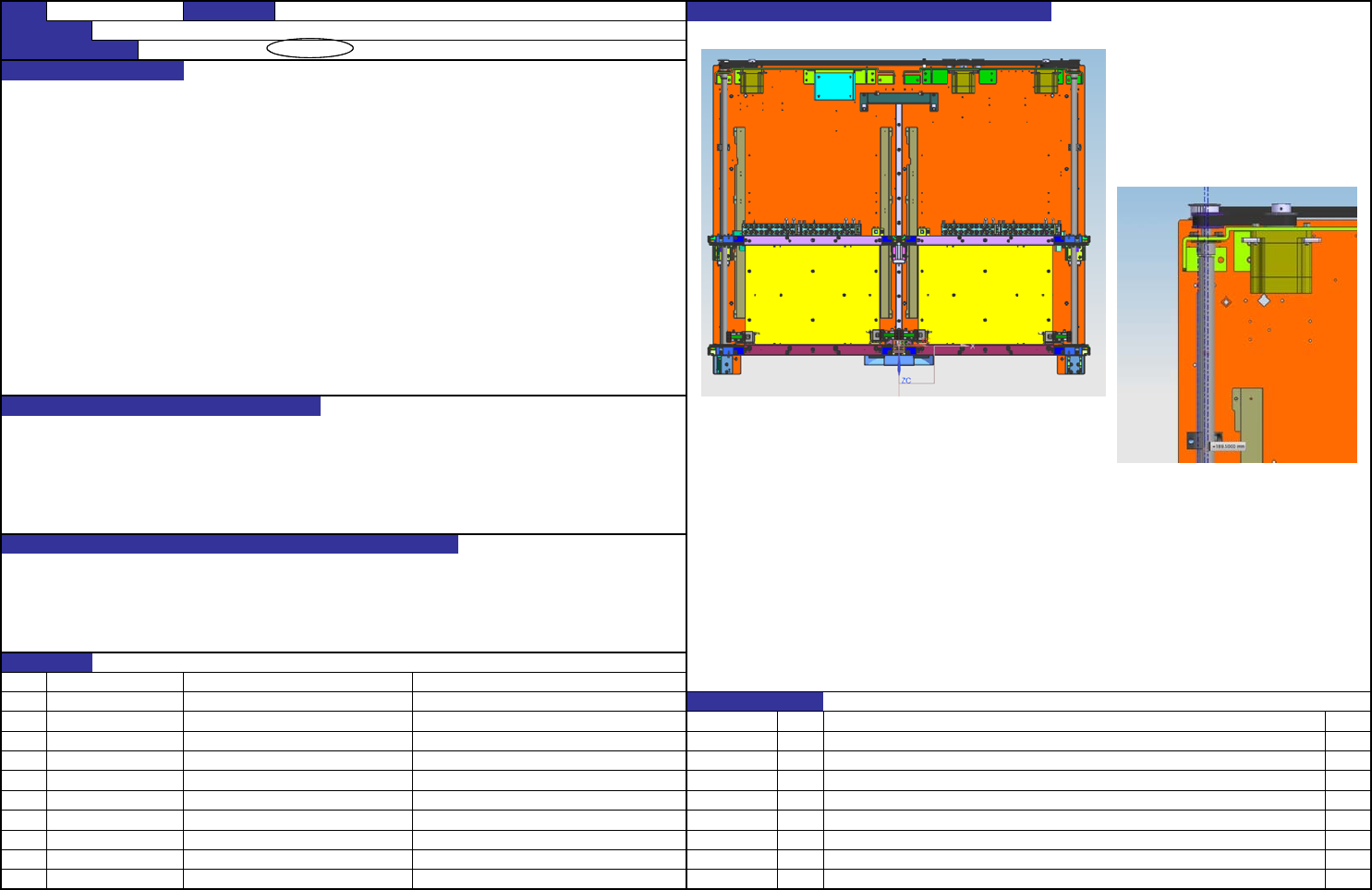

QA表
机种
确认方法
通过规定马达托架表面至轴套前端(接触部)的距离来确保行程
规格值：设定为189.5mm～190.0mm
确保有效行程
规格值：设定为189.5mm～190.0mm
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-7R 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 宽度调整机械限位器的调整2(Single)
变更履历
40193562 马达托架(R)
日期
对象元件
货号 品名 有关质量特性
40193563 马达托架(L)
内容
40201640 分开式轴套(SCSS1215C)
【 3 】- 2
QA表
机种
确认方法
通过规定支架板表面到螺母前端的距离来确保行程
规格值：设定为9.0mm～9.5mm
确保有效行程
规格值：设定为9.0mm～9.5mm
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-7R 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 宽度调整机械限位器的调整1(Dual)
变更履历
40200905 轨道支架板(2)
日期
对象元件
货号 品名 有关质量特性
40200904 轨道支架板(1)
NM6040001SC 六角 螺母 M4X×0.7 1种
内容
SM904**03SD 六角螺栓 M4X0.7 L=**
【 3 】- 3
QA表
机种
确认方法 第2通道
通过规定支架板表面到螺母前端的距离来确保行程
规格值：设定为16.5mm～17.0mm
确保有效行程
规格值：设定为16.5mm～17.0mm
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-7R 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 宽度调整机械限位器的调整2(Dual)
变更履历
40200905 轨道支架板(2)
日期
对象元件
货号 品名 有关质量特性
40200904 轨道支架板(1)
NM6040001SC 六角 螺母 M4X×0.7 1种
内容
SM904**03SD 六角螺栓 M4X0.7 L=**
【 3 】- 4
