QA表 机种 确认方法 对工具交换支架板安装面到限动器螺栓前端的距离进行规定，以此来确保行程 调整规格：设定为 13.5mm～13.8mm 调整规格：设定为 13.5mm～13.8mm 【目标值：13.5mm时】 确保有效行程 吸嘴的安装拆卸出问题 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 内容 货号 品名 有关质量特性 40201196 工具交换支架板 变更履历 EZ445454601 限动器螺栓 (SUB-4MX…
QA表
机种
确认方法
在装置装配时就确保贴片高度的平面度
平面度：调整到0.1mm以内。
贴片高度的调整
贴片高度过大或过小导致的质量问题
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-7R 装置名称 基板传送 确认方法及调整方法（故障处理方法）

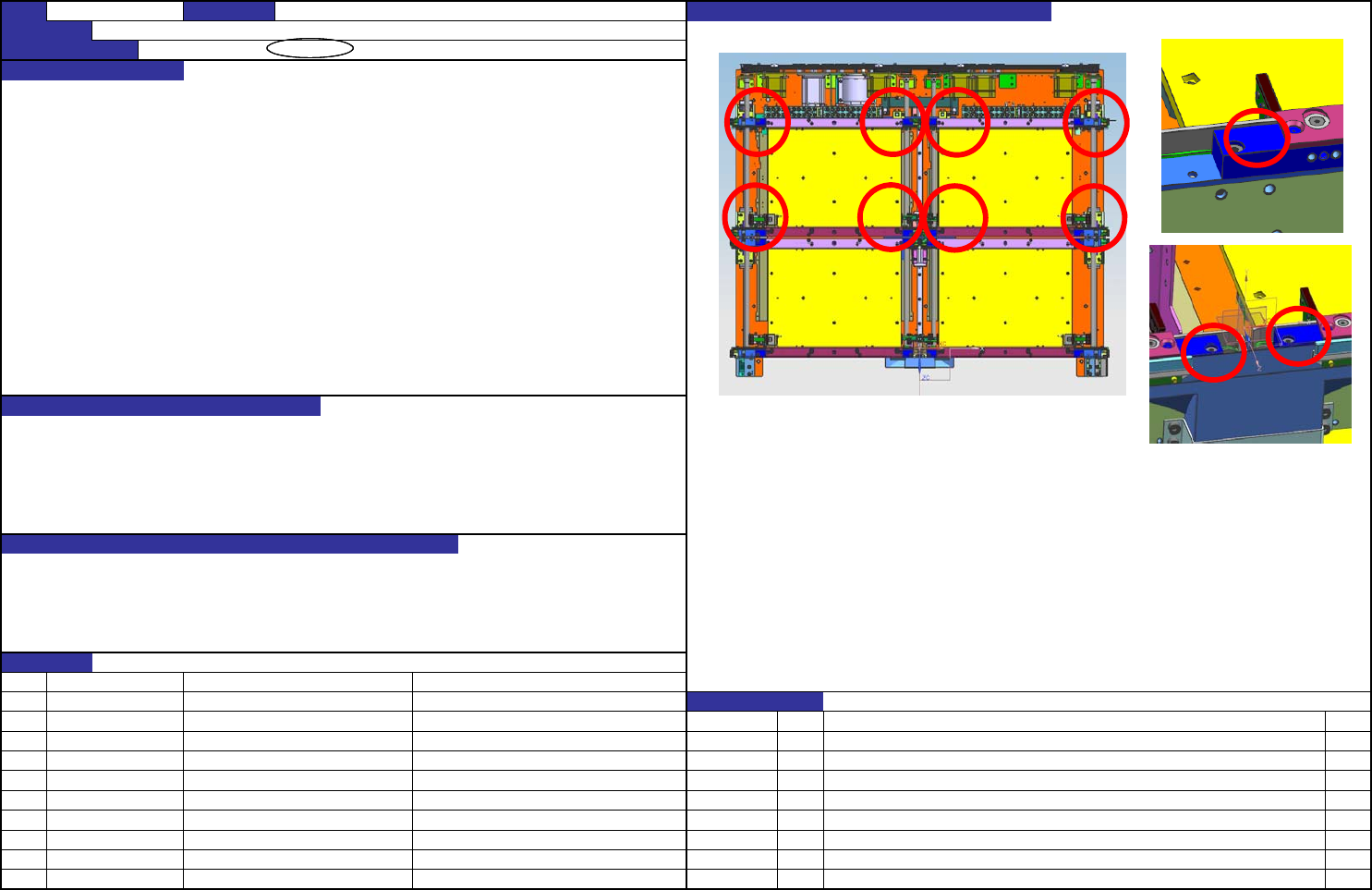

功能名称 贴片高度调整2(Dual)
调整规格：将贴片高度调整到0.1mm以内
记载检查结果：测定、记载8处，留下记录
Lane 3: Unit1 L/R, Unit2 L/R
Lane 4: Unit1 L/R, Unit2 L/R
变更履历
日期
对象元件
货号 品名 有关质量特性
40200906 基板导轨
内容
【 3 】- 8
QA表
机种
确认方法
对工具交换支架板安装面到限动器螺栓前端的距离进行规定，以此来确保行程
调整规格：设定为13.5mm～13.8mm
调整规格：设定为13.5mm～13.8mm
【目标值：13.5mm时】
确保有效行程
吸嘴的安装拆卸出问题
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
货号 品名 有关质量特性
40201196 工具交换支架板
变更履历
EZ445454601 限动器螺栓 (SUB-4MX20)
日期
对象元件
RX-7R 装置名称 ATC 确认方法及调整方法（故障处理方法）

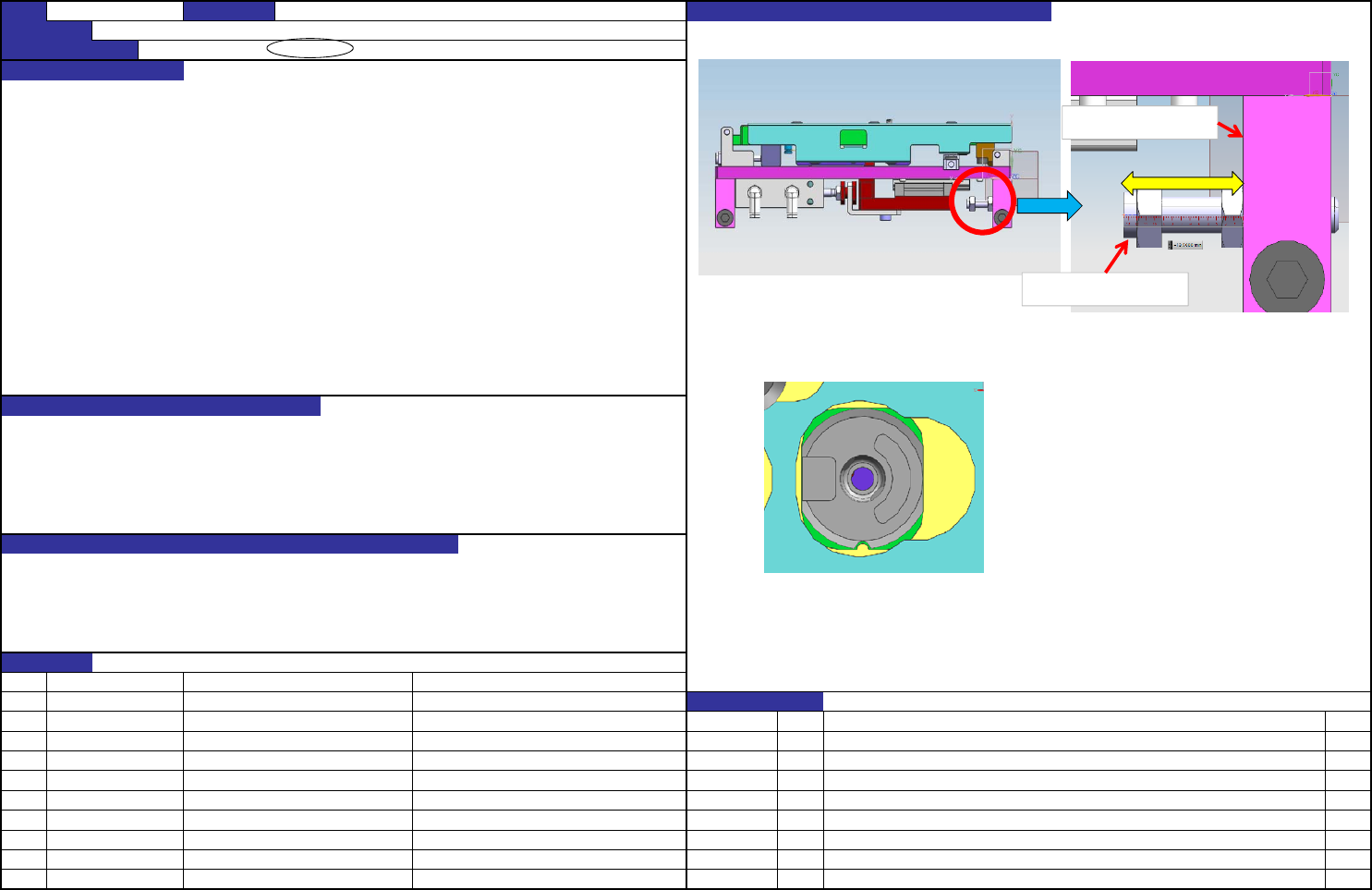

功能名称 机械限动器的调整
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
限动器螺栓 (SUB-4MX20)
工具交换支架板
【 4 】- 1
QA表
机种
No.
1
2
・測定PS2、3输出电压时，通过各部的OUTPUT端子进行。
调整是为了保证电气回路全部正常动作
对于PS3，考虑到供料器台架（满载时）的电压下降，设定得高一点
・电气回路的误动作
・电气回路的故障
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
货号 品名 有关质量特性
EZA1921221A ELECTRICAL ASSY
变更履历
日期
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
RX-7R 装置名称 电气 确认方法及调整方法（故障处理方法）
功能名称 DC电源输出电压的调整
电源记号
电气设备部MONITOR测定端子(CN2) 测定电压值
PS2 PS2的电压输出端子+V(＋48V)和-V(G48) +48.1V±0.1V
PS3 PS3的电压输出端子+V(＋24V)和-V(G24) +26.1V±0.1V
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
・当开关式电源的输出电压不符合规格调整值时，转动各开关式电源内的输出电压可变旋钮进行调整。
注1.以旋钮调整时，注意不要使电压值超过规格调整值。
【 5 】- 1
