QA表 机种 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ RX-7R 装置名称 电气 确认方法及调整方法（故障处理方法） 功能名称 伺服放大器设置(SV4) 对象元件 货号 品名 有关质量特性 EZ149214711 SERVO AMPLIFIER 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规格调整值） 功能作用（规格调整值的意义） 预想故障（应规格调整值不良而发生的故障） 【功能…
QA表
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RX-7R 装置名称 电气 确认方法及调整方法（故障处理方法）
功能名称 伺服放大器设置(SV3)
对象元件
货号 品名 有关质量特性
EZ149214711 SERVO AMPLIFIER
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
内容
变更履历
日期
【功能】
SERVO AMP、SV3是用来驱动Unit1之H轴、Z轴、RT轴、RN轴电动机的伺服放大器，系三菱电机㈱制造。
通过光纤以菊链方式与控制伺服电动机且对应PCI总线的POSITION BOARD相连。
【开关的设置】
更换伺服放大器时，必须使用伺服放大器的旋转式开关（CS1）进行轴选择设置。
请转动轴选择用的旋转式开关（CS1），使箭头指向下述设置值。并且，位于旋转式开关旁边
的SW1也要符合下述设置。
（■部表示开关的位置。）
LED 名称 功能
CHARGE 主电路存在电荷时，亮灯。
RD1（绿） 显示 Unit1 之 H 轴的就绪状态（参照下述）
AL1（红） 显示 Unit1 之 H 轴的错误状态（参照下述）
RD2（绿） 显示 Unit1 之 Z 轴的就绪状态（参照下述）
AL2（红） 显示 Unit1 之 Z 轴的错误状态（参照下述）
RD3（绿） 显示 Unit1 之 RT 轴的就绪状态（参照下述）
AL3（红） 显示 Unit1 之 RT 轴的错误状态（参照下述）
RD4（绿） 显示 Unit1 之 RN 轴的就绪状态（参照下述）
AL4（红） 显示 Unit1 之 RN 轴的错误状态（参照下述）
错误状态的显示
RD(绿）LED AL（红）LED 说明
闪烁 闪烁（与绿色交错闪烁） 控制器未连接状态
闪烁 熄灯 伺服 OFF 状态
闪烁 闪烁（与绿色同时闪烁） 伺服 OFF/警告状态
闪烁 亮灯 伺服 OFF/警报状态
亮灯 熄灯 伺服 ON 状态
亮灯 闪烁 伺服 ON 状态/警告状态
亮灯 亮灯 电源刚接通时（初始化中）。或“看门狗”监控状态
熄灯 熄灯 控制电源未供给。或“看门狗”监控状态
【 5 】- 6
QA表
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RX-7R 装置名称 电气 确认方法及调整方法（故障处理方法）
功能名称 伺服放大器设置(SV4)
对象元件
货号 品名 有关质量特性
EZ149214711 SERVO AMPLIFIER
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
【功能】
SERVO AMP、SV4是用来驱动Unit1之H轴、Z轴、RT轴、RN轴电动机的伺服放大器，系三菱电机㈱制造。
通过光纤以菊链方式与控制伺服电动机且对应PCI总线的POSITION BOARD相连。
内容
变更履历
日期
【开关的设置】
更换伺服放大器时，必须使用伺服放大器的旋转式开关（CS1）进行轴选择设置。
请转动轴选择用的旋转式开关（CS1），使箭头指向下述设置值。并且，位于旋转式开关旁边
的SW1也要符合下述设置。
（■部表示开关的位置。）
LED 名称 功能
CHARGE 主电路存在电荷时，亮灯。
RD1（绿） 显示 Unit2 之 H 轴的就绪状态（参照下述）
AL1（红） 显示 Unit2 之 H 轴的错误状态（参照下述）
RD2（绿） 显示 Unit2 之 Z 轴的就绪状态（参照下述）
AL2（红） 显示 Unit2 之 Z 轴的错误状态（参照下述）
RD3（绿） 显示 Unit2 之 RT 轴的就绪状态（参照下述）
AL3（红） 显示 Unit2 之 RT 轴的错误状态（参照下述）
RD4（绿） 显示 Unit2 之 RN 轴的就绪状态（参照下述）
AL4（红） 显示 Unit2 之 RN 轴的错误状态（参照下述）
错误状态的显示
RD(绿）LED AL（红）LED 说明
闪烁 闪烁（与绿色交错闪烁） 控制器未连接状态
闪烁 熄灯 伺服 OFF 状态
闪烁 闪烁（与绿色同时闪烁） 伺服 OFF/警告状态
闪烁 亮灯 伺服 OFF/警报状态
亮灯 熄灯 伺服 ON 状态
亮灯 闪烁 伺服 ON 状态/警告状态
亮灯 亮灯 电源刚接通时（初始化中）。或“看门狗”监控状态
熄灯 熄灯 控制电源未供给。或“看门狗”监控状态
【 5 】- 7
QA表
机种
※这是容量不同的图像
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-7R 装置名称 电气 确认方法及调整方法（故障处理方法）

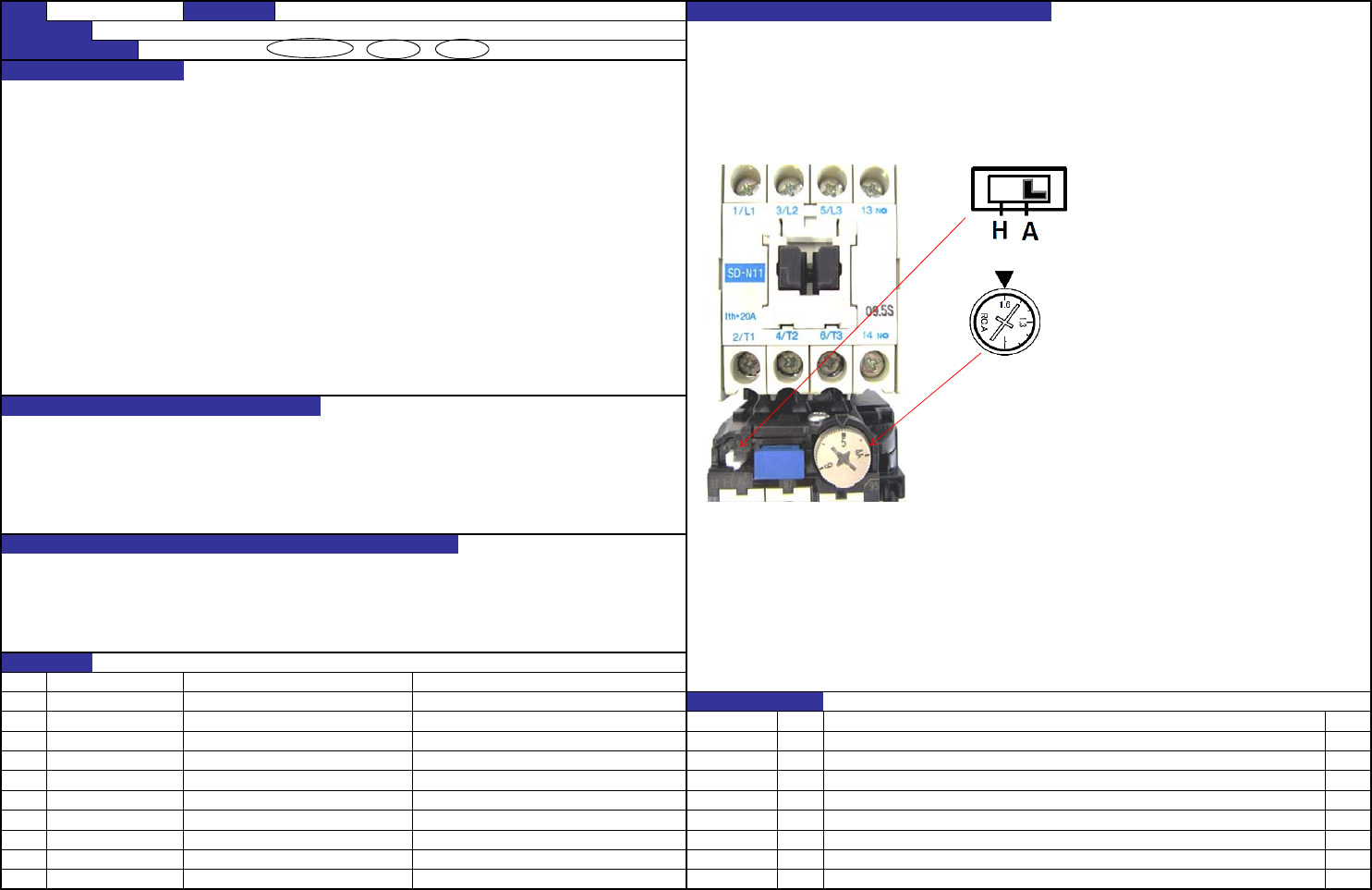

功能名称 真空泵热动设置
【功能】
MR1是用来保护真空泵电动机避免过负载、约束、缺相的电磁接触器，附带热动继电器。
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
变更履历
日期
对象元件
货号 品名 有关质量特性
EZ175553711 SWITCH ELECTROMAGNETIC(MSOD-N11KP)
内容
【开关的设置】
更换MR1时，请把热动继电器所附带的（加热器名称）调整旋钮对准下述的设置。
并且，请将复位方式切换开关对准下述的设置。
（■部表示开关的位置。）
复位方式切换开关 ： A
（加热器名称）调整旋钮 ： 1.6
