QA表 机种 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ RX-7R 装置名称 电气 确认方法及调整方法（故障处理方法） 功能名称 SDIO PCB设置 对象元件 货号 品名 有关质量特性 40146460 SDIO CONT PCB ASM 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规格调整值） 功能作用（规格调整值的意义） 预想故障（应规格调整值不良而发生的故障） 功能】 SD…
QA表
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RX-7R 装置名称 电气 确认方法及调整方法（故障处理方法）
功能名称 CONVEYOR CONT PCB设置
对象元件
货号 品名 有关质量特性
40146464 CONVEYOR CONT PCB ASM
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
【功能】

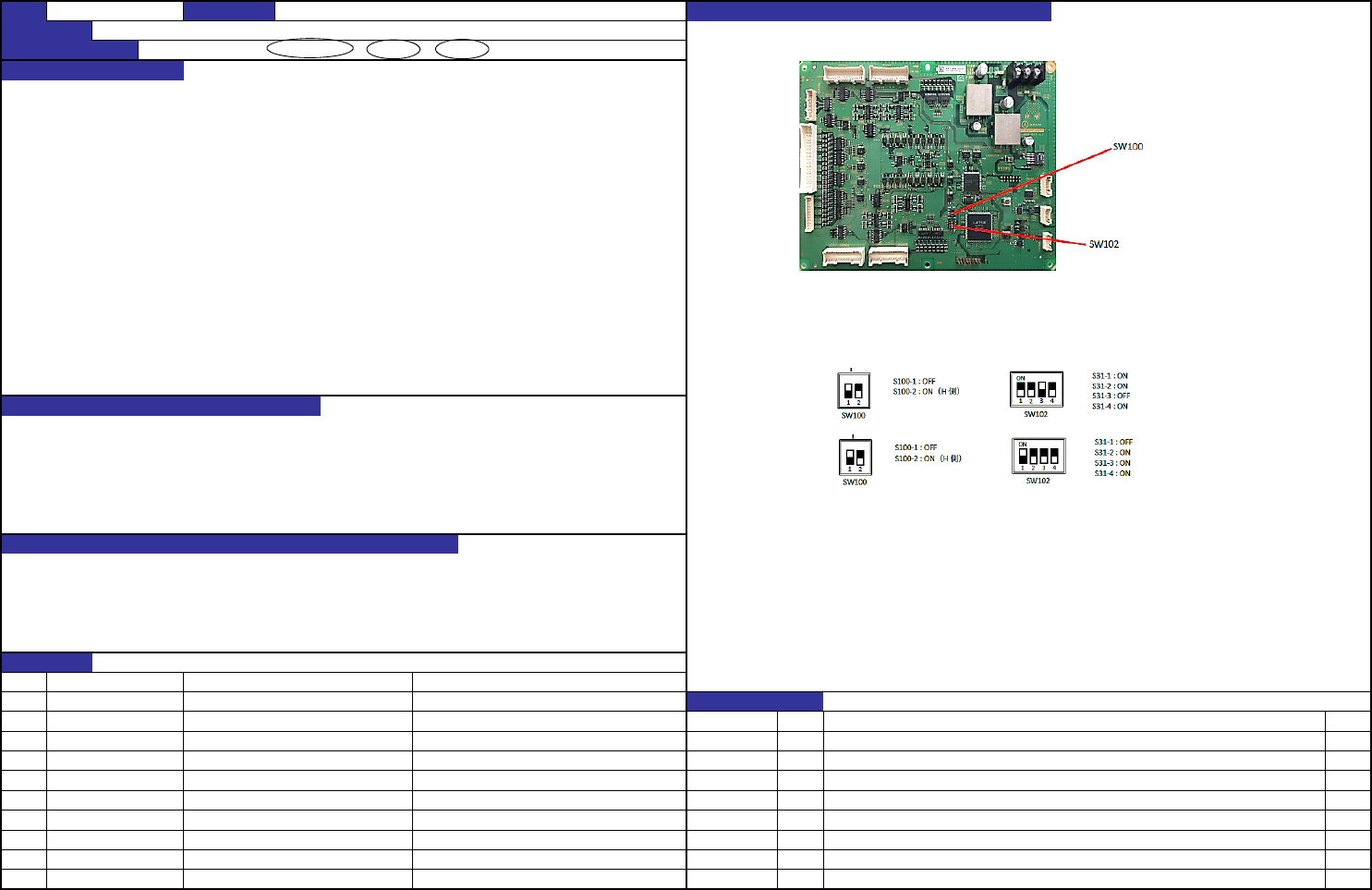

CONVEYOR CONT BOARD、C-CNT1是控制传送带传送电动机驱动器和传送带传送周边I/O的电路板。
CONVEYOR CONT BOARD、C-CNT2是控制传送带宽度调整电动机驱动器和传送带宽度调整周边I/O的电路板。
C-CNT1、C-CNT2、C-CNT3的3块电路板中，C-CNT1配置在最下侧。
CONVEYOR CONT BOARD、C-CNT3是控制传送带倒档电动机驱动器和倒档周边I/O的电路板，C-CNT1、C-CNT2、C-
CNT3的3块电路板中，C-CNT3配置在最上侧。
CONVEYOR CONT BOARD上实装有CPU×1、FPGA×1。CPU的固件更新可以通过RX-7的操作面板进行。
内容
变更履历
EZA1916780A CONVEYOR CONT COMPL
日期
C-CNT1,2
C-CNT3
【开关的设置】
更换CONVEYOR CONT BOARD、C-CNT1、C-CNT2时，必须进行拨码开关的设置。
请符合下述的设置。
（■部表示开关的位置。）
【 5 】- 10
QA表
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RX-7R 装置名称 电气 确认方法及调整方法（故障处理方法）
功能名称 SDIO PCB设置
对象元件
货号 品名 有关质量特性
40146460 SDIO CONT PCB ASM
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
功能】

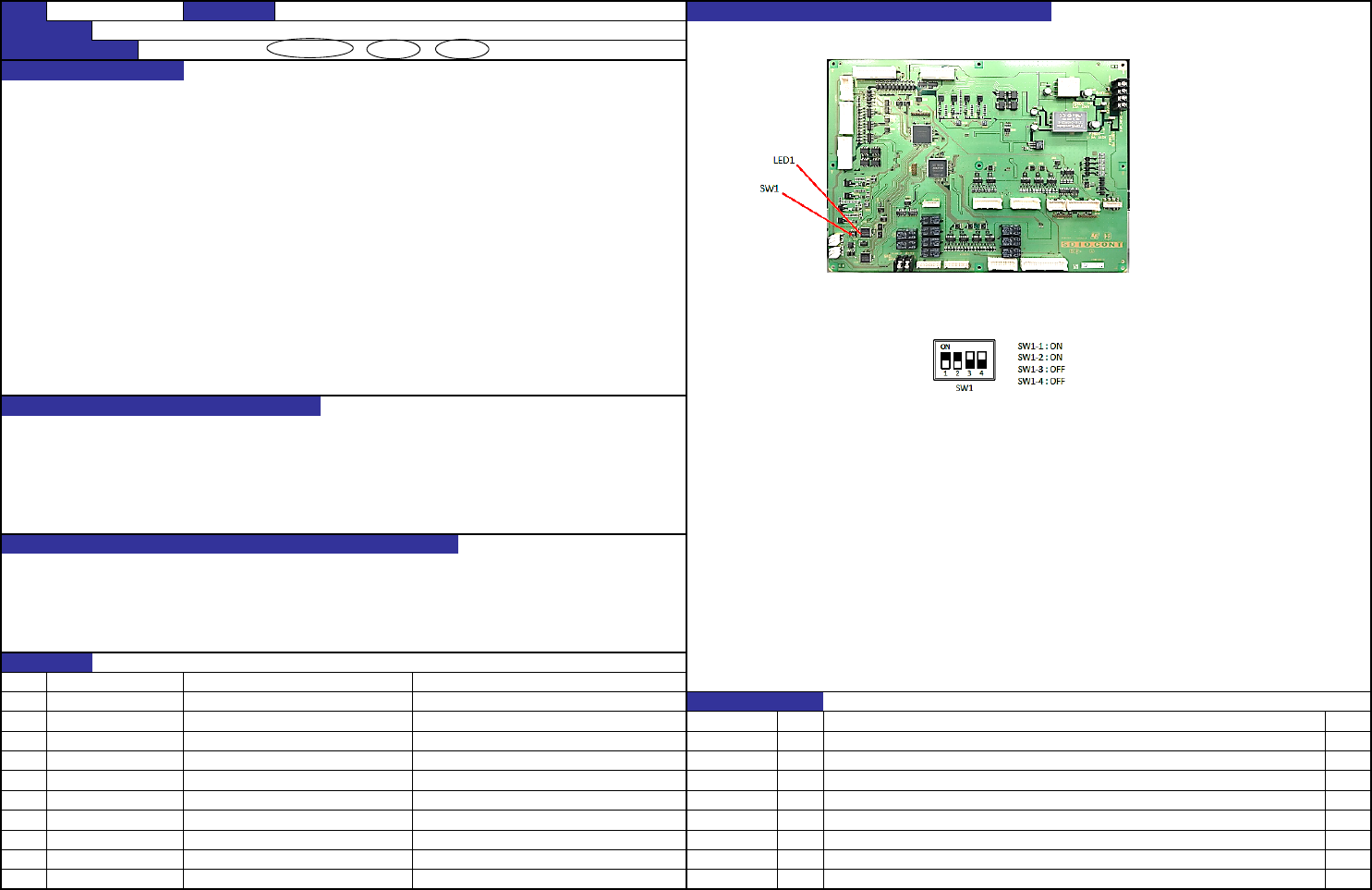

SDIO BOARD电路板进行RX-7的I/O控制，不包括传送带周边，还进行OCC、贴装头LED照明的控制。
以串行电缆与MC3电路板连接，进行SDIO通信。
SDIO BOARD内实装有FPGA×2。 FPGA的更新可以将专用治具连接到CN200、CN201连接器来进行。
内容
变更履历
EZA1916779A SDIO CONT COMPL
日期
【LED的意义】
LED1 ： SDIO的接收数据异常。（正常时 熄灯）
【开关的设置】
【 5 】- 11
修订履历
改版 日期 修订页 修订内容 备注
1.0 2018.07 初版
