RX-7R_QA表.pdf - 第13页
QA表 机种 确认方法 在装置装配时就确保贴片高度的平面度 平面度：调整到0.1mm以内。 贴片高度的调整 贴片高度过大或过小导致的质量问题 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规格调整值） 功能作用（规格调整值的意义） 预想故障（应规格调整值不良而发生的故障） RX-7R 装置名称 基板传送 确认方法及调整方法（故障处理方法） 功…
QA表
机种
确认方法
通过规定马达托架表面至轴套前端(接触部)的距离来确保行程
规格值：设定为84.0mm～84.5mm
确保有效行程
规格值：设定为84.0mm～84.5mm
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-7R 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 宽度调整机械限位器的调整3(Dual)
变更履历
40193562 马达托架(R)
日期
对象元件
货号 品名 有关质量特性
40193563 马达托架(L)
内容
40201640 分开式轴套(SCSS1215C)
【 3 】- 5
QA表
机种
确认方法
在装置装配时就确保贴片高度的平面度
平面度：调整到0.1mm以内。
贴片高度的调整
贴片高度过大或过小导致的质量问题
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-7R 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 贴片高度调整(Single)

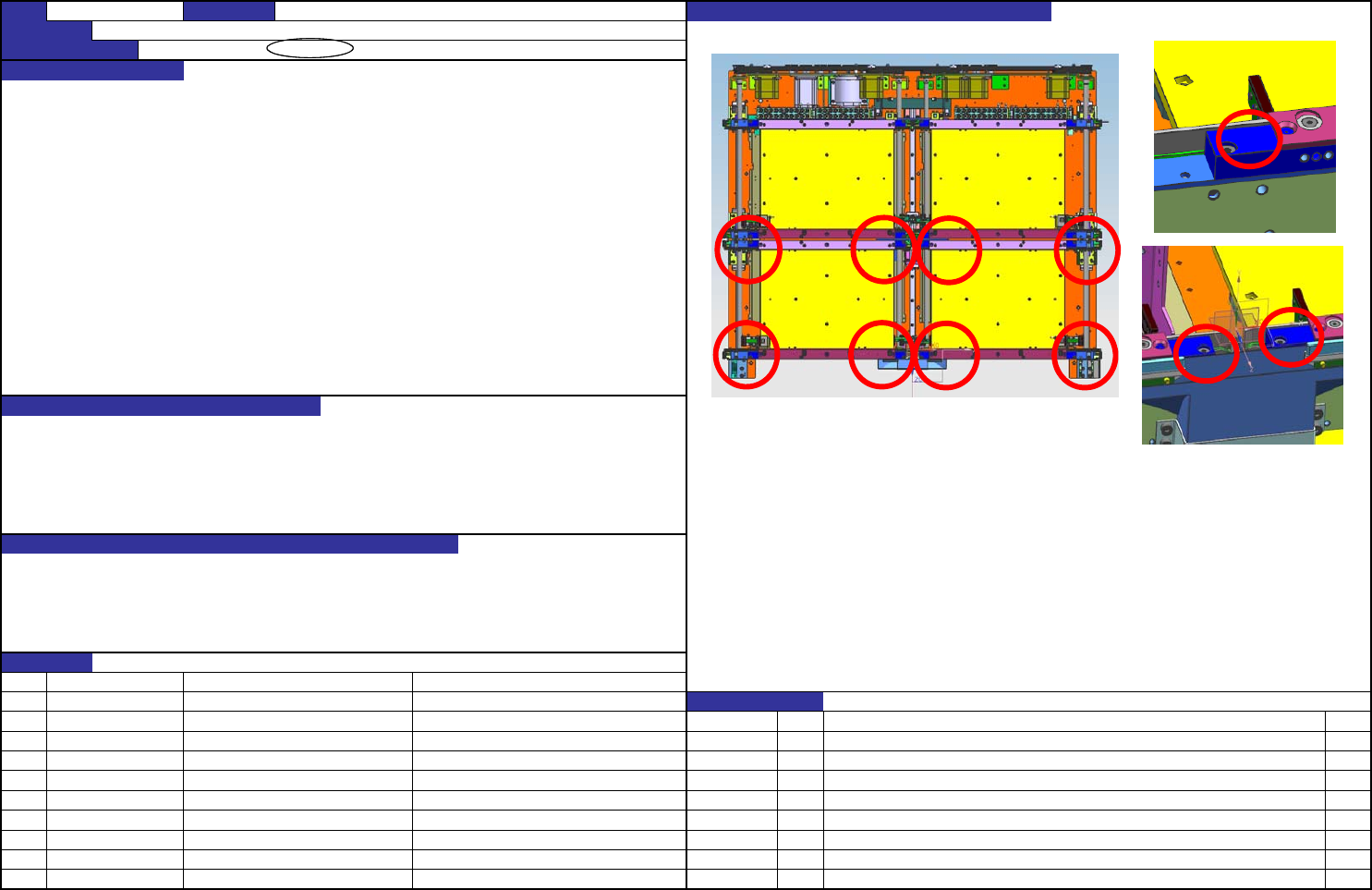

调整规格：将贴片高度调整到0.1mm以内
记载检查结果：测定、记载8处，留下记录
Lane 1: Unit1 L/R, Unit2 L/R
Lane 2: Unit1 L/R, Unit2 L/R
变更履历
日期
对象元件
货号 品名 有关质量特性
40200906 基板导轨
内容
【 3 】- 6
QA表
机种
确认方法
在装置装配时就确保贴片高度的平面度
平面度：调整到0.1mm以内。
贴片高度的调整
贴片高度过大或过小导致的质量问题
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-7R 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 贴片高度调整1(Dual)
调整规格：将贴片高度调整到0.1mm以内
记载检查结果：测定、记载8处，留下记录
Lane 1: Unit1 L/R, Unit2 L/R
Lane 2: Unit1 L/R, Unit2 L/R
变更履历
日期
对象元件
货号 品名 有关质量特性
40200906 基板导轨
内容
【 3 】- 7
