QA表 机种 确认方法 ・ 目视确认 ・ 伺服调整工序中的磁极检侧应正常结束 ・ 使标尺的计数方向和电动机的动作朝向一致 ・ 动作方向不一样导致X轴不动作 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规格调整值） 功能作用（规格调整值的意义） 预想故障（应规格调整值不良而发生的故障） RX-7R 装置名称 Ｘ/Ｙ 确认方法及调整方法（故障处…
QA表
机种
确认方法
・目视确认
・伺服调整工序中的磁极检侧应正常结束
・使标尺的计数方向和电动机的动作朝向一致
・动作方向不一样导致Y轴不动作
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-7R 装置名称 Ｘ/Ｙ 确认方法及调整方法（故障处理方法）
功能名称 Y轴标尺安装
变更履历
日期
对象元件
货号 品名 有关质量特性
40207133 G1_ASM Y轴磁极检出(UNIT1/UNIT2)
内容
OR

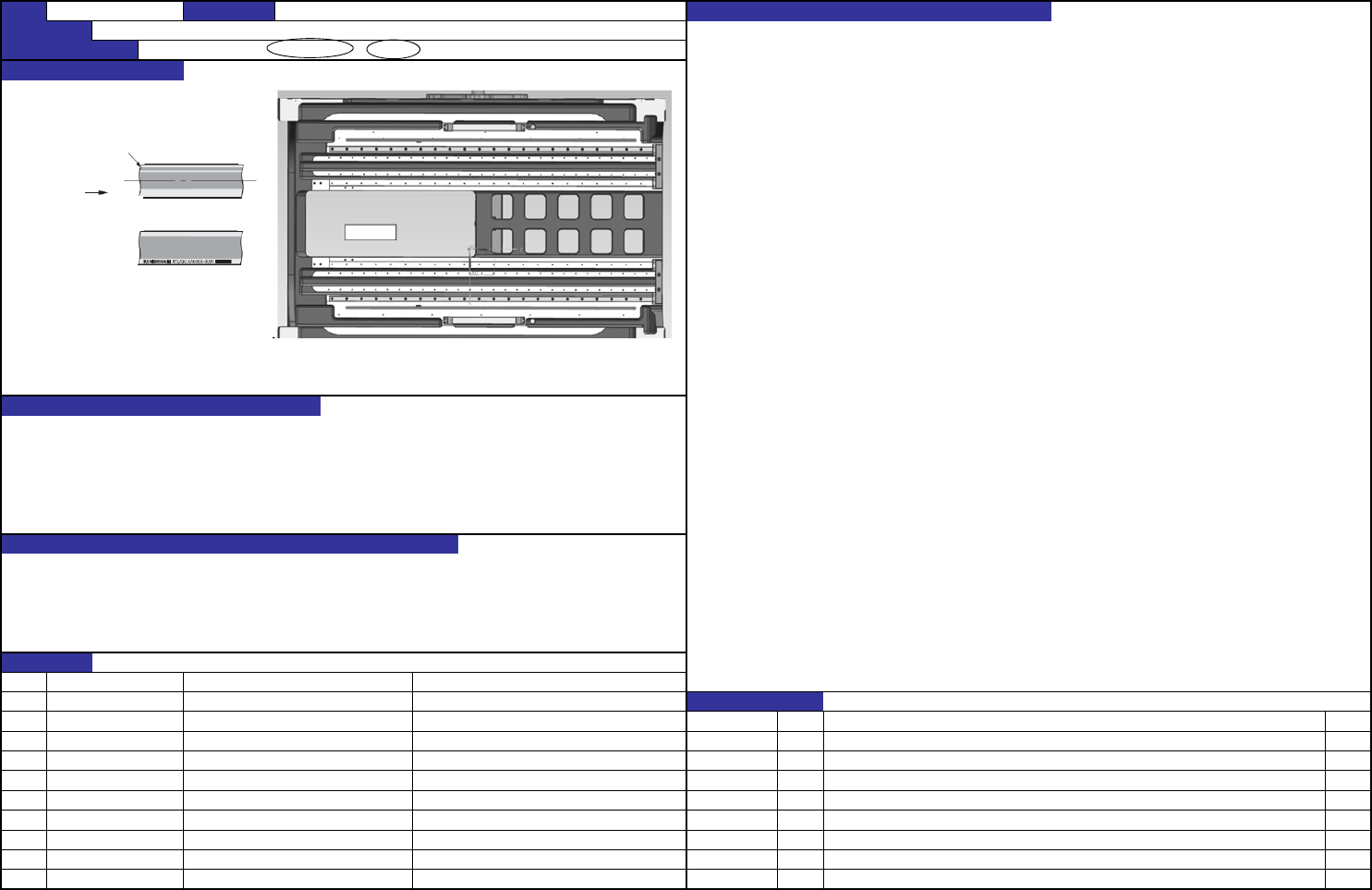

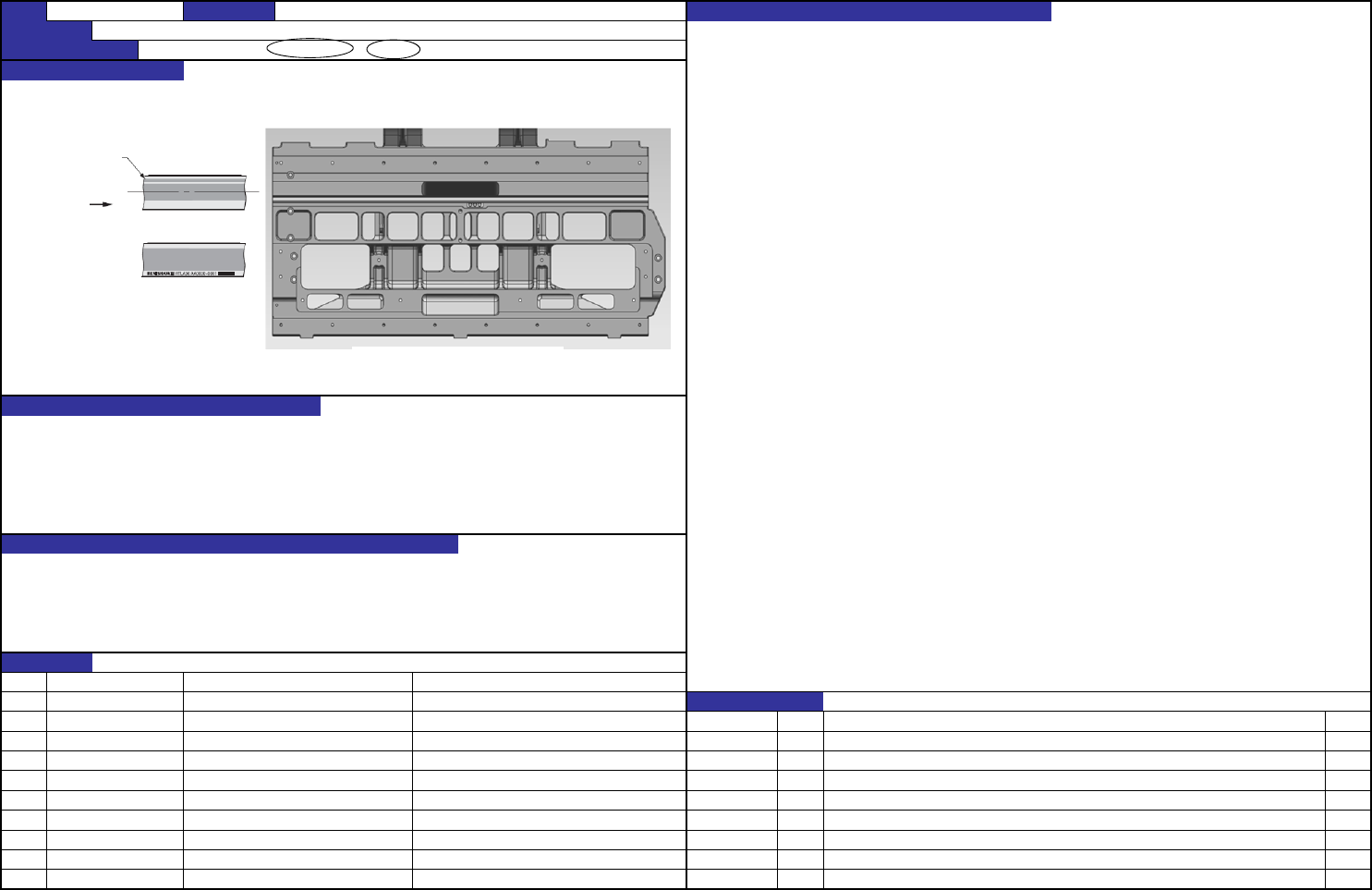

左图中的标尺安装朝向为下图所示
※UNIT1、2均是相同的朝向。
从LM导轨安装面看MAIN_FRAME
显示计数方向
计数的増加方向
【 1 】- 2
QA表
机种
确认方法
・目视确认
・伺服调整工序中的磁极检侧应正常结束
・使标尺的计数方向和电动机的动作朝向一致
・动作方向不一样导致X轴不动作
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-7R 装置名称 Ｘ/Ｙ 确认方法及调整方法（故障处理方法）
功能名称 X轴标尺安装
变更履历
40207136 X_FRAME_L_ASSY Ｘ轴磁极检出(UNIT2)
日期
对象元件
货号 品名 有关质量特性
40207134 X_FRAME_R_ASSY Ｘ轴磁极检出(UNIT1)
内容
OR
左图中的标尺安装朝向为下图所示
※UNIT1、2均是相同的朝向。
从装置正面看，右侧是计数増加方向
从LM导轨安装面看X_FRAME
显示计数方向
计计数的増加方向
【 1 】- 3
QA表
机种
确认方法
本调整方法是为了确保获得双螺旋齿轮的弹簧弹力。
有导致贴片θ方向精度劣化的危险。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
40187753 吸嘴齿轮(3)
EZ445391401 吸嘴驱动齿轮
40187760 吸嘴齿轮(G)
40187761 吸嘴齿轮(H)
40187758 吸嘴齿轮(E)
40187759 吸嘴齿轮(F)
40187756 吸嘴齿轮(C)
40187757 吸嘴齿轮(D)
内容
货号 品名 有关质量特性
40187754 吸嘴齿轮(A)
变更履历
40187755 吸嘴齿轮(B)
日期
对象元件
RX-7R 装置名称 贴装头 (P16S) 确认方法及调整方法（故障处理方法）
功能名称 双螺旋齿轮组装方法
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）

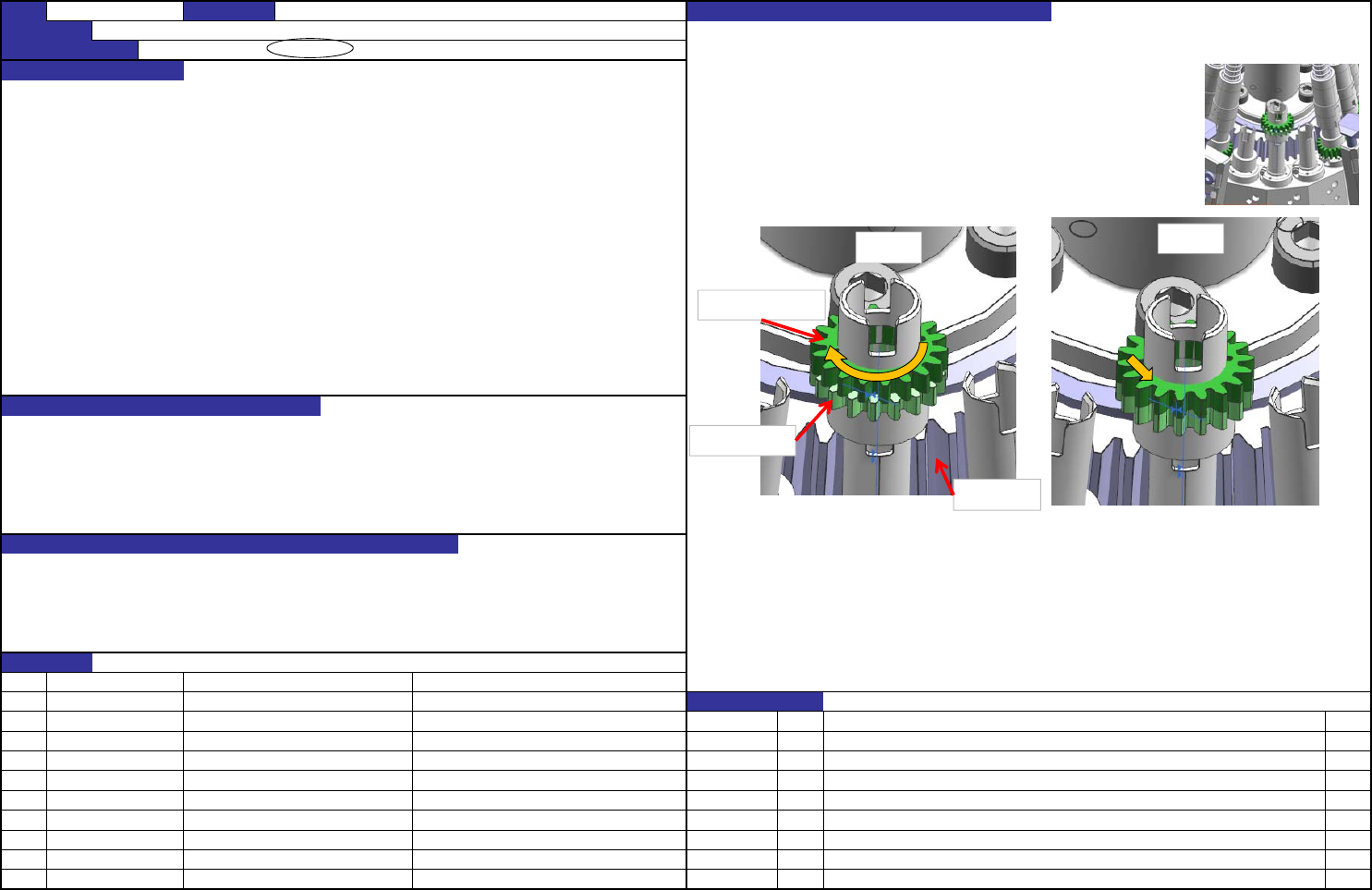

从弹簧弹力最大的地方开始向松开的方向退，在最初与下齿相位啮合的位置上使吸嘴驱动齿轮滑动。
１．按住不让吸嘴齿轮（３）旋转，依顺时钟方向将吸嘴齿轮（A～H）旋转到尽头为
止（图１）
２．从尽头再向逆时钟方向旋转，在与吸嘴齿轮（３）相位最早啮合的位置上向下滑
动以插入吸嘴驱动齿轮（图２）
吸嘴齿轮(3)
吸嘴齿轮(A~H)
图１
图２
吸嘴驱动齿
