QA表 机种 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 确认方法及调整方法（故障处理方法） 功能名称 CAN ADDA PCB设置 RX-7R 装置名称 电气 对象元件 货号 品名 有关质量特性 40146484 CAN ADDA PCB ASM 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规格调整值） 功能作用（规格调整值的意义） 预想故障（应规格调整值不良而发生的故障） 【功能…
QA表
机种
※这是容量不同的图像
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-7R 装置名称 电气 确认方法及调整方法（故障处理方法）
功能名称 真空泵热动设置
【功能】
MR1是用来保护真空泵电动机避免过负载、约束、缺相的电磁接触器，附带热动继电器。
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
变更履历
日期
对象元件
货号 品名 有关质量特性
EZ175553711 SWITCH ELECTROMAGNETIC(MSOD-N11KP)
内容
【开关的设置】
更换MR1时，请把热动继电器所附带的（加热器名称）调整旋钮对准下述的设置。
并且，请将复位方式切换开关对准下述的设置。
（■部表示开关的位置。）
复位方式切换开关 ： A
（加热器名称）调整旋钮 ： 1.6
【 5 】- 8
QA表
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
确认方法及调整方法（故障处理方法）
功能名称 CAN ADDA PCB设置
RX-7R 装置名称 电气
对象元件
货号 品名 有关质量特性
40146484 CAN ADDA PCB ASM
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）

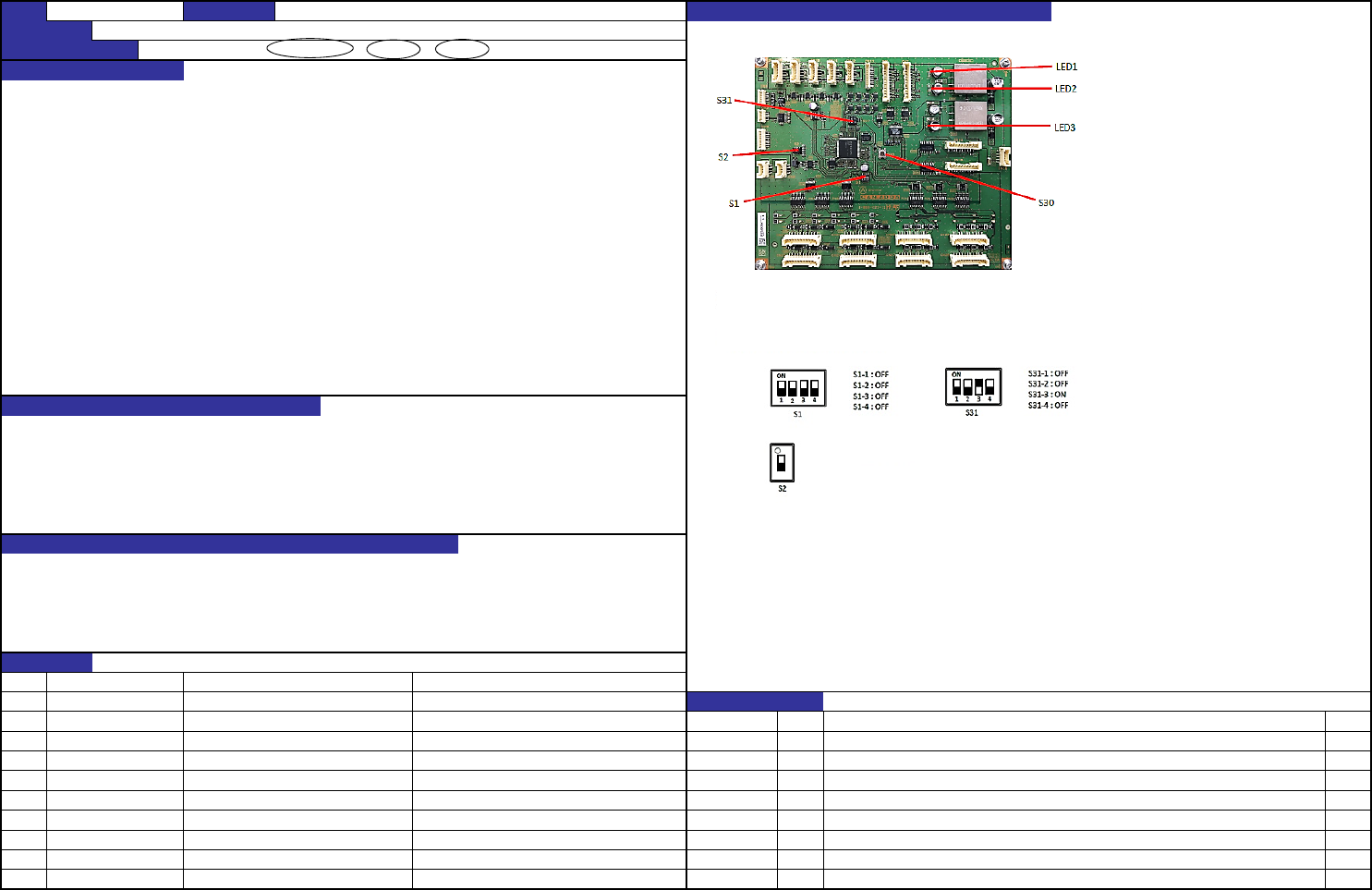

【功能】
CAN ADDA PCB是把来自激光传感器（HMS）的模拟输出值变换成数字进行 CAN 通信的电路板。本电路板上实装有
CPU。
内容
变更履历
EZA1981001A CAN ADDA(H1000) COMPL
日期
【开关的设置】
更换CAN ADDA BOARD时，必须进行拨码开关的设置。请符合下述的设置。
（■部表示开关的位置。）
【LED的意义】
LED1 : +DC12V（正常时 亮灯）
LED2 : -DC12V（正常时 亮灯）
LED3 : +DC5V （正常时 亮灯）
SW2 : OFF（无白圆的一侧）
【 5 】- 9
QA表
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RX-7R 装置名称 电气 确认方法及调整方法（故障处理方法）
功能名称 CONVEYOR CONT PCB设置
对象元件
货号 品名 有关质量特性
40146464 CONVEYOR CONT PCB ASM
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
【功能】
CONVEYOR CONT BOARD、C-CNT1是控制传送带传送电动机驱动器和传送带传送周边I/O的电路板。
CONVEYOR CONT BOARD、C-CNT2是控制传送带宽度调整电动机驱动器和传送带宽度调整周边I/O的电路板。
C-CNT1、C-CNT2、C-CNT3的3块电路板中，C-CNT1配置在最下侧。
CONVEYOR CONT BOARD、C-CNT3是控制传送带倒档电动机驱动器和倒档周边I/O的电路板，C-CNT1、C-CNT2、C-
CNT3的3块电路板中，C-CNT3配置在最上侧。
CONVEYOR CONT BOARD上实装有CPU×1、FPGA×1。CPU的固件更新可以通过RX-7的操作面板进行。
内容
变更履历
EZA1916780A CONVEYOR CONT COMPL
日期
C-CNT1,2
C-CNT3
【开关的设置】
更换CONVEYOR CONT BOARD、C-CNT1、C-CNT2时，必须进行拨码开关的设置。
请符合下述的设置。
（■部表示开关的位置。）
