QA表 机种 【跨接连接器的设置】 ※其他的JP不需要设定。 NO ① ② NO. 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ RX-7R 装置名称 电气 确认方法及调整方法(故障处理方法) 功能名称 主板JP设置 对象元件 货号 品名 有关质量特性 40191456 MOTHER BOARD(RUBY-PB6511) 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规格调整值) 功能作用(规格调整值的意义)…

QA表
机种
No.
1
2
・測定PS2、3输出电压时,通过各部的OUTPUT端子进行。
调整是为了保证电气回路全部正常动作
对于PS3,考虑到供料器台架(满载时)的电压下降,设定得高一点
・电气回路的误动作
・电气回路的故障
NO
①
②
NO. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
货号 品名 有关质量特性
EZA1921221A ELECTRICAL ASSY
变更履历
日期
质量特性(规格调整值)
功能作用(规格调整值的意义)
预想故障(应规格调整值不良而发生的故障)
对象元件
RX-7R 装置名称 电气 确认方法及调整方法(故障处理方法)
功能名称 DC电源输出电压的调整
电源记号
电气设备部MONITOR测定端子(CN2) 测定电压值
PS2 PS2的电压输出端子+V(+48V)和-V(G48) +48.1V±0.1V
PS3 PS3的电压输出端子+V(+24V)和-V(G24) +26.1V±0.1V
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
・当开关式电源的输出电压不符合规格调整值时,转动各开关式电源内的输出电压可变旋钮进行调整。
注1.以旋钮调整时,注意不要使电压值超过规格调整值。
【 5 】- 1

QA表
机种
【跨接连接器的设置】
※其他的JP不需要设定。
NO
①
②
NO. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RX-7R 装置名称 电气 确认方法及调整方法(故障处理方法)
功能名称 主板JP设置
对象元件
货号 品名 有关质量特性
40191456 MOTHER BOARD(RUBY-PB6511)
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用(规格调整值的意义)
预想故障(应规格调整值不良而发生的故障)
内容
变更履历
日期
【功能】
是控制装置整体的电路板。与其他电路板以PCI总线连接。
通过本电路板的串行端口,进行ATX电源的状态监视、与操作面板的通信、与选项CVS的通信。
并且,通过USB端口与配置在贴装头内部的USB存储器进行通信。
JP11:短路
JP11:Auto Power On 跨接
设定供给AC电源时自动接通电源(有效)或不接通(无效)
Auto Power On有效
信号的详细信息PIN No.
【 5 】- 2

QA表
机种
NO
①
②
NO. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RX-7R 装置名称 电气 确认方法及调整方法(故障处理方法)
功能名称 MC3 BOARD设置
对象元件
货号 品名 有关质量特性
EZ185760221 BOARD ASSY MC3 (FOR 1000)
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
预想故障(应规格调整值不良而发生的故障)
内容
变更履历
日期

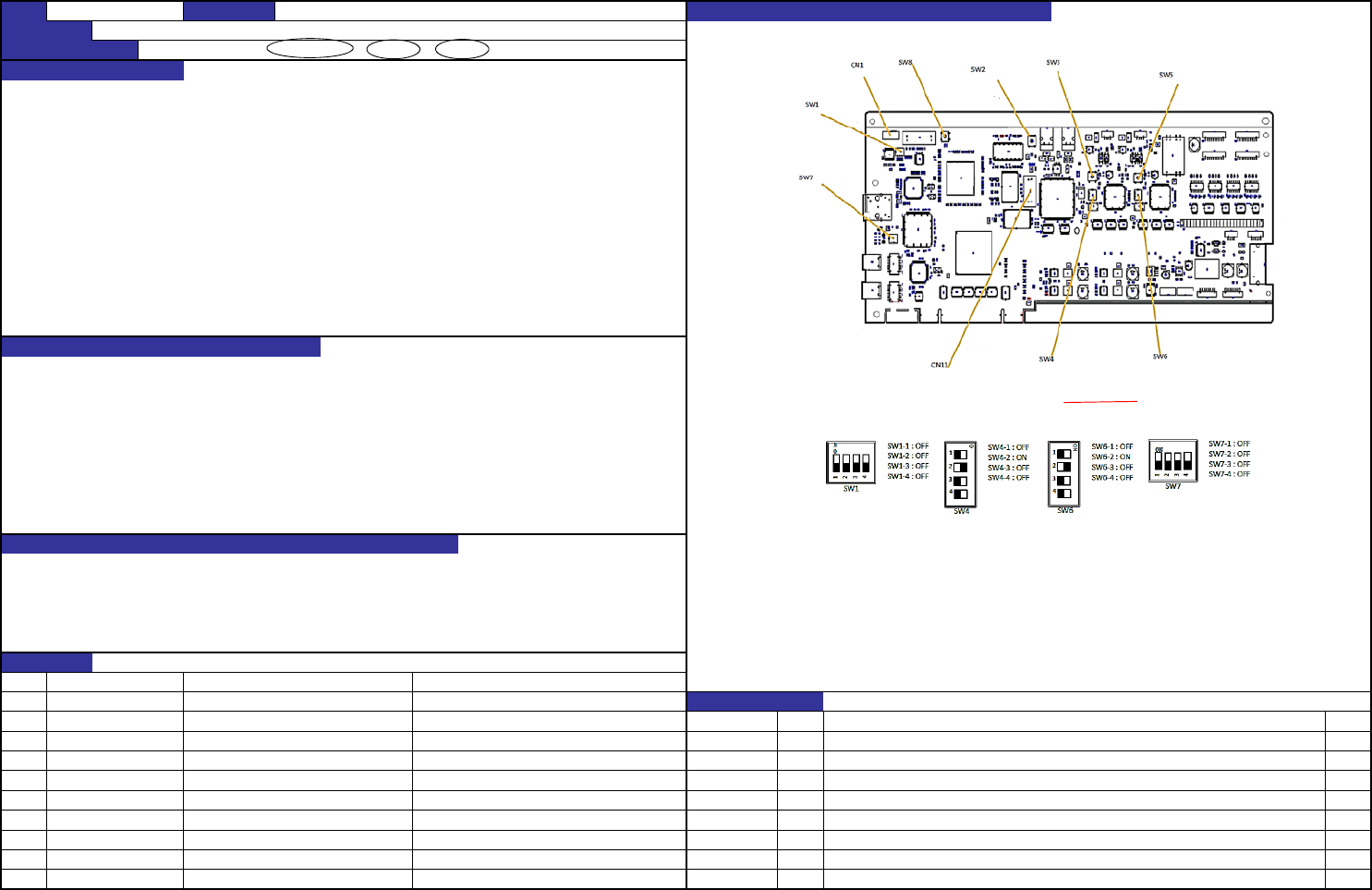

【功能】
MC3电路板利用SDIO通信、CAN通信与配置在机器内各装置的控制电路板进行通信。以16Bit/33MHz与PCI总线连
接,进行图像处理及运动控制等,以16Bit/33MHz速度与PCI BUS连接,图像处理以及motion 控制等主板直接控
制的以外部分,都是经由这块基板进行控制处理的。对本基板,主要的CPU×1,供CAN使用的副CPU×2、FPGA×1
被实际安装。
主CPU固件的更新是将串行电缆连接到CN1或RX-7电气设备箱前面的SIO连接器来进行。 CAN用辅助CPU的固件更新
可以通过RX-7的操作面板来进行。FPGA的更新可以将专用的治具连接到CN13连接器上来进行。
功能作用(规格调整值的意义)
【LED的意义】
■从接通电源到应用程序程序启动期间的LED亮灯标准
LED4 : 双端口存储器动作确认开始时,亮灯
双端口存储器动作确认结束时,熄灯
LED5 : CPU动作确认开始时,亮灯
CPU动作确认结束时,熄灯
LED6 : FPU动作确认开始时,亮灯
FPU动作确认结束时,熄灯
LED7 : DDR-SDRAM动作确认开始时,亮灯
DDR-SDRAM动作确认结束时,熄灯
【按钮开关】 ※这些开关基本上请不要操作。
SW2(FPGA RESET) :FPGA复位。
SW3(CAN1 RESET) :CAN1的辅助CPU复位。
SW5(CAN2 RESET) :CAN2的辅助CPU复位。
SW8(SH4 RESET) :主CPU复位。
【开关的设置】
拨码开关在交货时已设置好,更换电路板时请进行确认作业。
(■部表示开关的位置。)
【 5 】- 3
