QA表 机种 确认方法 通过规定支架板表面到螺母前端的距离来确保行程 规格值：设定为9.0mm～ 9.5mm 确保有效行程 规格值：设定为9.0mm～ 9.5mm ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ NM6040001SC 六角 螺母 M4X×0.7 1种 SM904**03SD 六角螺栓 M4X0.7 L=** 内容 货号 品名 有关质量特性 40200904 轨道支架板(1) 变更履历 40200905 轨…

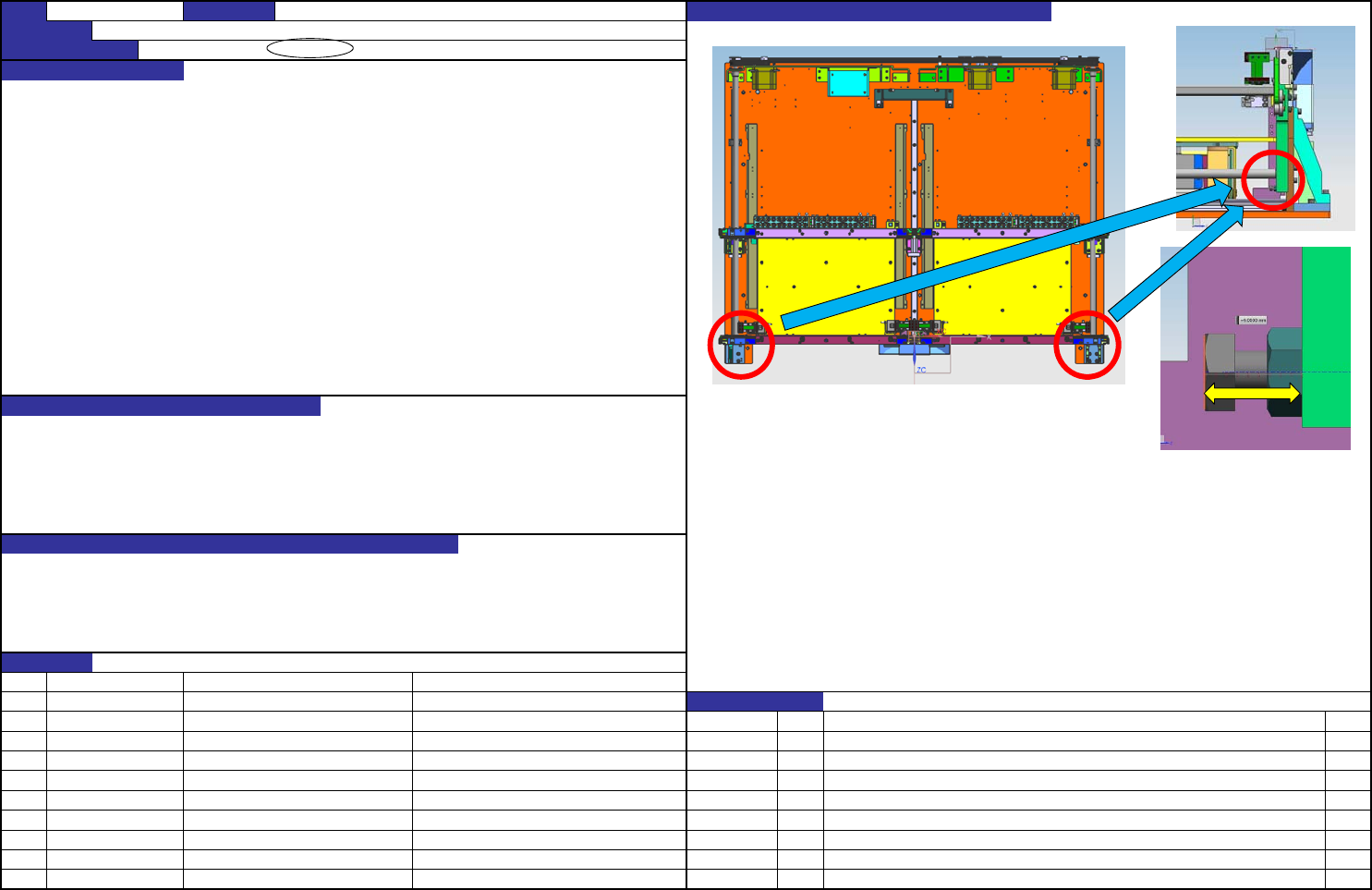

QA表
机种
确认方法
本调整方法是为了确保获得双螺旋齿轮的弹簧弹力。
有导致贴片θ方向精度劣化的危险。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
40187753 吸嘴齿轮(3)
EZ445391401 吸嘴驱动齿轮
40187760 吸嘴齿轮(G)
40187761 吸嘴齿轮(H)
40187758 吸嘴齿轮(E)
40187759 吸嘴齿轮(F)
40187756 吸嘴齿轮(C)
40187757 吸嘴齿轮(D)
内容
货号 品名 有关质量特性
40187754 吸嘴齿轮(A)
变更履历
40187755 吸嘴齿轮(B)
日期
对象元件
RX-7R 装置名称 贴装头 (P16S) 确认方法及调整方法（故障处理方法）
功能名称 双螺旋齿轮组装方法
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
从弹簧弹力最大的地方开始向松开的方向退，在最初与下齿相位啮合的位置上使吸嘴驱动齿轮滑动。
１．按住不让吸嘴齿轮（３）旋转，依顺时钟方向将吸嘴齿轮（A～H）旋转到尽头为
止（图１）
２．从尽头再向逆时钟方向旋转，在与吸嘴齿轮（３）相位最早啮合的位置上向下滑
动以插入吸嘴驱动齿轮（图２）
吸嘴齿轮(3)
吸嘴齿轮(A~H)
图１
图２
吸嘴驱动齿
【 2 】- 1
QA表
机种
确认方法
通过规定支架板表面到螺母前端的距离来确保行程
规格值：设定为9.0mm～9.5mm
确保有效行程
规格值：设定为9.0mm～9.5mm
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
NM6040001SC 六角 螺母 M4X×0.7 1种
SM904**03SD 六角螺栓 M4X0.7 L=**
内容
货号 品名 有关质量特性
40200904 轨道支架板(1)
变更履历
40200905 轨道支架板(2)
日期
对象元件
RX-7R 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 宽度调整机械限位器的调整1(Single)
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
【 3 】- 1
QA表
机种
确认方法
通过规定马达托架表面至轴套前端(接触部)的距离来确保行程
规格值：设定为189.5mm～190.0mm
确保有效行程
规格值：设定为189.5mm～190.0mm
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-7R 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 宽度调整机械限位器的调整2(Single)
变更履历
40193562 马达托架(R)
日期
对象元件
货号 品名 有关质量特性
40193563 马达托架(L)
内容
40201640 分开式轴套(SCSS1215C)
【 3 】- 2
