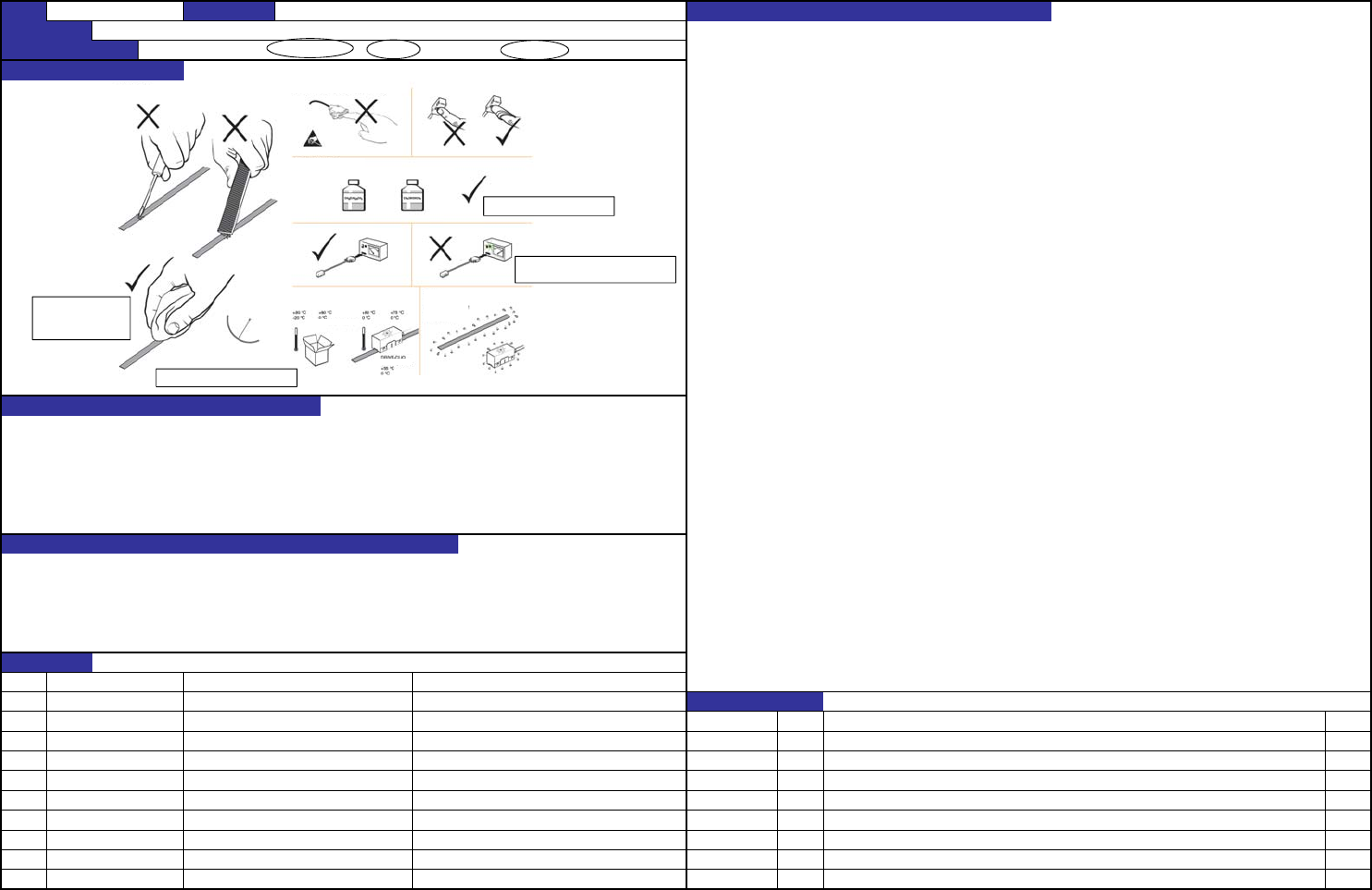

QA表 机种 确认方法 ・ 目视确认 ・ 伺服调整工序中的磁极检侧应正常结束 ・ 使标尺的计数方向和电动机的动作朝向一致 ・ 动作方向不一样导致Y轴不动作 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规格调整值） 功能作用（规格调整值的意义） 预想故障（应规格调整值不良而发生的故障） RX-7R 装置名称 Ｘ/Ｙ 确认方法及调整方法（故障处…
QA表
机种
确认方法
・用目视检查伤痕、脏污附着
・在整个可动区域内确认传感器感应头的指示LED亮蓝灯
由于是光学尺，这些操作注意事项是为了防止因标尺受伤导致位置数据的读取差错
标尺受伤导致全域以及部分范围内X/Y位置坐标取得失敗
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
40207136 X_FRAME_L_ASSY Y轴磁极检出(UNIT2)
内容
对象元件
货号 品名 有关质量特性
40207133 G1_ASM Y轴磁极检出(UNIT1/UNIT2)
变更履历
40207134 X_FRAME_R_ASSY Y轴磁极检出(UNIT1)
日期
确认方法及调整方法（故障处理方法）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
功能名称 使用标尺的注意事项
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
RX-7R 装置名称 Ｘ/Ｙ
电源ON时禁止插拔连接器
用清洁而柔软
的布块擦拭
保洁使用IPA
保管和操作
读取头和DRIVE-CLIQ接口
最低弯曲半径.
RTLA-S - 150 mm
注意：请确认双面带是在弯曲部的外侧。
不要强度折弯
标尺和读取头
正庚烷 2-丙
动作时
标准
读取头
UHV
保管时
系统
标准
湿度
至＋40°，最大
相对温度95%不到
（应无结露）
烘干＋120°C
接
口
【 1 】- 1
QA表
机种
确认方法
・目视确认
・伺服调整工序中的磁极检侧应正常结束
・使标尺的计数方向和电动机的动作朝向一致
・动作方向不一样导致Y轴不动作
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-7R 装置名称 Ｘ/Ｙ 确认方法及调整方法（故障处理方法）
功能名称 Y轴标尺安装
变更履历
日期
对象元件
货号 品名 有关质量特性
40207133 G1_ASM Y轴磁极检出(UNIT1/UNIT2)
内容
OR
左图中的标尺安装朝向为下图所示
※UNIT1、2均是相同的朝向。
从LM导轨安装面看MAIN_FRAME
显示计数方向
计数的増加方向
【 1 】- 2
QA表
机种
确认方法
・目视确认
・伺服调整工序中的磁极检侧应正常结束
・使标尺的计数方向和电动机的动作朝向一致
・动作方向不一样导致X轴不动作
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
RX-7R 装置名称 Ｘ/Ｙ 确认方法及调整方法（故障处理方法）
功能名称 X轴标尺安装
变更履历
40207136 X_FRAME_L_ASSY Ｘ轴磁极检出(UNIT2)
日期
对象元件
货号 品名 有关质量特性
40207134 X_FRAME_R_ASSY Ｘ轴磁极检出(UNIT1)
内容
OR
左图中的标尺安装朝向为下图所示
※UNIT1、2均是相同的朝向。
从装置正面看，右侧是计数増加方向
从LM导轨安装面看X_FRAME
显示计数方向
计计数的増加方向
【 1 】- 3
