QA表 机种 No. 1 2 ・ 測定PS2、3输出电压时，通过各部的OUTPUT端子进行。 调整是为了保证电气回路全部正常动作 对于PS3，考虑到供料器台架（满载时）的电压下降，设定得高一点 ・ 电气回路的误动作 ・ 电气回路的故障 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 内容 货号 品名 有关质量特性 EZA1921221A ELECTRICAL ASSY 变更履历 日期 质量特性(规格调整值） 功能作用（规格…
QA表
机种
确认方法
对工具交换支架板安装面到限动器螺栓前端的距离进行规定，以此来确保行程
调整规格：设定为13.5mm～13.8mm
调整规格：设定为13.5mm～13.8mm
【目标值：13.5mm时】
确保有效行程
吸嘴的安装拆卸出问题
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
货号 品名 有关质量特性
40201196 工具交换支架板
变更履历
EZ445454601 限动器螺栓 (SUB-4MX20)
日期
对象元件
RX-7R 装置名称 ATC 确认方法及调整方法（故障处理方法）
功能名称 机械限动器的调整
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
限动器螺栓 (SUB-4MX20)
工具交换支架板
【 4 】- 1
QA表
机种
No.
1
2
・測定PS2、3输出电压时，通过各部的OUTPUT端子进行。
调整是为了保证电气回路全部正常动作
对于PS3，考虑到供料器台架（满载时）的电压下降，设定得高一点
・电气回路的误动作
・电气回路的故障
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
货号 品名 有关质量特性
EZA1921221A ELECTRICAL ASSY
变更履历
日期
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
RX-7R 装置名称 电气 确认方法及调整方法（故障处理方法）
功能名称 DC电源输出电压的调整
电源记号
电气设备部MONITOR测定端子(CN2) 测定电压值
PS2 PS2的电压输出端子+V(＋48V)和-V(G48) +48.1V±0.1V
PS3 PS3的电压输出端子+V(＋24V)和-V(G24) +26.1V±0.1V
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
・当开关式电源的输出电压不符合规格调整值时，转动各开关式电源内的输出电压可变旋钮进行调整。
注1.以旋钮调整时，注意不要使电压值超过规格调整值。
【 5 】- 1
QA表
机种
【跨接连接器的设置】
※其他的JP不需要设定。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
RX-7R 装置名称 电气 确认方法及调整方法（故障处理方法）

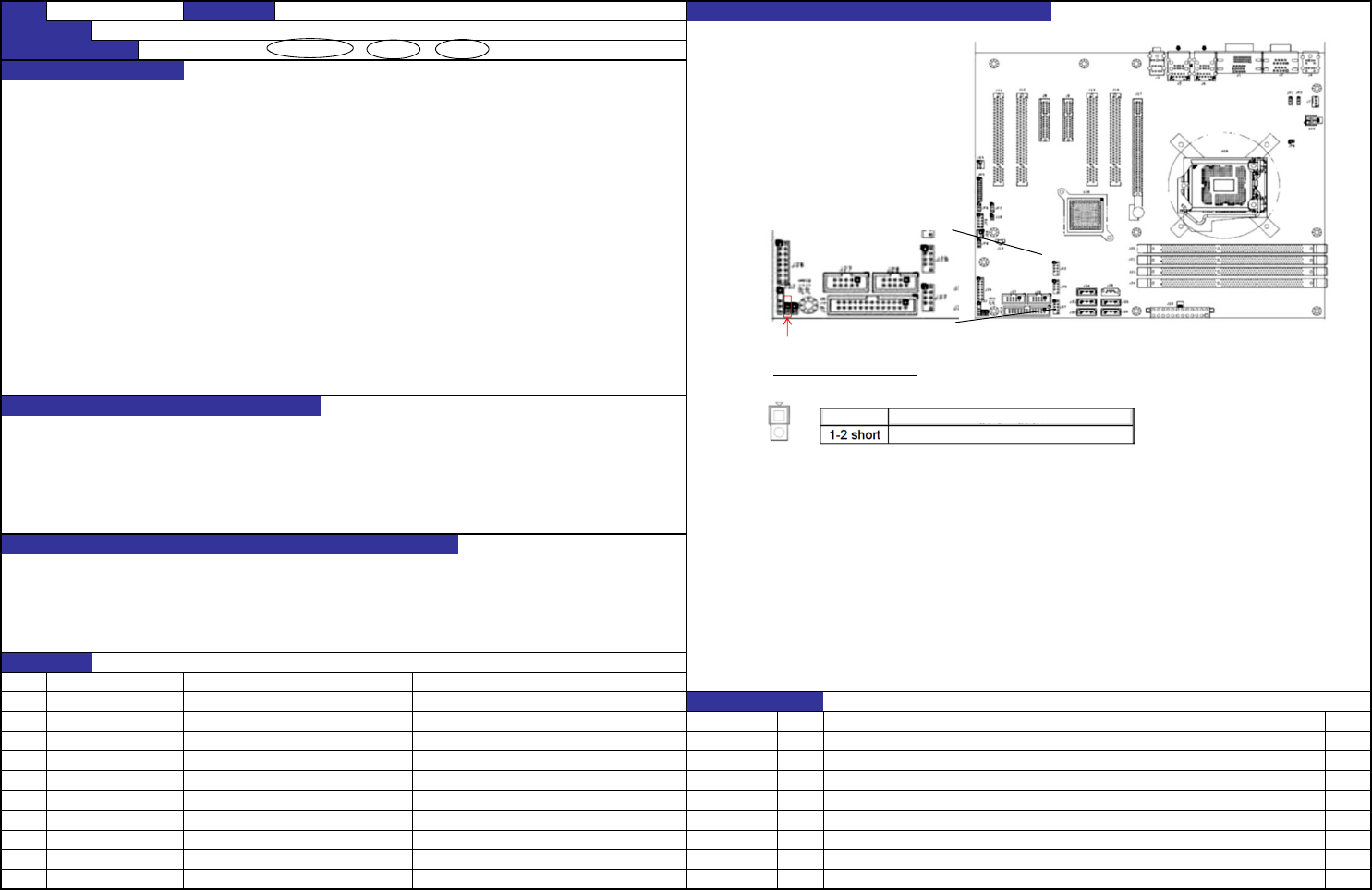

功能名称 主板JP设置
对象元件
货号 品名 有关质量特性
40191456 MOTHER BOARD(RUBY-PB6511)
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
内容
变更履历
日期
【功能】
是控制装置整体的电路板。与其他电路板以PCI总线连接。
通过本电路板的串行端口，进行ATX电源的状态监视、与操作面板的通信、与选项CVS的通信。
并且，通过USB端口与配置在贴装头内部的USB存储器进行通信。
JP11：短路
JP11：Auto Power On 跨接
设定供给AC电源时自动接通电源（有效）或不接通（无效）
Auto Power On有效
信号的详细信息PIN No.
【 5 】- 2
