十六 . IC 的各项参数标准 ---- 翘脚 118 8. 翘脚的 AOI 测试图及参数讲解 翘脚的标准参数 1. 算法 :Scale 2. 计算方法 : 抽取 IC 焊点处的白 色来确认 是否翘脚 3. 亮度 : 180 -255 4. 判定参数 : 0- 30 5. 调用向量 : Vecto r3 6. 搜索范围 : 一般范围 在 IC 周围 所有的焊 锡的部位 , 检查框一 般正好 和焊 锡部位一样大 小 , 如图的 所有 红色…

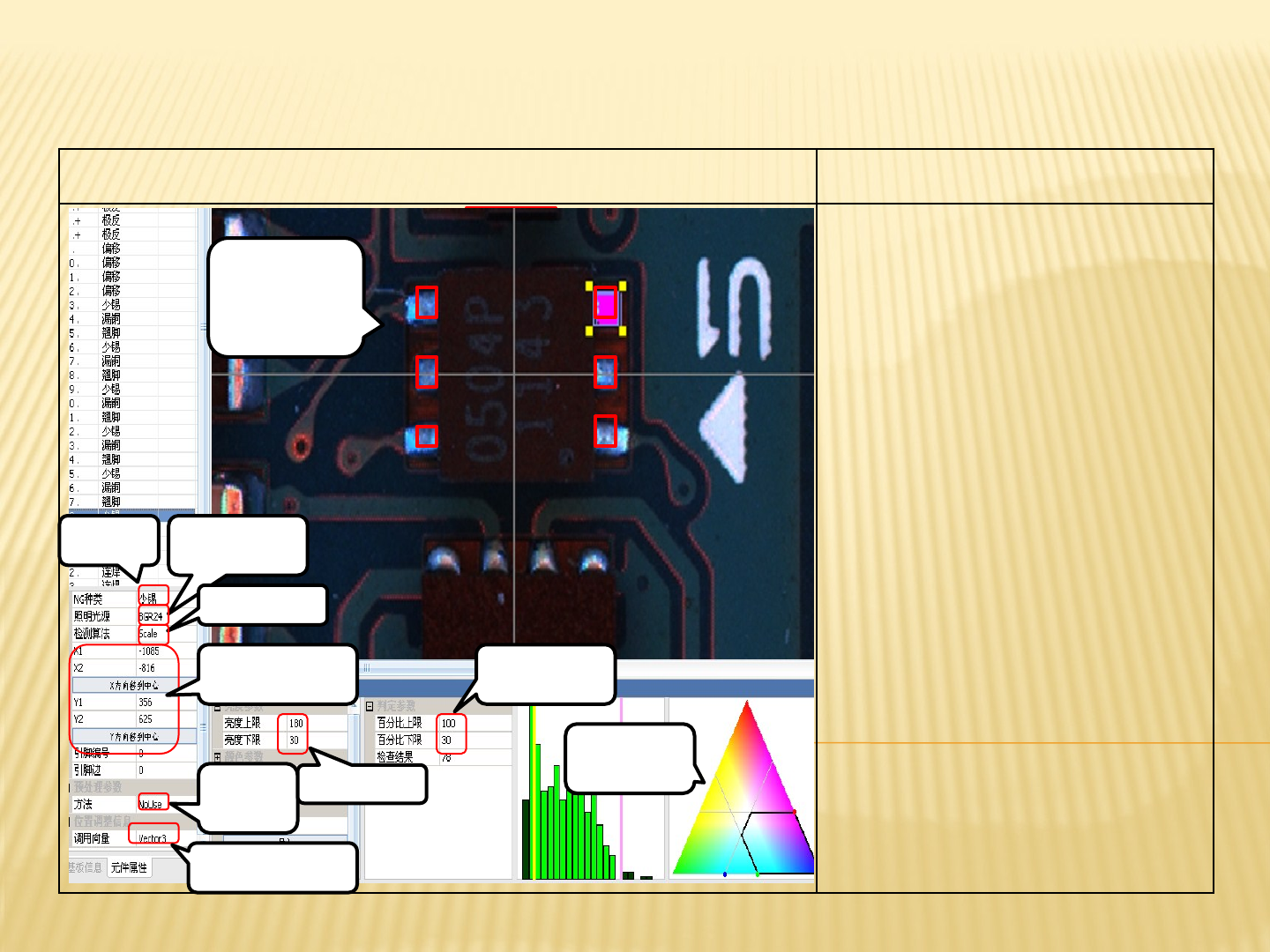

十六. IC类的各项参数标准----少锡
117
7.
少锡的AOI测试图及参数讲解 少锡的标准参数
1.
算法:Scale
2.
计算方法:抽取锡膏的颜色蓝
色来确认是否少锡
3.
亮度: 30-180
4.
判定参数: 30-100
5.
调用向量: Vector3
6.
搜索范围:一般范围 在IC
周围
所有的焊锡的部位
,检查框一
般正好和焊锡部位一样大小
,
如图的所有红色方框大小
7
抽取颜色:蓝色
NG种类:少
锡
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般默
认Nouse
5.调用向
量:Vector3
2.亮度:30-180
3.判定参数:30-100
6.搜索范围:一般范
围 在IC周围所有的
焊锡的部位,检查框
一般正好和焊锡部
位一样大小,如图的
所有红色方框大小
X1.X2.Y1,Y2指的是
元件的搜索筐范围以
及离元件中心的距离
7.抽取颜色: 蓝
色

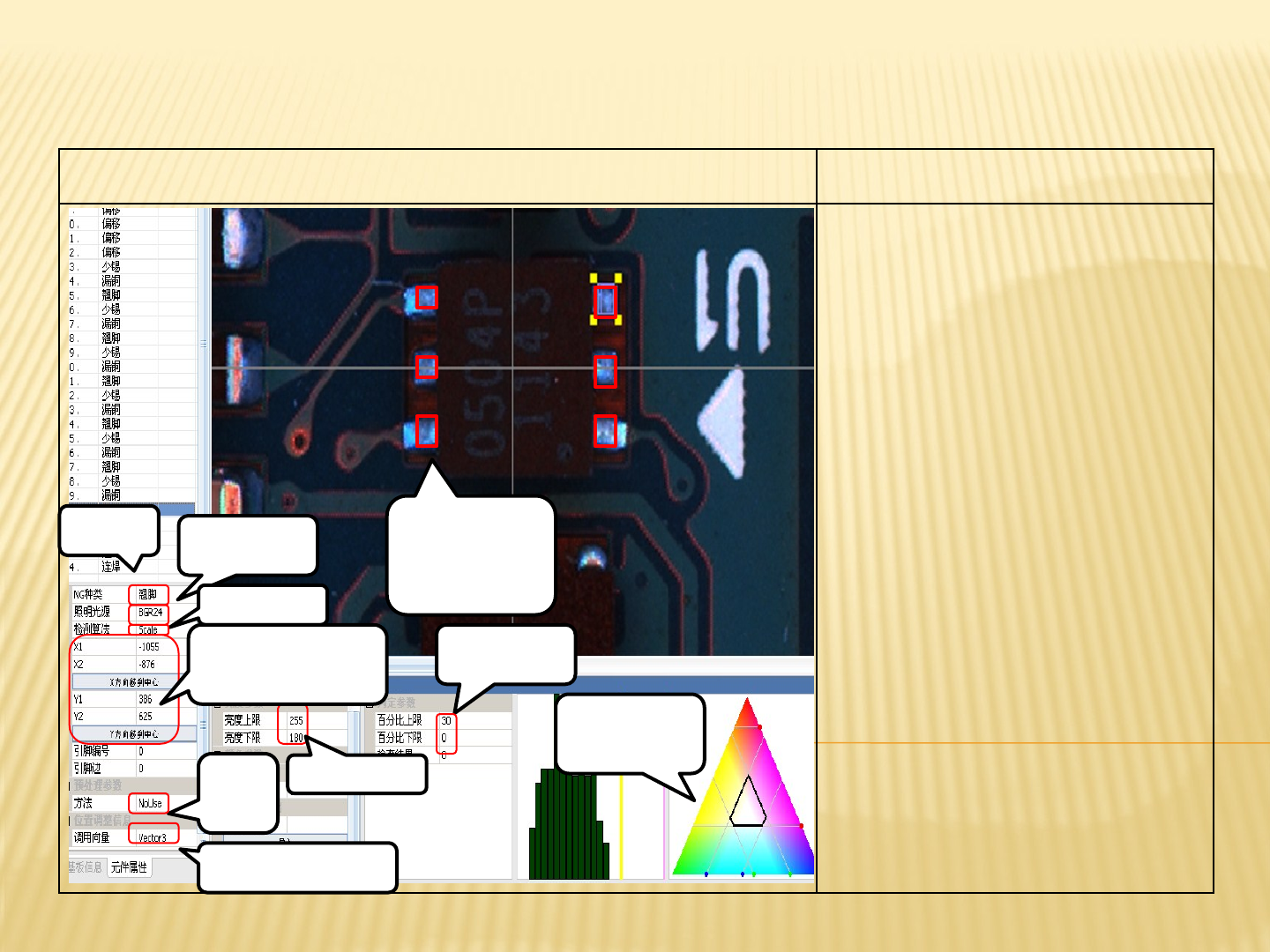

十六. IC的各项参数标准----翘脚
118
8.
翘脚的AOI测试图及参数讲解 翘脚的标准参数
1.
算法:Scale
2.
计算方法:抽取IC焊点处的白
色来确认是否翘脚
3.
亮度: 180-255
4.
判定参数: 0-30
5.
调用向量: Vector3
6.
搜索范围:一般范围 在IC
周围
所有的焊锡的部位
,检查框一
般正好和焊锡部位一样大小
,
如图的所有红色方框大小
7.
抽取颜色:白色
NG种类:翘
脚
照明光源:
默认为BGR24
1.算法: Scale
预处理
方法:一
般默认
Nouse
5.调用向量:Vector3
3.亮度:180-255
4.判定参数:0-30
6.一般范围 在IC周围
所有的焊锡的部位,检
查框一般正好和焊锡
部位一样大小,如图的
所有红色方框大小
X1.X2.Y1,Y2指的是元件的
搜索筐范围以及离元件中
心的距离
7.抽取颜色:白色

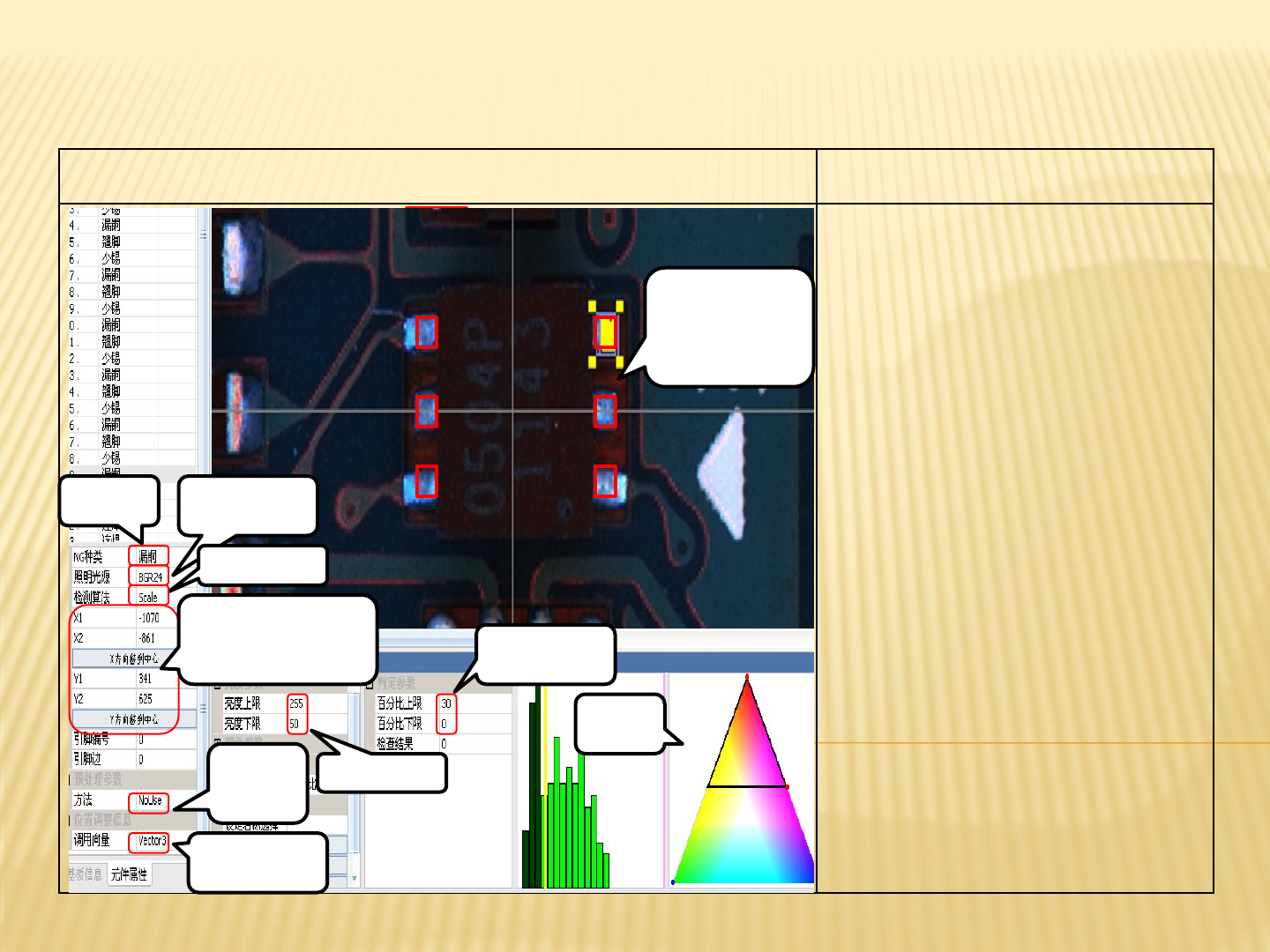

十六. IC的各项参数标准----漏铜
119
9.
漏铜的AOI测试图及参数讲解 漏铜的标准参数
1.
算法:Scale
2.
计算方法:抽取IC四周
焊盘的
颜色红色来确认是否漏铜
3.
亮度: 50-255
4.
判定参数: 0-30
5.
调用向量: Vector3
6.
搜索范围:一般范围 在IC
周围
所有的焊锡的部位
,检查框一
般正好和焊锡部位一样大小
,
如图的所有红色方框大小
7.
抽取颜色:红色
6.搜索范围:一般范围
在天线的四个焊盘的
焊锡上的四个红色方
框区域大小就OK
7.抽取颜
色: 红色
NG种类:漏
铜
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般默
认Nouse
3.亮度:50-255
4.判定参数:0-30
X1.X2.Y1,Y2指的是元件的
搜索筐范围以及离元件中
心的距离
5.调用向
量:Vector3
6.一般范围 在IC周围
所有的焊锡的部位,检
查框一般正好和焊锡
部位一样大小,如图的
所有红色方框大小
