十一 . BUTTON( 按键 ) 类的各项参数标准 ---- 偏移 80 5. 偏移的 AOI 测试图及参数讲解 偏移的标准参数 1. 算法 :Scale 2. 计算方法 : 取按键周围黑色部 位的颜色 放在元件的边缘 3. 亮度 : 0- 20 4. 抽取颜色 : 按键周围黑色部位 的颜色 5. 判定参数 : 50-1 00 6. 调用向量 : Vector1 7. 搜索范围 : 一般大小为图元件 边缘的 4 个角的位 子 , 如图…
十一. BUTTON(按键)类的各项参数标准----缺件
79
4.
缺件的AOI测试图及参数讲解 缺件的标准参数
1.
算法:Scale
2.
计算方法:抽取按键中间黑色
圆点的颜色来确认有无元件
3.
亮度: 0-50
4.
抽取颜色:按键中间黑点的颜
色
5.
判定参数: 50-100
6.
调用向量: Vector3
7.
搜索范围:一般大小为图内元
件内部的粉红区域大小
NG种类:
缺件
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般
默认
Nouse
6.调用向
量:Vector3
3.亮度:0-50
5.判定参数:50-100
4.颜色抽取按键
中间黑色圆点
的颜色
7.搜索范围:一般
范围在元件以内
的粉红区域大小
就OK
X1.X2.Y1,Y2指的是元件的搜
索筐范围以及离元件中心的
距离
十一. BUTTON(按键)类的各项参数标准----偏移
80
5.

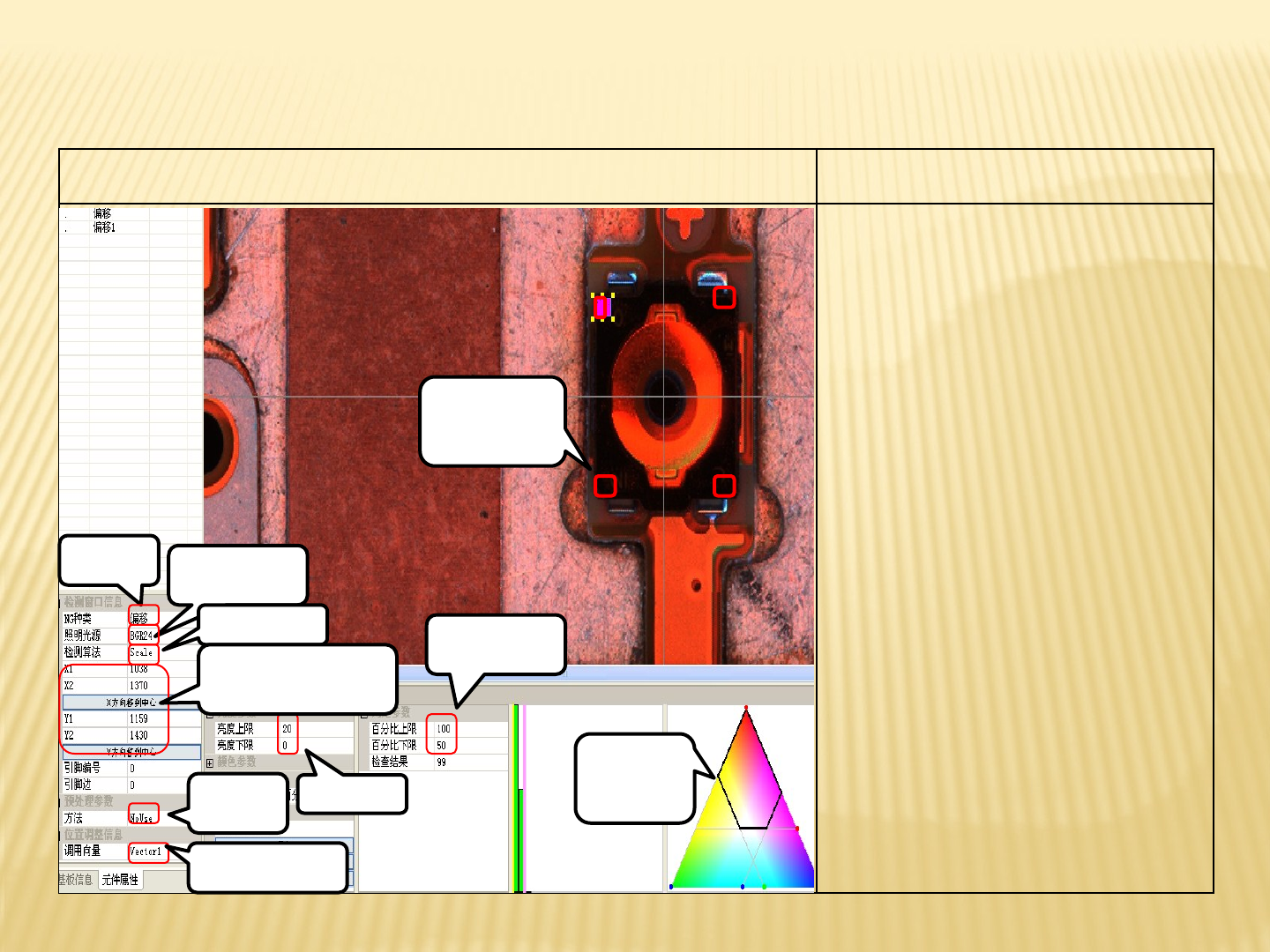

偏移的AOI测试图及参数讲解 偏移的标准参数
1.
算法:Scale
2.
计算方法:取按键周围黑色部
位的颜色放在元件的边缘
3.
亮度: 0-20
4.
抽取颜色:按键周围黑色部位
的颜色
5.
判定参数: 50-100
6.
调用向量: Vector1
7.
搜索范围:一般大小为图元件
边缘的
4个角的位子,如图四个
脚的
4个红色部位
NG种类:
偏移
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般默
认Nouse
6.调用向
量:Vector1
3.亮度:0-20
5.判定参数:50-100
4.颜色抽取按
键周围黑色部
位的颜色
7.搜索范围:一般
范围在按键的四
周的4个红色的方
框区域大小就OK
X1.X2.Y1,Y2指的是元件的
搜索筐范围以及离元件中
心的距离

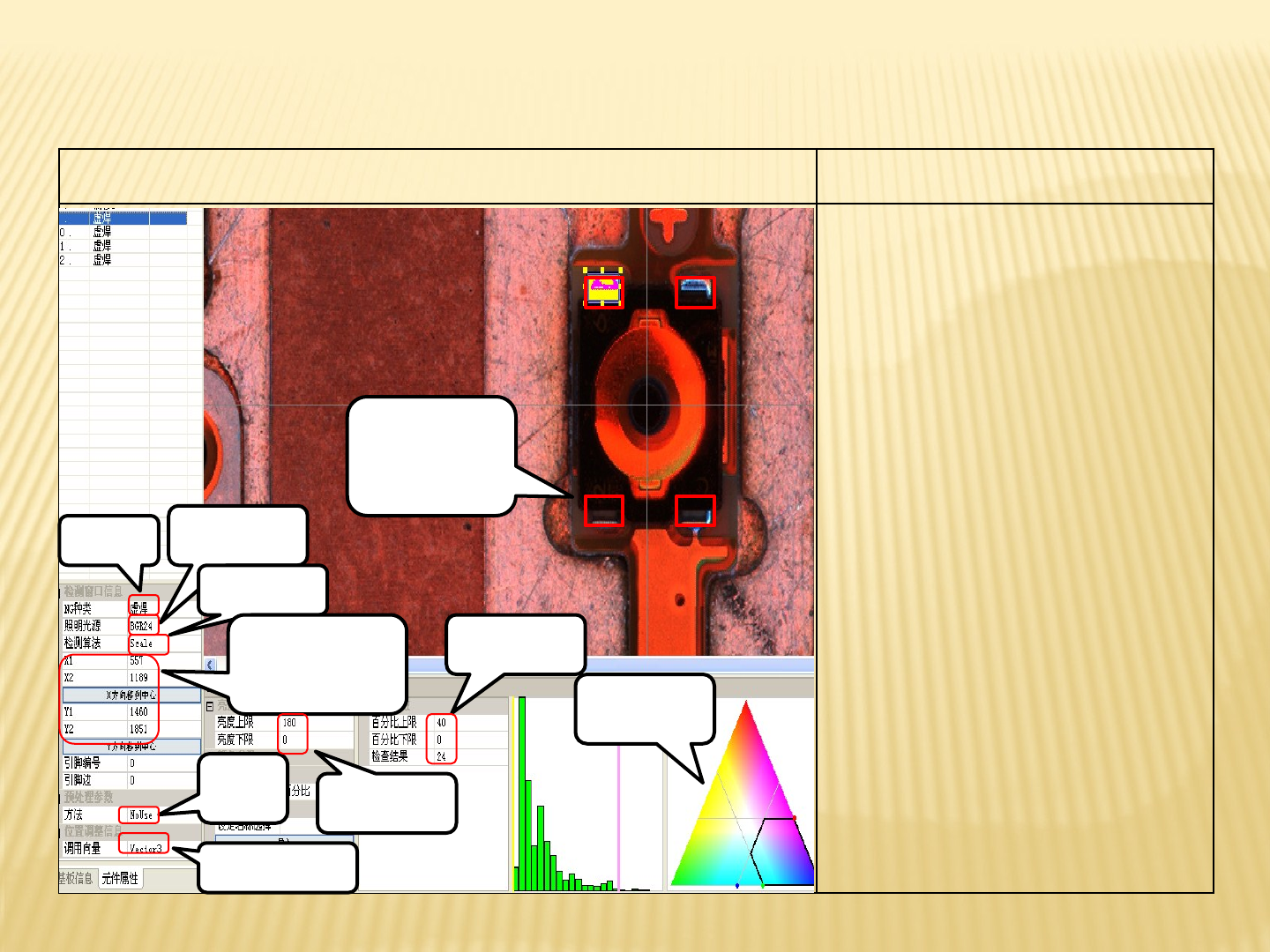

十一. BUTTON(按键)类的各项参数标准----虚焊
81
4.
虚焊的AOI测试图及参数讲解 虚焊的标准参数
1.
算法:Scale
2.
计算方法:去锡膏的颜色
3.
判定参数: 0-40
4.
抽取颜色:蓝色
5.
亮度:0-180
6.
调用向量: Vector3
7.
搜索范围:一般范围在按键的
焊接点上的
4个红色的方框区
域大小就
OK
NG种类:
虚焊
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般
默认
Nouse
6.调用向
量:Vector3
3.判定参数:0-40
7.搜索范围:一般范围
在按键的焊接点上的
4个红色的方框区域
大小就OK
X1.X2.Y1,Y2指的是元
件的搜索筐范围以及离
元件中心的距离
5亮度:0-180
4.抽取颜色:蓝色
