三.电容类的各项参数标准----本体不良
17
3.

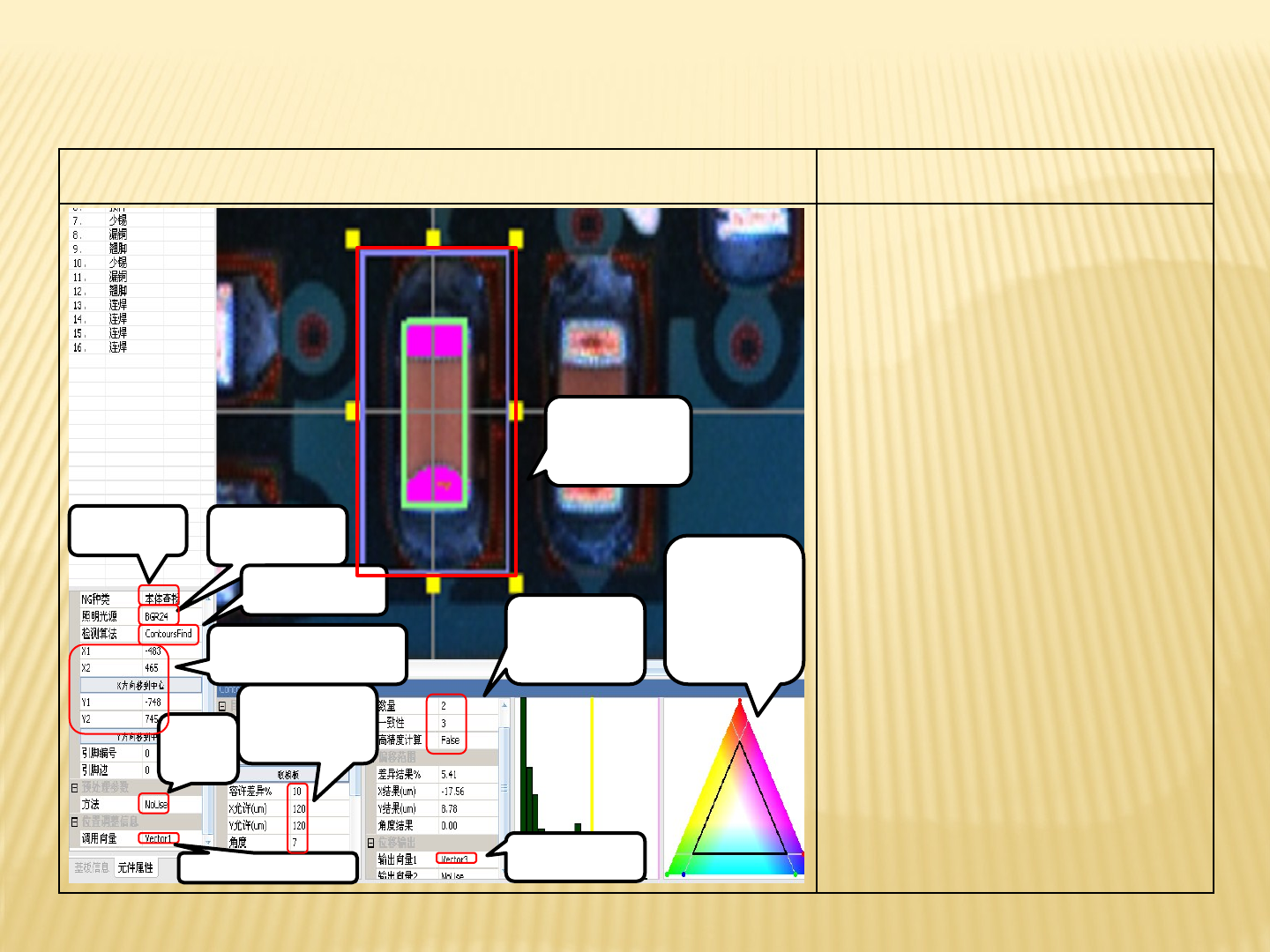

本体不良的AOI测试图及参数讲解 本体不良的标准参数
1.
算法:ContoursFind
2.
计算方法:选取目标元件的尺
寸抽取元件电极两端的粉红色
来确认元件的中心
3.
容许差异(8-12)
X/Y允许:(目标尺寸的1/4)
角度: 6-10
4
块参数.数量:2 一致性:3
高精度计算:False
5.
调用向量:Vector1
输出向量Vector3
6.
搜索范围:一般大小为图内元
件周围的红筐大小
7
颜色主要抽取元件的两个电
极两端突显的粉红色
NG种类: 本
体不良
照明光源:
默认为BGR24
1.算法:
ContoursFind
预处理
方法:一
般默认
Nouse
5.调用向量:Vector1
5.输出向
量:Vector3
4.块参数.数量:2
一致性3
高精度计算一般
默认False
7.亮度与抽取颜
色一般以元件实
际情况而定主要
让元件的两个电
极突显粉红色
6.搜索范围:一般
在红框范围大小
就OK
3.容许差异:10-12
X/Y允许在目标
尺寸的1/4角度6-
10
X1.X2.Y1,Y2指的是元件的
搜索筐范围以及离元件中
心的距离
三.电容类的各项参数标准----缺件
18
4.

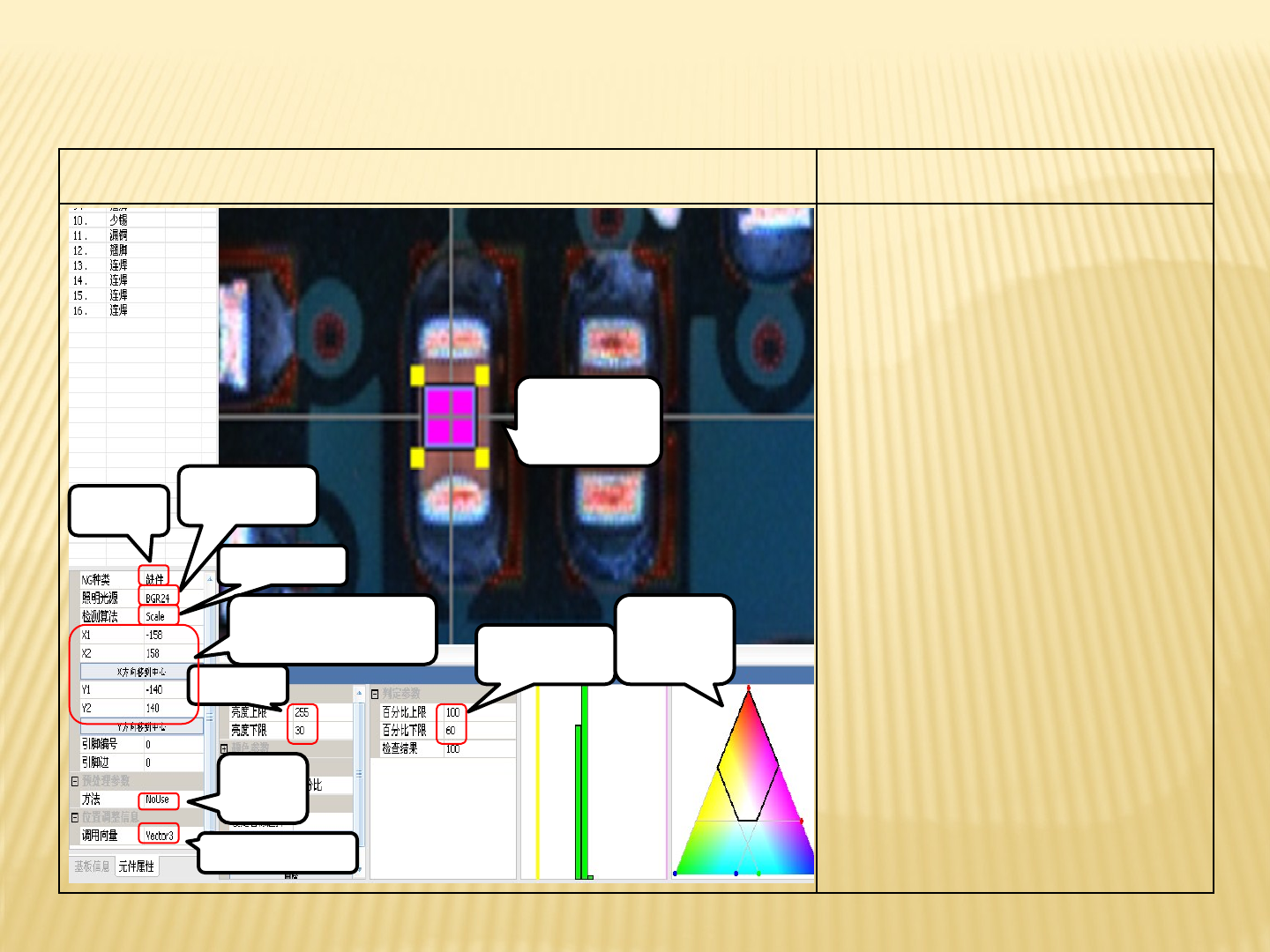

缺件的AOI测试图及参数讲解 缺件的标准参数
1.
算法:Scale
2.
计算方法:抽取电容的颜色
3.
亮度: 30-255
4.
抽取颜色:电容本身的颜色
5.
判定参数: 60-100
6.
调用向量: Vector3
7.
搜索范围:一般大小为图内元
件内部的粉红区域大小
NG种类:
缺件
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般
默认
Nouse
6.调用向
量:Vector3
3.亮度:0-30
5.判定参数:60-100
4.颜色抽取电
阻本身的颜色
7.搜索范围:一般
范围在电容以内
的粉红区域大小
就OK
.X1.X2.Y1,Y2指的是元件的搜
索筐范围以及离元件中心的
距离
三.电容类的各项参数标准----错件
19
5.

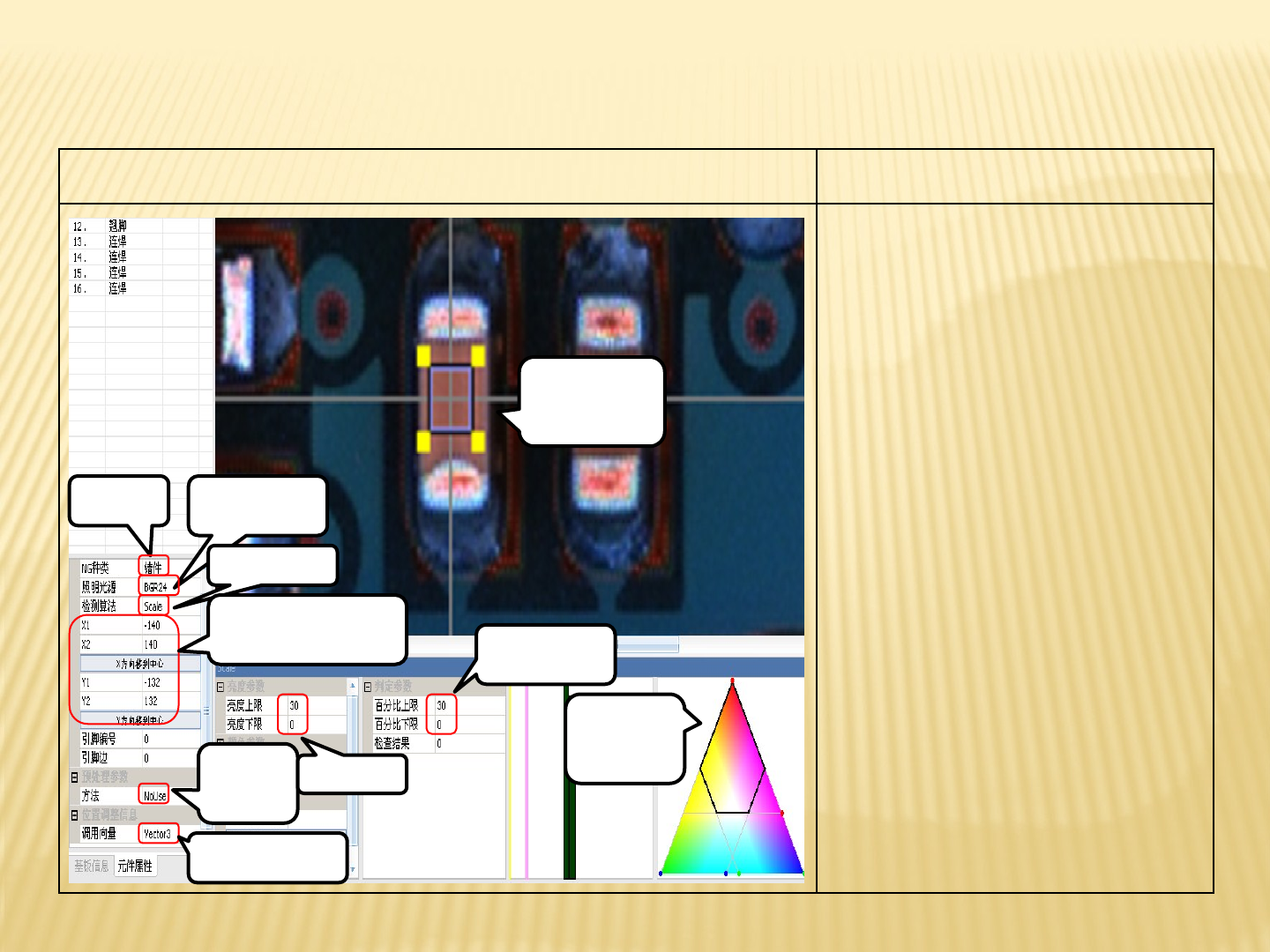

错件的AOI测试图及参数讲解 错件的标准参数
1.
算法:Scale
2.
计算方法:取电容相反的亮度
3.
亮度: 0-30
4.
抽取颜色:电容本身的颜色
5.
判定参数: 0-30
6.
调用向量: Vector3
7.
搜索范围:一般大小为图内元
件内部的方框区域大小
NG种类:
错件
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般默
认Nouse
6.调用向
量:Vector3
3.亮度:40-255
5.判定参数:0-30
4.颜色抽取电
阻本身相反的
颜色
7.搜索范围:一般
范围在电容以内
的方框区域大小
就OK
.X1.X2.Y1,Y2指的是元件的
搜索筐范围以及离元件中
心的距离
