四 . 电感类的各项参数标准 ---- 焊盘不良 26 2. 焊盘不良的 AOI 测试图及参数讲解 焊盘不良的标准参数 1. 算法 :ImageMat ch 2. 计算方法 : 截取元件图象来定 位焊盘的中心 3. 判定参数 : 30 - 100 4. 输出向量 :Vector1 5. 搜索范围 : 一般大小为图内元 件周围的 红框大小 NG 种类 : 焊盘 不良 照明光源 : 默认为 BGR24 1. 算法 : Ima geM atc…

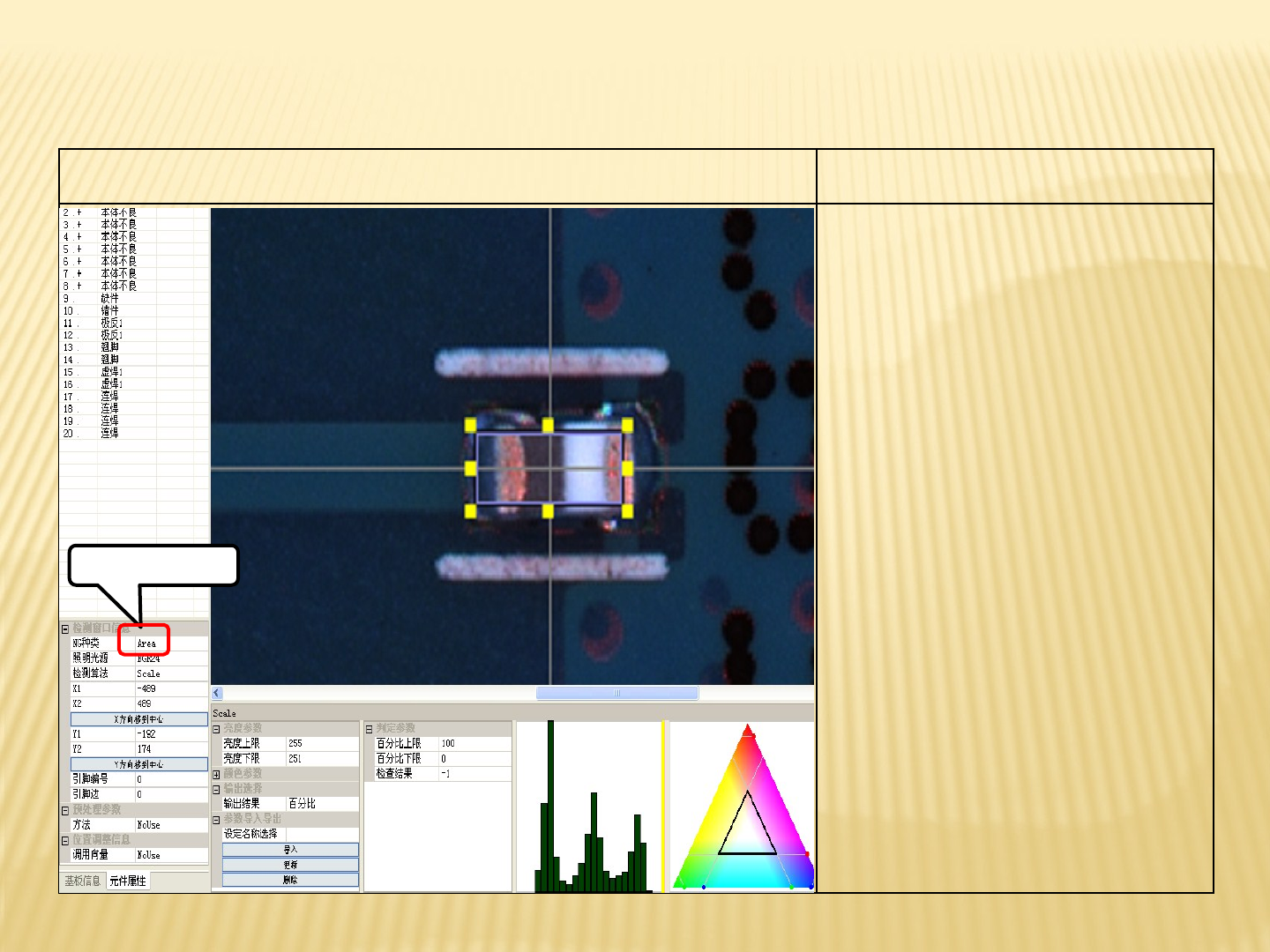

四.电感类的各项参数标准---- AREA
25
1.Area
的AOI测试图及参数讲解
Area
的标准参数
1
因为Area
不做任何检查所
以并无标准参数
NG种类: Area

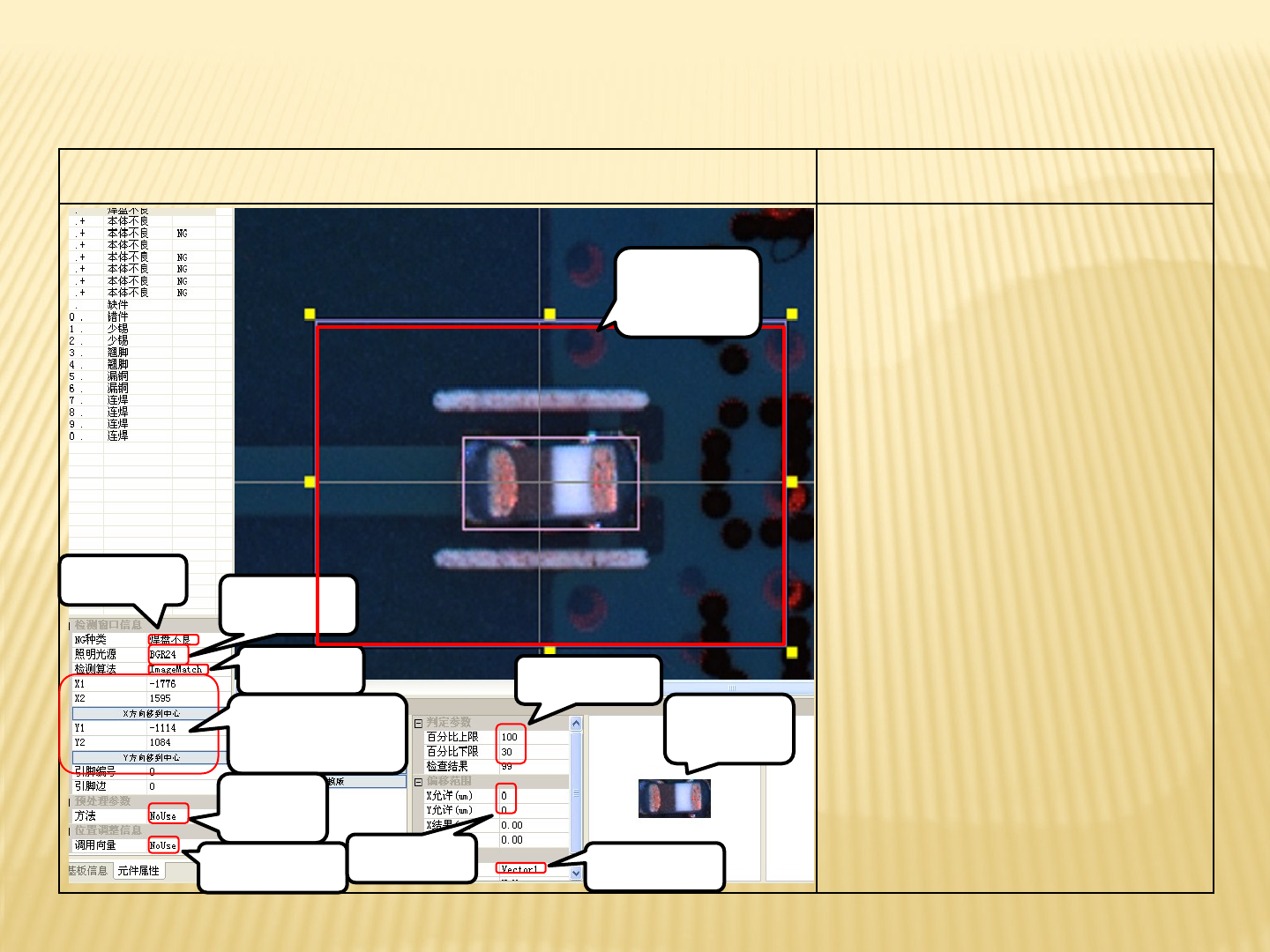

四.电感类的各项参数标准----焊盘不良
26
2.
焊盘不良的AOI测试图及参数讲解 焊盘不良的标准参数
1.
算法:ImageMatch
2.
计算方法:截取元件图象来定
位焊盘的中心
3.
判定参数:
30-100
4.
输出向量:Vector1
5.
搜索范围:一般大小为图内元
件周围的红框大小
NG种类: 焊盘
不良
照明光源:
默认为BGR24
1.算法:
ImageMatch
X1.X2.Y1,Y2指的是元件
的搜索筐范围以及离元
件中心的距离
预处理方法:
一般默认
Nouse
.调用向
量:Nouse
3.判定参数:30-100
4.输出向
量:Vector1
偏移范围:X.Y一
般都默认为0
截取图象一定
要图片清晰端
正的图片
5.搜索范围:一般
在红框范围大小
就OK
四.电感类的各项参数标准----本体不良
27
3.
本体不良的AOI测试图及参数讲解 本体不良的标准参数
1.
算法:ContoursFind
2.
计算方法:选取目标元件的尺
寸抽取元件本身的粉红色来确
认元件的中心
3.
容许差异(8-12)
X/Y允许:(目标尺寸的1/4)
角度: 6-10
4
块参数.数量:2 一致性:3
高精度计算:False
5.
调用向量:Vector1
输出向量Vector3
6.
搜索范围:一般大小为图内元
件周围的红筐大小
7
亮度与抽取颜色一般以元件
实际情况而定主要让元件的本
体显粉红色
NG种类: 本
体不良
照明光源:
默认为BGR24
1.算法:
ContoursFind
预处理
方法:一
般默认
Nouse
5.调用向量:Vector1
5.输出向
量:Vector3
4.块参数.数量:2
一致性3
高精度计算一般
默认False
7.亮度与抽取颜
色一般以元件实
际情况而定主要
让元件的本体显
粉红色
6.搜索范围:一般
在红框范围大小
就OK
3.容许差异:10-12
X/Y允许在目标尺寸的1/4
角度6-10
X1.X2.Y1,Y2指的是元件的
搜索筐范围以及离元件中
心的距离
