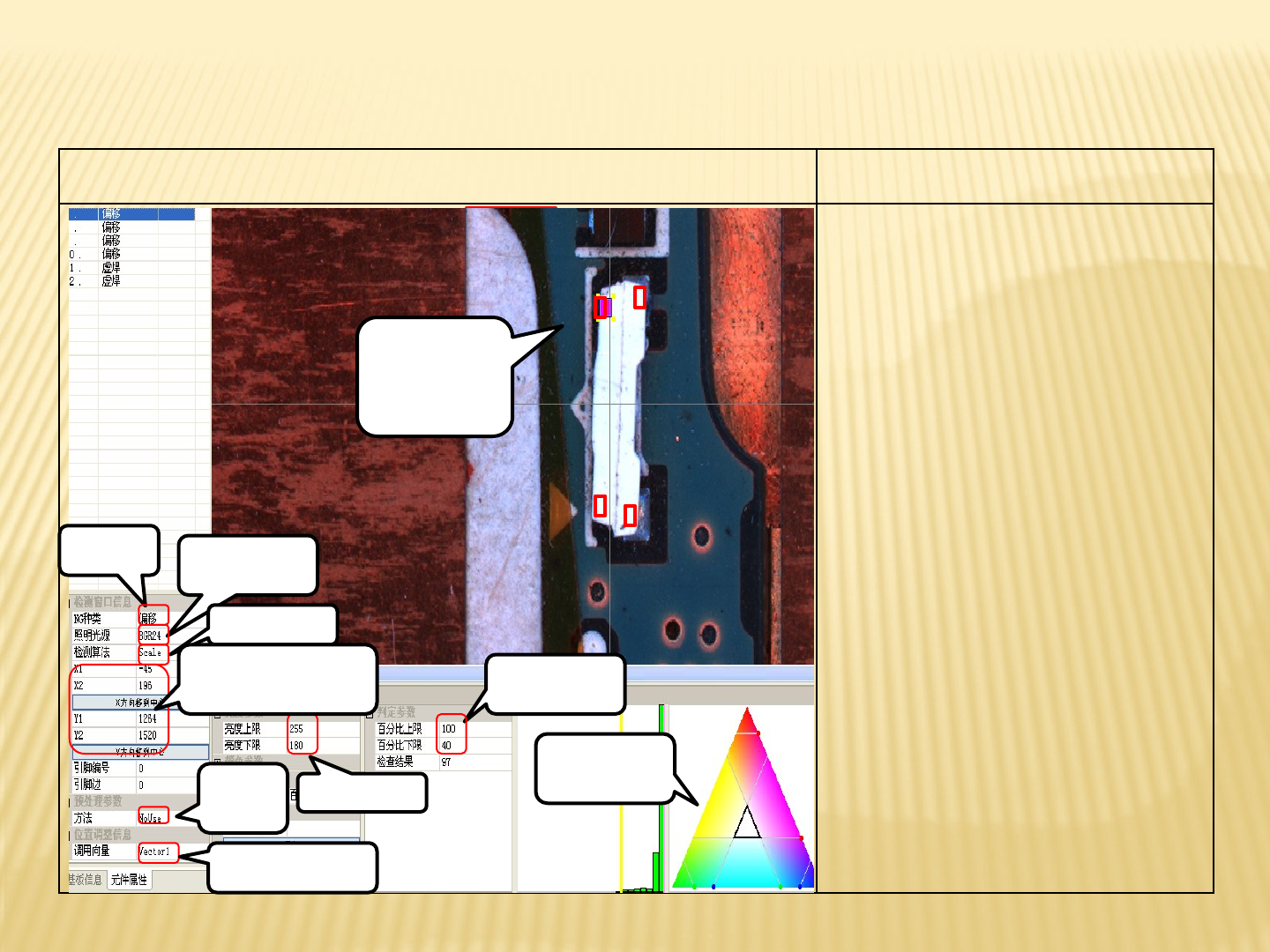

七.LED灯类的各项参数标准----偏移
57
7.
偏移的AOI测试图及参数讲解 偏移的标准参数
1.
算法:Scale
2.
计算方法:抽取电容电极两端
锡膏的颜色蓝色
3.
亮度: 180-255
4.
判定参数: 40-100
5.
调用向量: Vector1
6.
搜索范围:一般范围在LED灯
内部旁边的四个红色方框区域
大小就
OK
7
抽取颜色：LED灯本身的颜
色
NG种类:偏
移
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般
默认
Nouse
5.调用向
量:Vector1
2.亮度:180-255
3.判定参数:40-100
6.搜索范围:一般范
围在LED灯内部旁
边的四个红色方框
区域大小就OK
X1.X2.Y1,Y2指的是元件的
搜索筐范围以及离元件中
心的距离
7.抽取颜色为
LED灯本身的颜
色

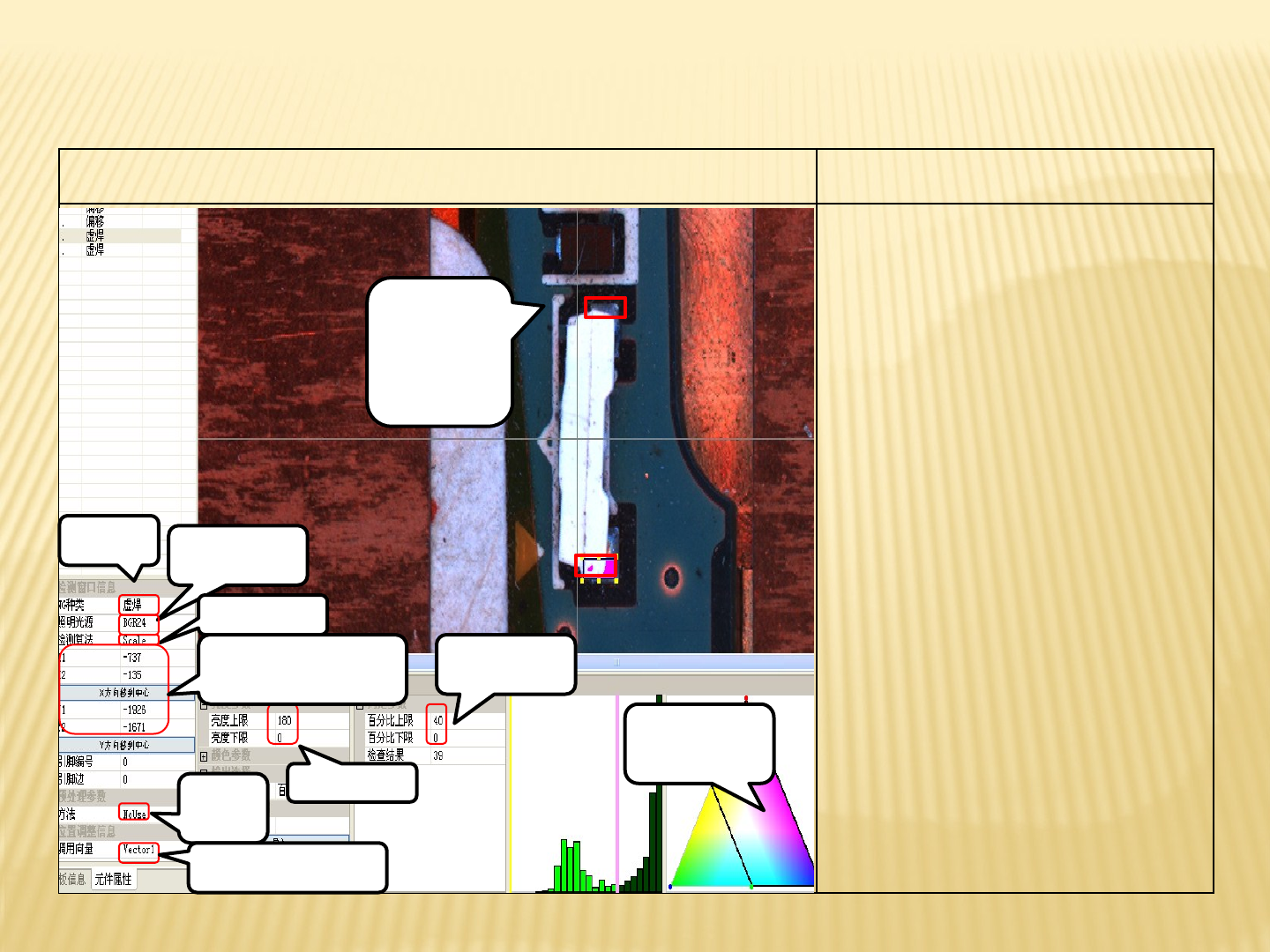

七.LED灯类的各项参数标准----虚焊
58
8.
虚焊的AOI测试图及参数讲解 翘脚的标准参数
1.
算法:Scale
2.
计算方法:抽取LED灯电极两
端锡膏的颜色蓝色
3.
亮度: 0-180
4.
判定参数: 0-40
5.
调用向量: Vector3
6.
搜索范围:一般范围在LED灯
两端的两个红色方框区域大小
就
OK
7.
抽取颜色:蓝色
NG种类:虚
焊
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般
默认
Nouse
5.调用向量:Vector1
3.亮度:0-180
4.判定参数:0-40
6.搜索范围:一般
范围在LED灯两
端的两个红色方
框区域大小就
OK
X1.X2.Y1,Y2指的是元件的搜
索筐范围以及离元件中心的
距离
7.抽取颜色:蓝色
八.MIC类的各项参数标准---- AREA
59
1.Area
的AOI测试图及参数讲解
Area
的标准参数
1
因为Area
不做任何检查所
以并无标准参数
NG种类: Area
