十四.ANTENNA(圆型天线)类的各项参数标准----错件
98
5.

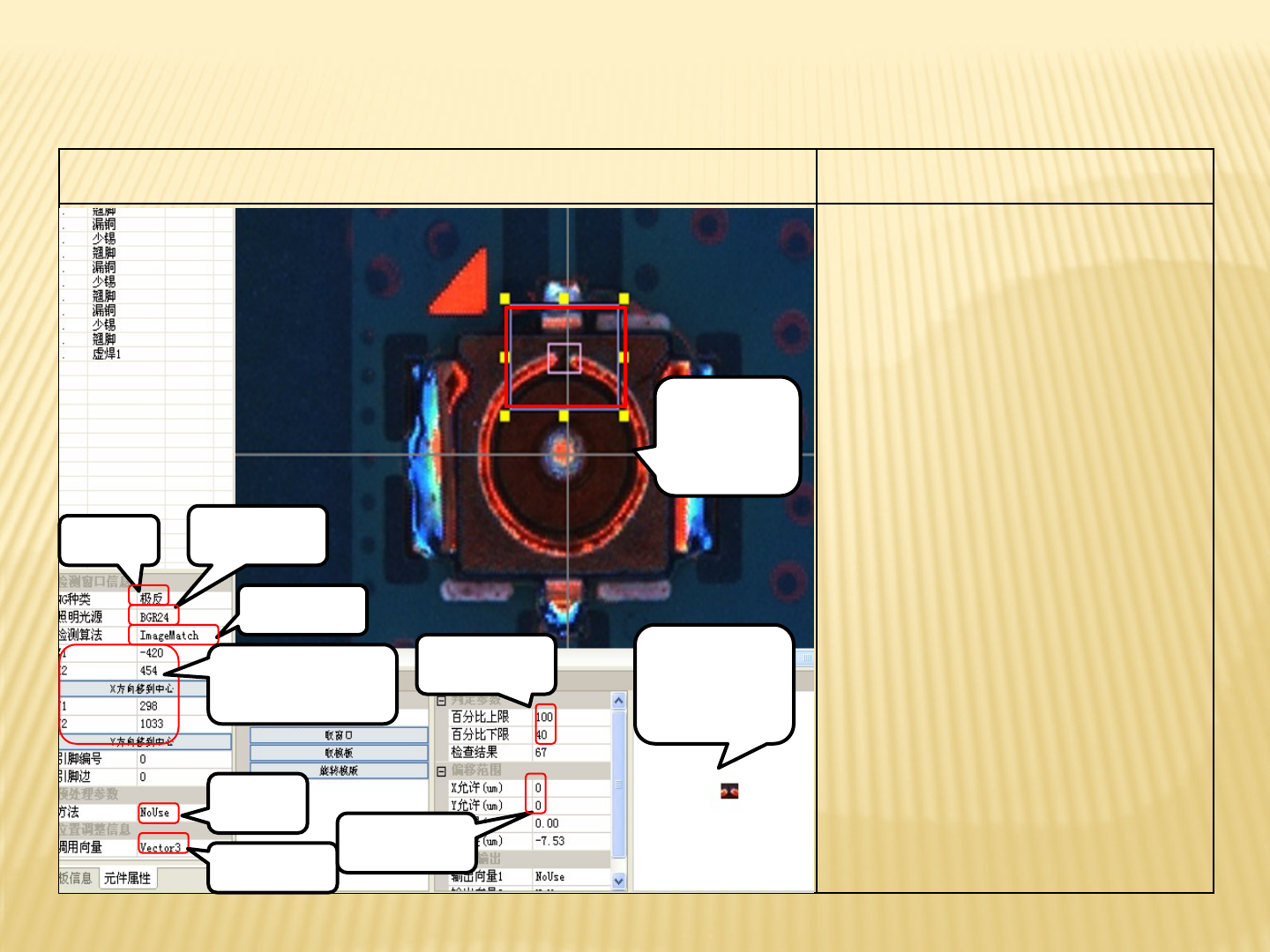

错件的AOI测试图及参数讲解 错件的标准参数
1.
算法:ImageMatch
2.
计算方法:截取能区分元件极
性的特殊部位发图象，图象一
定要清晰端正
3.
判定参数: 40-100
4.
偏移范围一般为0
5.
调用向量: Vector3
6.
搜索范围:一般范围在红色方
框区域大小就
OK
NG种类:
错件
照明光源:
默认为BGR24
1.算法:
ImageMatch
预处理方
法:一般默
认Nouse
5.调用向
量:Vector3
3.判定参数:40-100
2. 截取能区分元件
极性的特殊部位发
图象，图象一定要
清晰端正
6.搜索范围:一般
范围在红色方框
区域大小就OK
X1.X2.Y1,Y2指的是元件
的搜索筐范围以及离元件
中心的距离
4.偏移范围一般
默认为0
十四.ANTENNA(圆型天线)类的各项参数标准----少锡
99
7.

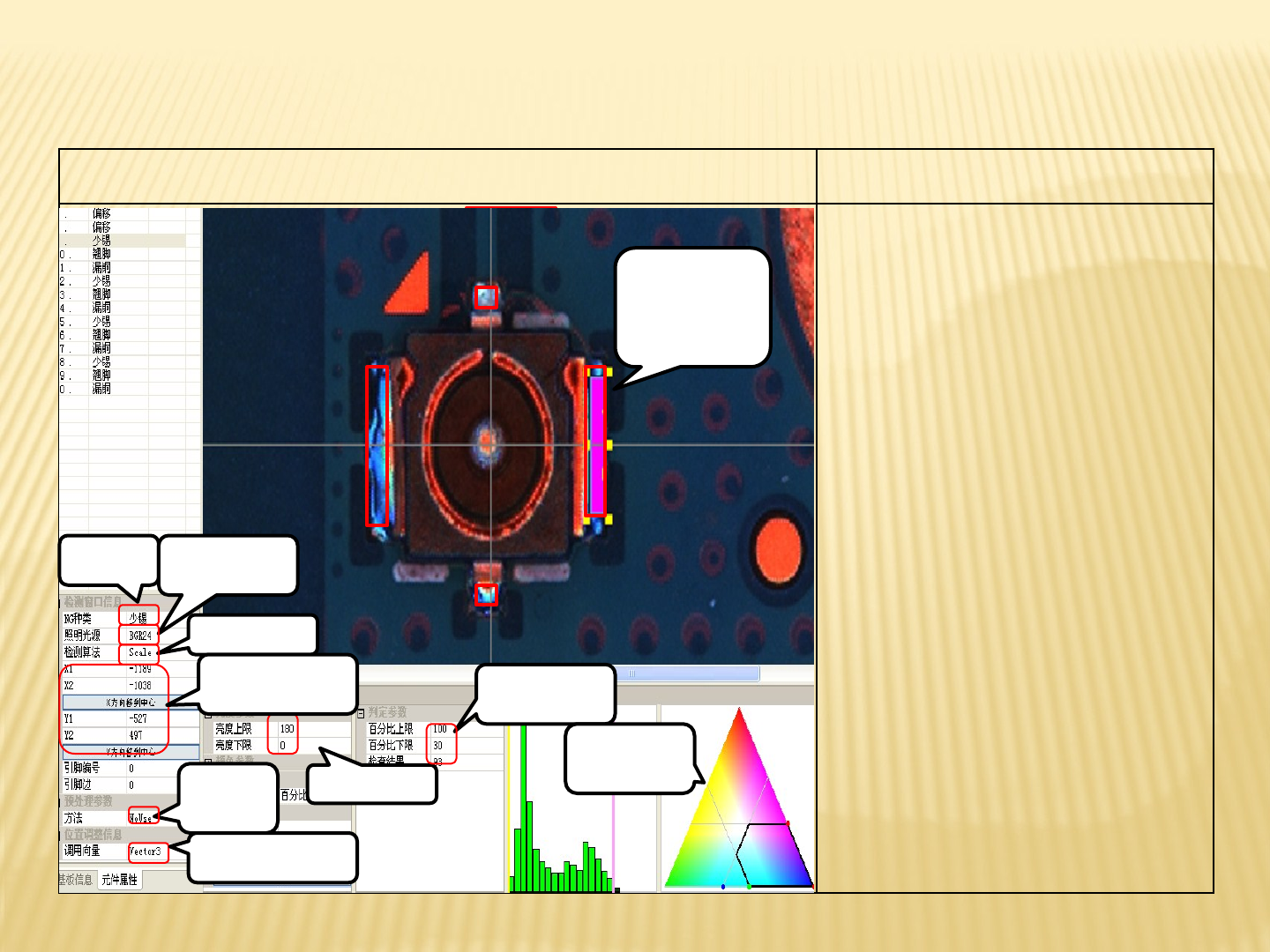

少锡的AOI测试图及参数讲解 少锡的标准参数
1.
算法:Scale
2.
计算方法:抽取锡膏的颜色蓝
色来确认是否少锡
3.
亮度: 0-180
4.
判定参数: 30-100
5.
调用向量: Vector3
6.
搜索范围:一般范围
在天线的
四个焊盘的焊锡上的四个红色
方框区域大小就
OK
7
抽取颜色:蓝色
NG种类:少
锡
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般默
认Nouse
5.调用向
量:Vector3
2.亮度:0-180
3.判定参数:30-100
6.搜索范围:一般范
围 在天线的四个焊
盘的焊锡上的四个
红色方框区域大小
就OK
X1.X2.Y1,Y2指的是
元件的搜索筐范围以
及离元件中心的距离
7.抽取颜色: 蓝
色
十四.ANTENNA(圆型天线)类的各项参数标准----翘脚
100
8.

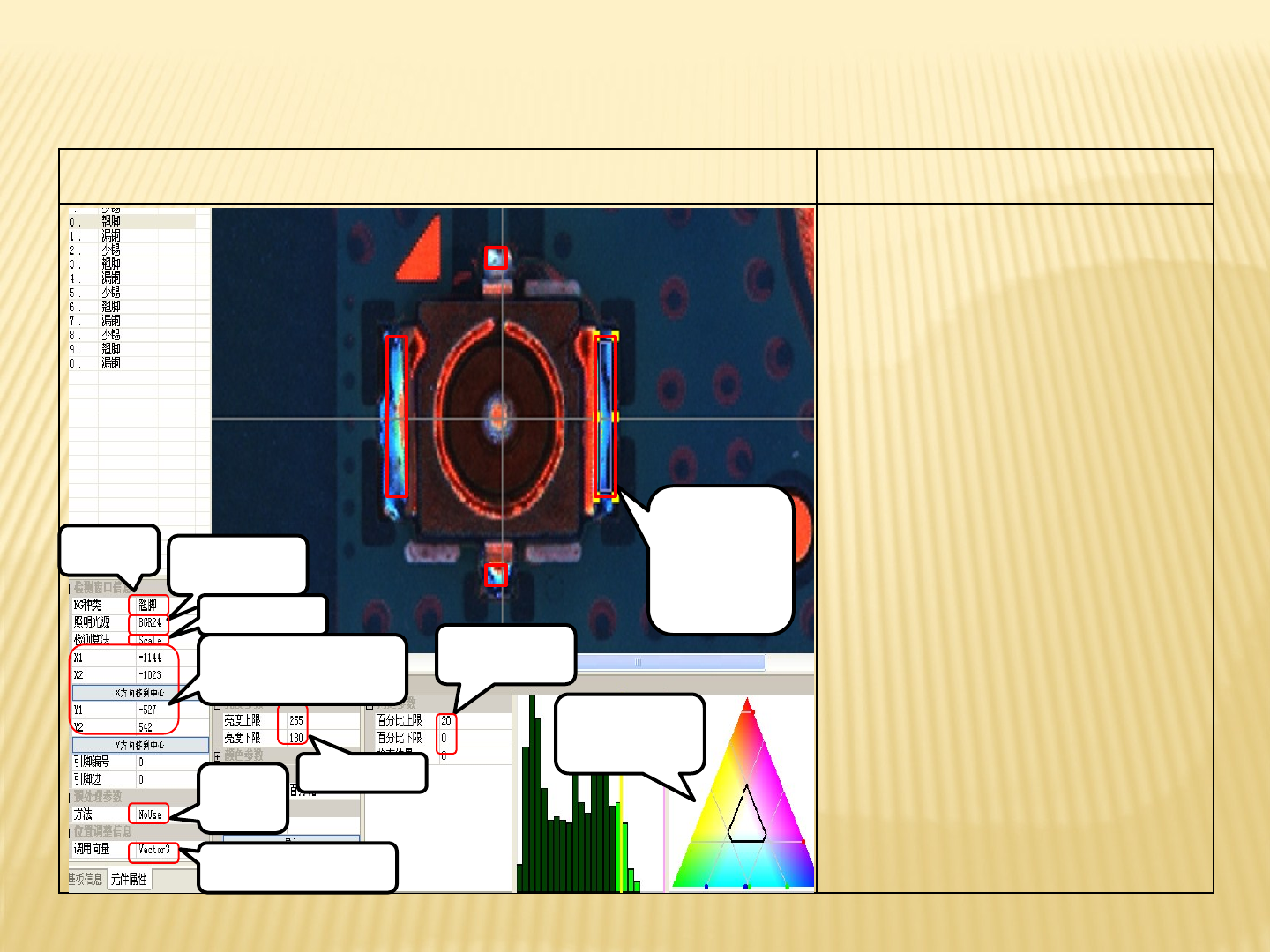

翘脚的AOI测试图及参数讲解 翘脚的标准参数
1.
算法:Scale
2.
计算方法:抽取天线焊点处的
白色来确认是否翘脚
3.
亮度: 180-255
4.
判定参数: 0-20
5.
调用向量: Vector3
6.
搜索范围:一般范围
在天线的
四个焊盘的焊锡上的四个红色
方框区域大小就
OK
7.
抽取颜色:白色
NG种类:翘
脚
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般
默认
Nouse
5.调用向量:Vector3
3.亮度:180-255
4.判定参数:0-20
6.搜索范围:一般
范围 在天线的四
个焊盘的焊锡上
的四个红色方框
区域大小就OK
X1.X2.Y1,Y2指的是元件的搜
索筐范围以及离元件中心的
距离
7.抽取颜色:白色
