十九 . 连接器类的各项参数标准 ---- 偏移 145 6. 偏移的 AOI 测试图及参数讲解 偏移的 标准参数 1. 算法 :Scale 2. 计算方法 : 取连接器本体颜色 放在元件 的边缘来确认元件是 否偏移 3. 亮度 :0 - 70 4. 判定参数 : 50-1 00 5. 调用向量 : Vecto r3 6. 颜色抽去连接 器本身的颜色 7. 搜索范围 : 一般范围在元件边 缘的 4 个红 色的方框区 域大小 就 OK N…

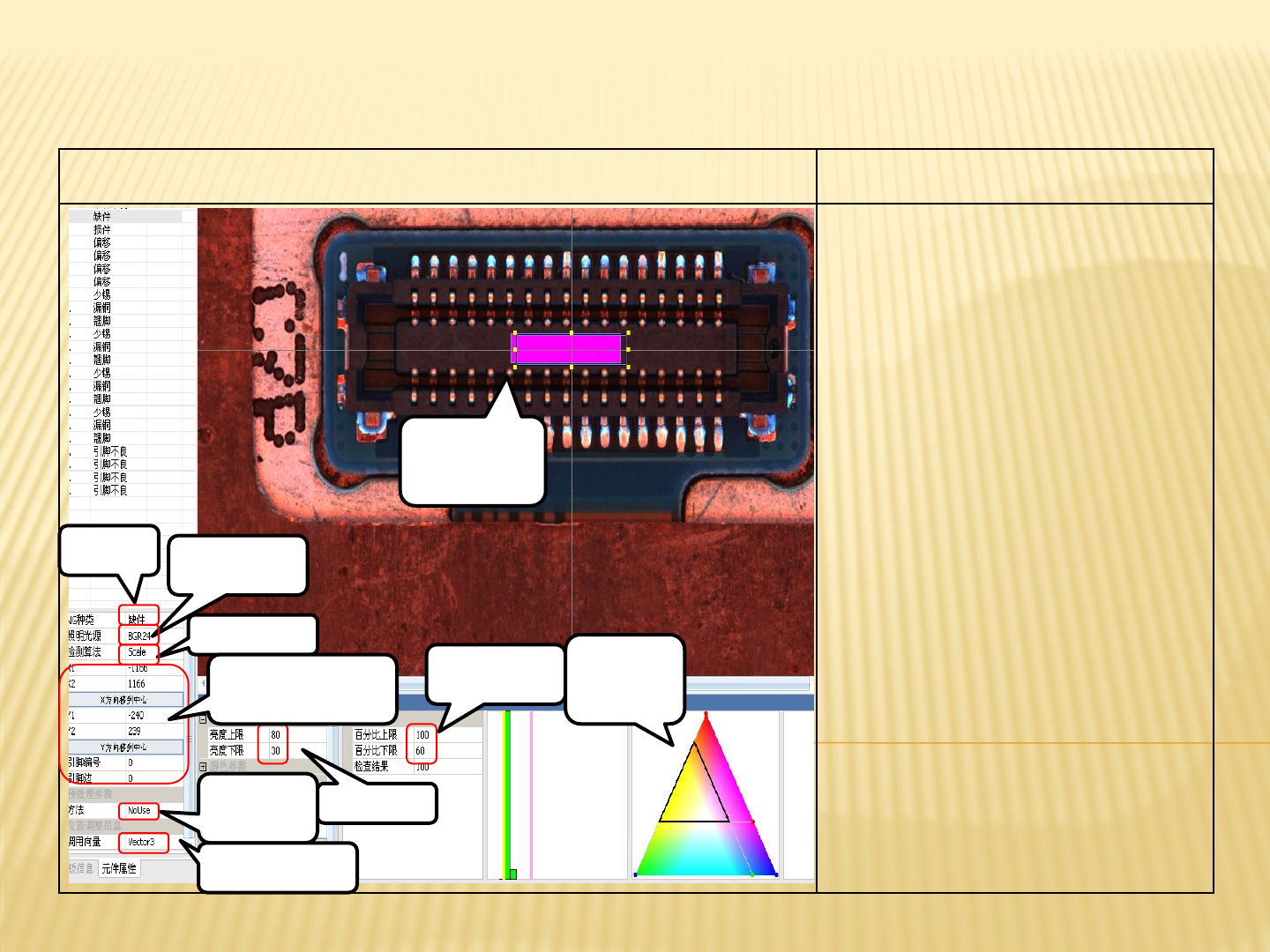

十九. 连接器类的各项参数标准----缺件
144
4.
缺件的AOI测试图及参数讲解 缺件的标准参数
1.
算法:Scale
2.
计算方法:抽取连接器本身的
颜色来确认有无元件
3.
亮度: 30-80
4.
抽取颜色:连接器本身的颜色
5.
判定参数: 60-100
6.
调用向量: Vector3
7.
搜索范围:一般大小为元件内
部的粉红色方框区域大小
NG种类:
缺件
照明光源:
默认为BGR24
1.算法: Scale
预处理方法:
一般默认
Nouse
6.调用向
量:Vector3
3.亮度:30-80
5.判定参数:60-100
4.颜色抽取连
接器本体的颜
色
7.搜索范围:一般
大小为图内元件
内部的两红色方
框区域大小
X1.X2.Y1,Y2指的是元件
的搜索筐范围以及离元件
中心的距离

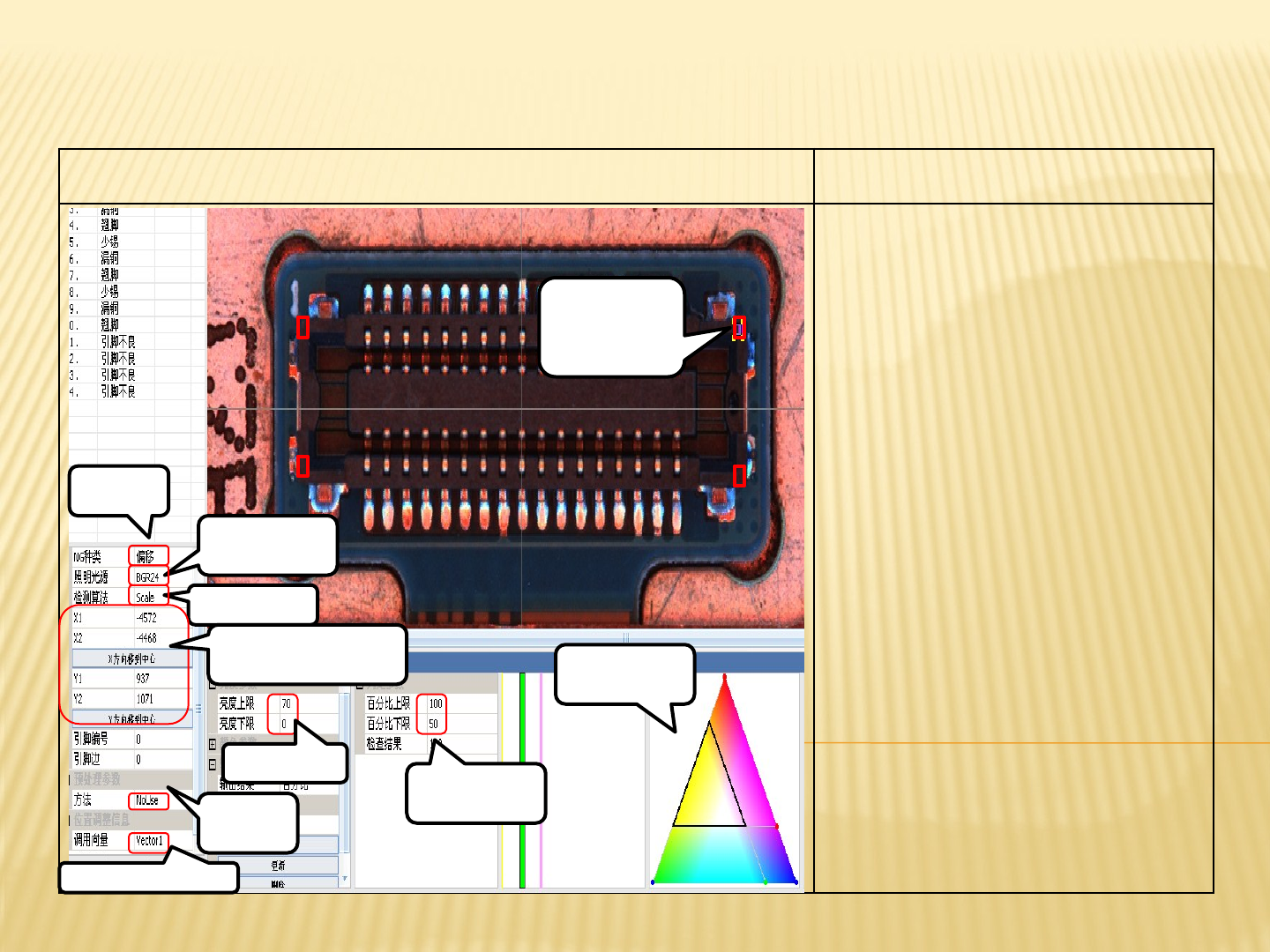

十九. 连接器类的各项参数标准----偏移
145
6.
偏移的AOI测试图及参数讲解 偏移的标准参数
1.
算法:Scale
2.
计算方法:取连接器本体颜色
放在元件的边缘来确认元件是
否偏移
3.
亮度:0-70
4.
判定参数: 50-100
5.
调用向量: Vector3
6.
颜色抽去连接器本身的颜色
7.
搜索范围:一般范围在元件边
缘的
4个红色的方框区域大小
就
OK
NG种类:
偏移
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般默
认Nouse
5.调用向量:Vector1
3.亮度:0-70
4.判定参数:50-100
7.搜索范围:一般
范围在元件边缘
的4个红色的方框
区域大小就OK
X1.X2.Y1,Y2指的是元件的
搜索筐范围以及离元件中
心的距离
6.颜色抽去元件
本身的颜色

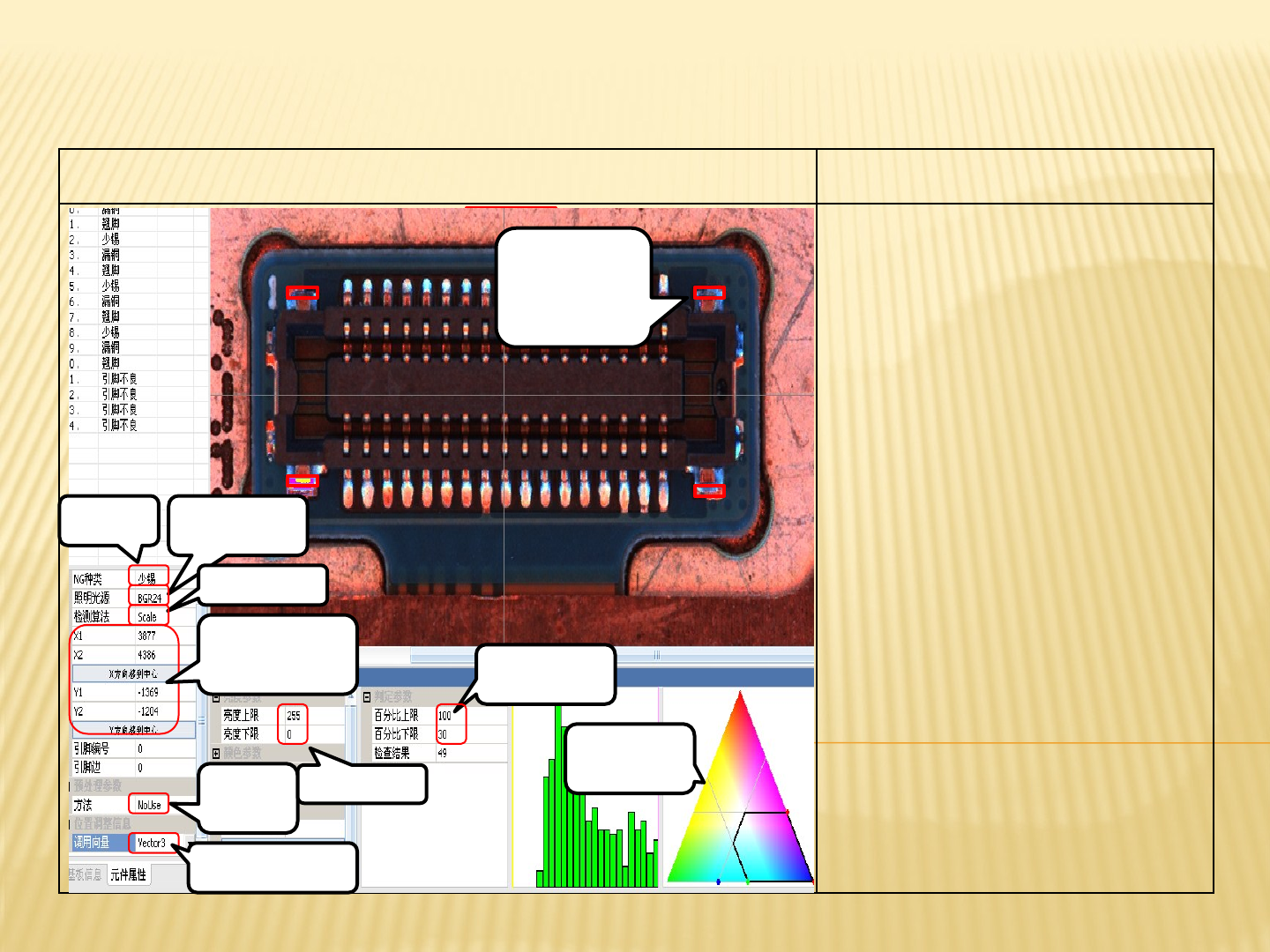

十九. 连接器类的各项参数标准----少锡
146
7.
少锡的AOI测试图及参数讲解 少锡的标准参数
1.
算法:Scale
2.
计算方法:抽取锡膏的颜色蓝
色来确认是否少锡
3.
亮度: 0-2550
4.
判定参数: 30-100
5.
调用向量: Vector3
6.
搜索范围:一般范围
在连接器
的四个大引脚焊盘的焊锡上的
四个红色方框区域大小就
OK
7
抽取颜色:蓝色
NG种类:少
锡
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般默
认Nouse
5.调用向
量:Vector3
2.亮度:0-255
3.判定参数:30-100
6.搜索范围:一般范
围 在连接器的四个
大引脚焊盘的焊锡
上的四个红色方框
区域大小就OK
X1.X2.Y1,Y2指的是
元件的搜索筐范围
以及离元件中心的
距离
7.抽取颜色: 蓝
色
