五 . 二极管类的各项参数标准 ---- 少锡 40 7. 少锡的 AOI 测试图及参数讲解 少锡的标准参数 1. 算法 :Scale 2. 计算方法 : 抽取二极管电极两 端锡膏的 颜色蓝色 3. 亮度 : 0- 180 4. 判定参数 : 20-1 00 5. 调用向量 : Vecto r3 6. 搜索范围 : 一般大小为图内元 件两电极 前的两个方框区域大 小 7 抽取颜色 : 蓝色 NG 种类 : 少 锡 照明光源 : 默认为 …
五.二极管类的各项参数标准----损件
39
6.
损件的AOI测试图及参数讲解 损件的标准参数
1.
算法:Range
2.
计算方法:元件中间亮度做差
值计算
3.
判定参数: 0-80
4.
调用向量: Vector3
5.
搜索范围:一般大小为图内二
极管内部的方框区域大小
NG种类:
损件
照明光源:
默认为BGR24
1.算法: Range
预处理方
法:一般
默认
Nouse
4.调用向量:Vector3
X/Y领域:4
3.判定参数:0-80
5.搜索范围:一般
范围在二极管以
内的方框区域大
小就OK
X1.X2.Y1,Y2指的是
元件的搜索筐范围
以及离元件中心的
距离
五.二极管类的各项参数标准----少锡
40
7.
少锡的AOI测试图及参数讲解 少锡的标准参数
1.
算法:Scale
2.
计算方法:抽取二极管电极两
端锡膏的颜色蓝色
3.
亮度: 0-180
4.
判定参数: 20-100
5.
调用向量: Vector3
6.
搜索范围:一般大小为图内元
件两电极前的两个方框区域大
小
7
抽取颜色:蓝色
NG种类:少
锡
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般
默认
Nouse
5.调用向
量:Vector3
2.亮度:0-180
3.判定参数:20-100
6.搜索范围:一般范
围在二极管两个电
极前端的两个红色
方框区域大小就
OK
X1.X2.Y1,Y2指的是元件的
搜索筐范围以及离元件中
心的距离
7.抽取颜色: 蓝
色

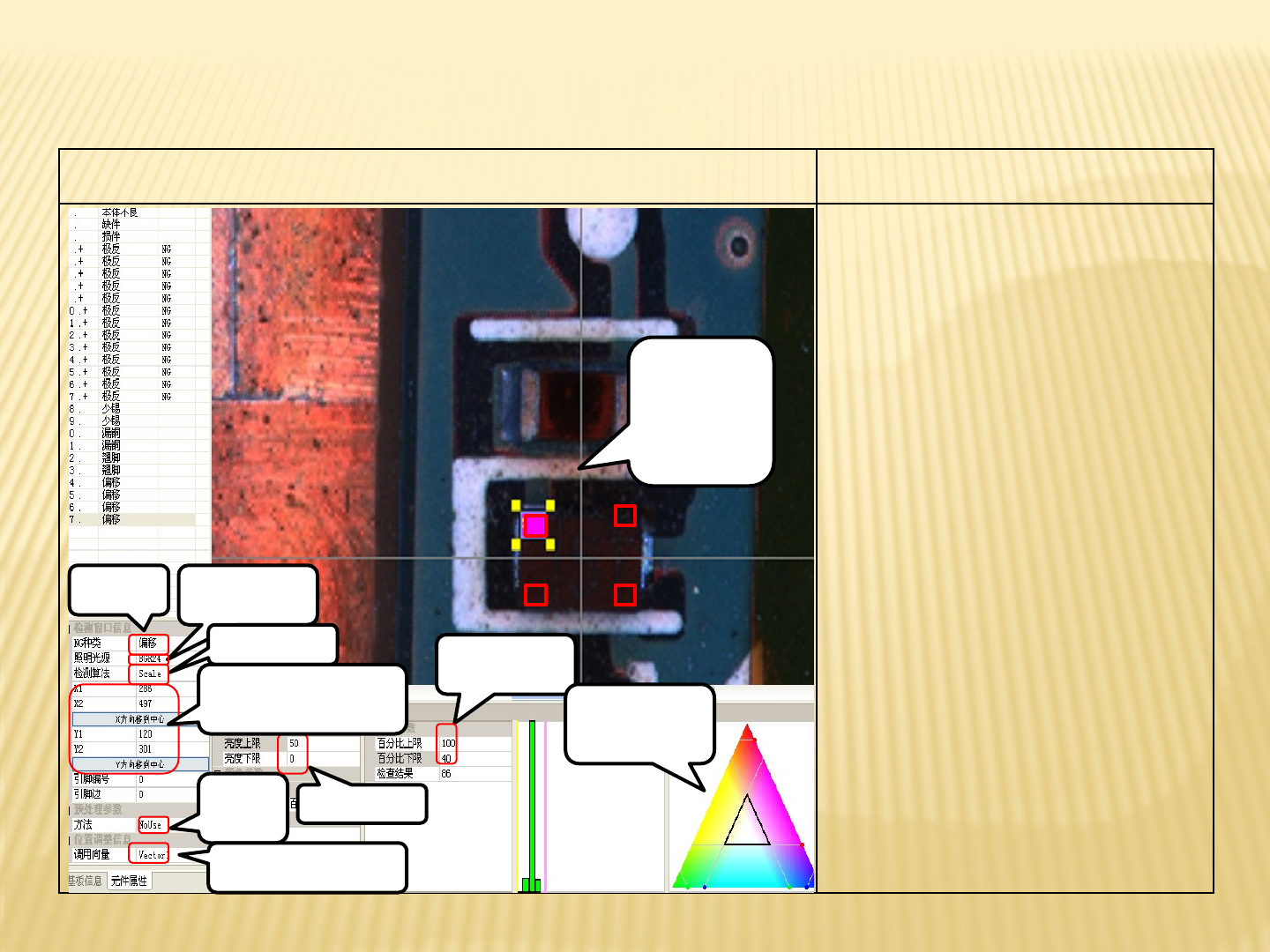

五.二极管类的各项参数标准----偏移
41
8.
偏移的AOI测试图及参数讲解 偏移的标准参数
1.
算法:Scale
2.
计算方法:抽取二极管本身的
颜色放在元件的四周来确认是
否元件偏移
3.
亮度: 0-50
4.
判定参数: 40-100
5.
调用向量: Vector3
6.
搜索范围:一般范围在二极管
边缘的四个红色方框区域大小
就
OK
7.
抽取颜色:二极管本
身的颜色
NG种类:偏
移
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般
默认
Nouse
5.调用向量:Vector1
3.亮度:0-50
4.判定参数:40-100
6.搜索范围:一般
范围在二极管边
缘的四个红色方
框区域大小就
OK
X1.X2.Y1,Y2指的是元件的搜
索筐范围以及离元件中心的
距离
7.抽取颜色为二极
管本身的颜色
