六 . 三极管类的各项参数标准 ---- 少锡 48 7. 少锡的 AOI 测试图及参数讲解 少锡的标准参数 1. 算法 :Scale 2. 计算方法 : 抽取三极管三个电 极上锡膏 的颜色蓝色来确认是 否少锡 3. 亮度 : 30 -255 4. 判定参数 : 40-1 00 5. 调用向量 : Vecto r3 6. 搜索范围 : 一般范围在三极管 三个电 极前 端的两个红色 方框 区域大小就 OK 7 抽取颜色 : 蓝色 NG 种…
六.三极管类的各项参数标准----偏移
47
6.
偏移的AOI测试图及参数讲解 偏移的标准参数
1.
算法:Range
2.
计算方法:取元件的本体颜色
放在元件的边缘来确认元件是
否偏移
3.
亮度:0-180
4.
判定参数: 60-100
5.
调用向量: Vector3
6.
颜色抽去元件本身的颜色
7.
搜索范围:一般大小为图内元
件内部的方框区域大小
NG种类:
偏移
照明光源:
默认为BGR24
1.算法: Scale
预处理方法:一
般默认Nouse
5.调用向量:Vector3
3.亮度:0-180
4.判定参数:060-
100
7.搜索范围:一般
范围在元件边缘
的4个红色的方框
区域大小就OK
X1.X2.Y1,Y2指的是元件
的搜索筐范围以及离元件
中心的距离
6.颜色抽去元件
本身的颜色
六.三极管类的各项参数标准----少锡
48
7.

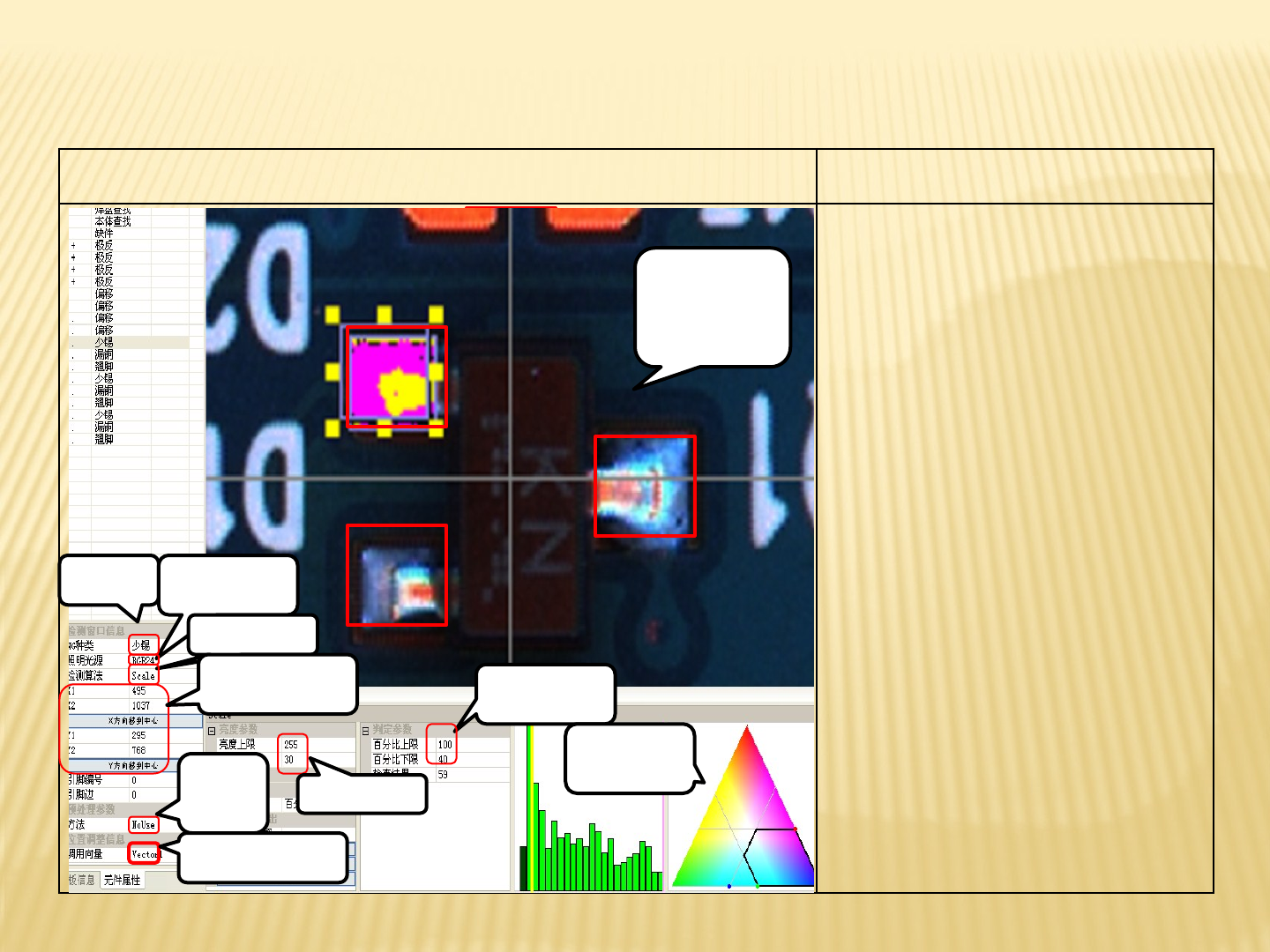

少锡的AOI测试图及参数讲解 少锡的标准参数
1.
算法:Scale
2.
计算方法:抽取三极管三个电
极上锡膏的颜色蓝色来确认是
否少锡
3.
亮度: 30-255
4.
判定参数: 40-100
5.
调用向量: Vector3
6.
搜索范围:一般范围在三极管
三个电极前端的两个红色方框
区域大小就
OK
7
抽取颜色:蓝色
NG种类:少
锡
照明光源:
默认为BGR24
1.算法: Scale
预处理
方法:一
般默认
Nouse
5.调用向
量:Vector3
2.亮度:30-255
3.判定参数:40-100
6.搜索范围:一般范
围在三极管三个电
极前端的两个红色
方框区域大小就
OK
.X1.X2.Y1,Y2指的是
元件的搜索筐范围以
及离元件中心的距离
7.抽取颜色: 蓝
色
六.三极管类的各项参数标准----翘脚
49
8.
翘脚的AOI测试图及参数讲解 翘脚的标准参数
1.
算法:Scale
2.
计算方法:抽取三极管三个电
极上的白色来确认是否翘脚
3.
亮度: 180-255
4.
判定参数: 0-20
5.
调用向量: Vector3
6.
搜索范围:一般范围在三极管
三个电极前端的两个红色方框
区域大小就
OK
7.
抽取颜色:白色
NG种类:翘
脚
照明光源:
默认为BGR24
1.算法: Scale
预处理方
法:一般
默认
Nouse
5.调用向量:Vector3
3.亮度:180-255
4.判定参数:0-20
6.搜索范围:一般
范围在三极管三
个电极前端的两
个红色方框区域
大小就OK
X1.X2.Y1,Y2指的是元件的搜
索筐范围以及离元件中心的
距离
7.抽取颜色:白色
255
180
