七 .LED 灯类的各项参数标准 ---- 焊盘不良 52 2. 焊盘不良的 AOI 测试图及参数讲解 焊盘不良的标准参数 1. 算法 :ImageMat ch 2. 计算方法 : 截取图象为元件周 围的 MAR K 点或能确定元件位 子的特 殊位 子，截取的图 片一 定要清晰端正 3. 判定参数 :40-100 4. 横 / 纵 向分隔： 1 反向允许： NO 5. 输出向量 :Vector1 6. 搜索范围 : 一般大小为图内元 件…
七.LED灯类的各项参数标准---- AREA
51
1.Area
的AOI测试图及参数讲解
Area
的标准参数
1
因为Area
不做任何检查所
以并无标准参数
NG种类: Area

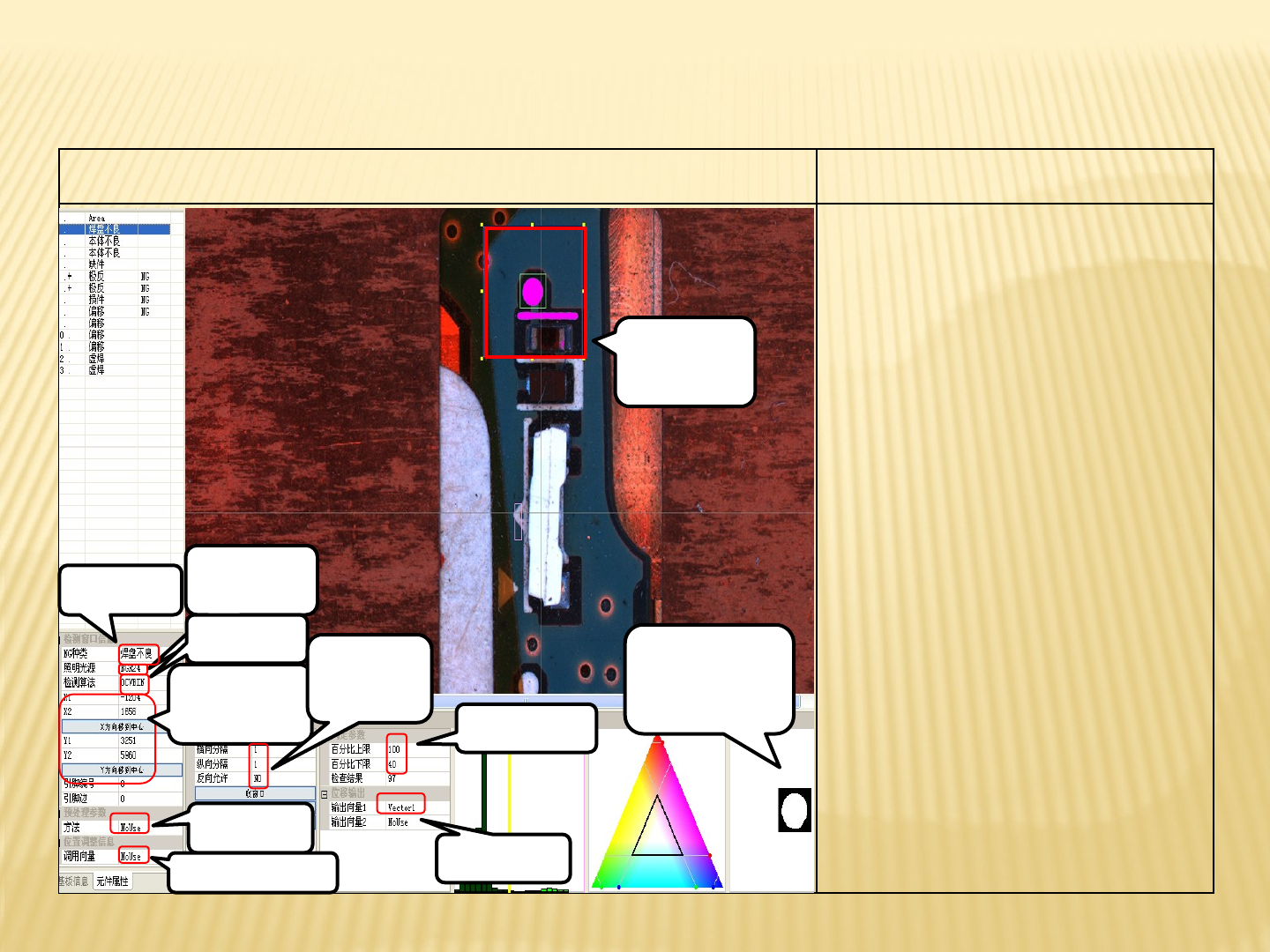

七.LED灯类的各项参数标准----焊盘不良
52
2.
焊盘不良的AOI测试图及参数讲解 焊盘不良的标准参数
1.
算法:ImageMatch
2.
计算方法:截取图象为元件周
围的
MARK点或能确定元件位
子的特殊位子，截取的图片一
定要清晰端正
3.
判定参数:40-100
4.
横/纵向分隔：1
反向允许：NO
5.
输出向量:Vector1
6.
搜索范围:一般大小为图内元
件周围的红框大小
NG种类: 焊盘
不良
照明光源:
默认为
BGR24
1.算法:
OCVBIN
X1.X2.Y1,Y2指的
是元件的搜索筐
范围以及离元件
中心的距离
预处理方法:一
般默认Nouse
调用向量:Nouse
3.判定参数:40-100
4.输出向
量:Vector1
4.横/纵向分隔
一般为1,
反向允许: NO
2.截取图象为元件周
围的MARK点或能确
定元件位子的特殊位
子，截取的图片一定
要清晰端正
6.搜索范围:一般
在红框范围大小
就OK

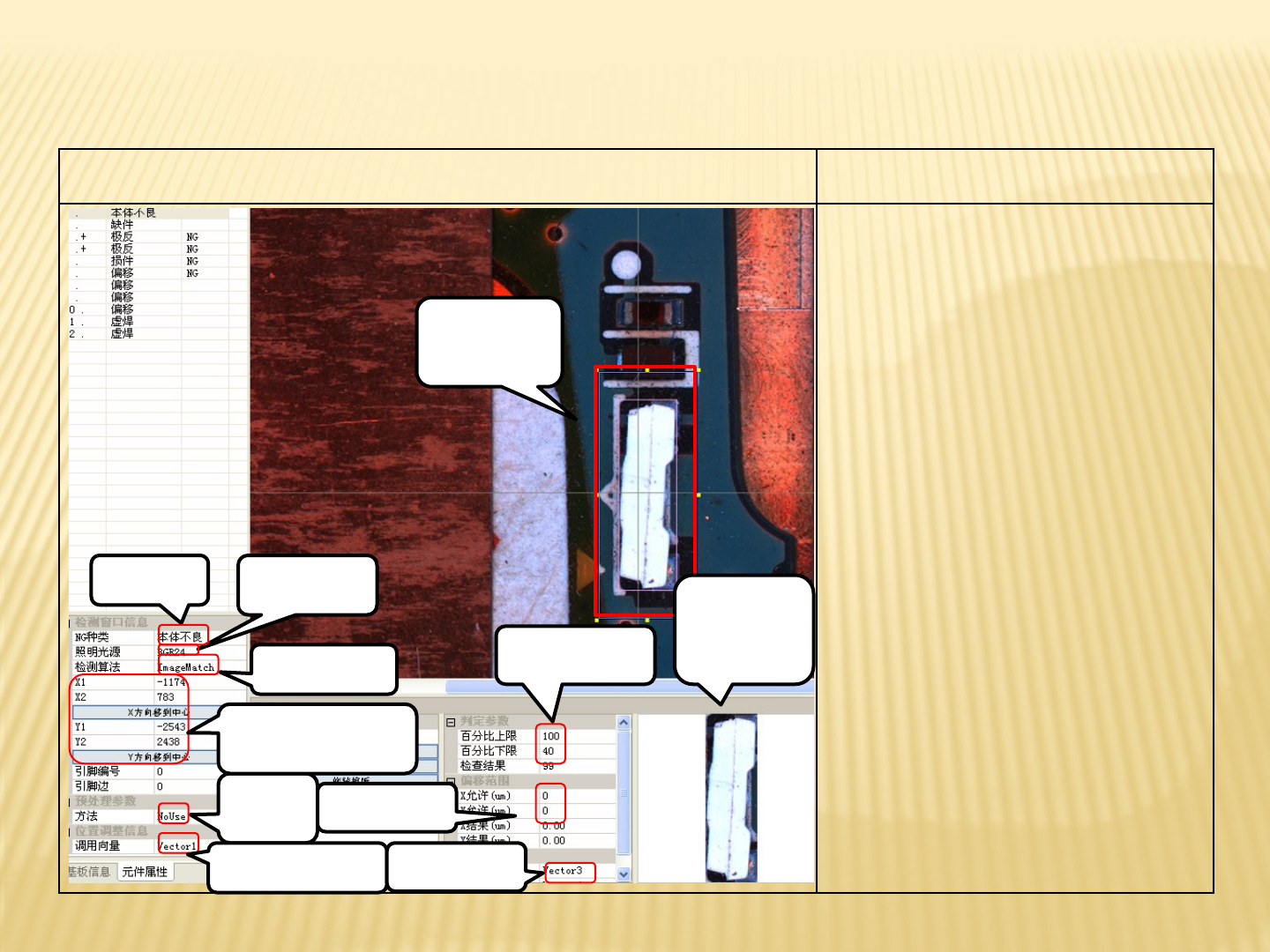

七.LED灯类的各项参数标准----本体不良
53
3.
本体不良的AOI测试图及参数讲解 本体不良的标准参数
1.
算法:ImageMatch
2.
计算方法:截取元件本体的图
象来确认元件本体的中心，图
片一定要清晰端正
3.
判定参数：40-100
4.
偏移范围X/Y允许：0
5.
调用向量:Vector1
6.
输出向量Vector3
7.
搜索范围:一般大小为图内元
件周围的红筐大小
NG种类: 本
体不良
照明光源:
默认为BGR24
1.算法:
ImageMatch
预处理方
法:一般默
认Nouse
5.调用向量:Vector1
6.输出向
量:Vector3
7.搜索范围:一般
在红框范围大小
就OK
X1.X2.Y1,Y2指的是元件的
搜索筐范围以及离元件中
心的距离
5.判定参数:40-100
7.截取图象为元
件的本体，图片
一定要清晰端正
4.偏移范围一般
X/Y默认为0
