十七 . SIM 卡座类的各项参数标准 ---- 偏移 125 6. 偏移的 AOI 测试图及参数讲解 偏移的 标准参数 1. 算法 :Scale 2. 计算方法 : 取白色线条的颜色 放在白线 上来确认元件是否有 卡座压线偏移 3. 亮度 :140-255 4. 判定参数 : 5- 30 5. 调用向量 : Vecto r1 6. 颜色抽取白色 线条的颜色 7. 搜索范围 : 一般范围在元 件周 围的白 色线 条上的红色的 方框 区域…
十七. SIM卡座类的各项参数标准----极反
124
5.
极反的AOI测试图及参数讲解 极反的标准参数
1.
算法:ImagrMatch
2.
计算方法:截取能区分元件极
性的特殊部位发图象，图象一
定要清晰端正
3.
判定参数: 50-100
4.
横向分隔:1
纵向分隔:2
反向允许:NO
5.
调用向量: Vector1
6.
搜索范围:一般范围在红色方
框区域大小就
OK
NG种类:
极反
照明光源:
默认为BGR24
1.算法: OCVBIN
预处理方法:
一般默认
Nouse
5.调用向
量:Vector1
3.判定参数:50-100
2. 截取能区分元件
极性的特殊部位发
图象，图象一定要
清晰端正
6.搜索范围:一般
范围在红色方框
区域大小就OK
X1.X2.Y1,Y2指的是元件
的搜索筐范围以及离元件
中心的距离
4.横向分隔:1
纵向分隔:2
反向允许:NO
十七. SIM卡座类的各项参数标准----偏移
125
6.
偏移的AOI测试图及参数讲解 偏移的标准参数
1.
算法:Scale
2.
计算方法:取白色线条的颜色
放在白线上来确认元件是否有
卡座压线偏移
3.
亮度:140-255
4.
判定参数: 5-30
5.
调用向量: Vector1
6.
颜色抽取白色线条的颜色
7.
搜索范围:
一般范围在元件周
围的白色线条上的红色的方框
区域大小就
OK
NG种类:
偏移
1.算法: Scale
预处理方法:一般
默认Nouse
5.调用向量:Vector1
3.亮度:140-255
4.判定参数:5-30
7.搜索范围:一般
范围在元件周围
的白色线条上的
红色的方框区域
大小就OK
X1.X2.Y1,Y2指的是元件的
搜索筐范围以及离元件中
心的距离
6.颜色抽去白色
线条的颜色
照明光源:
默认为BGR24

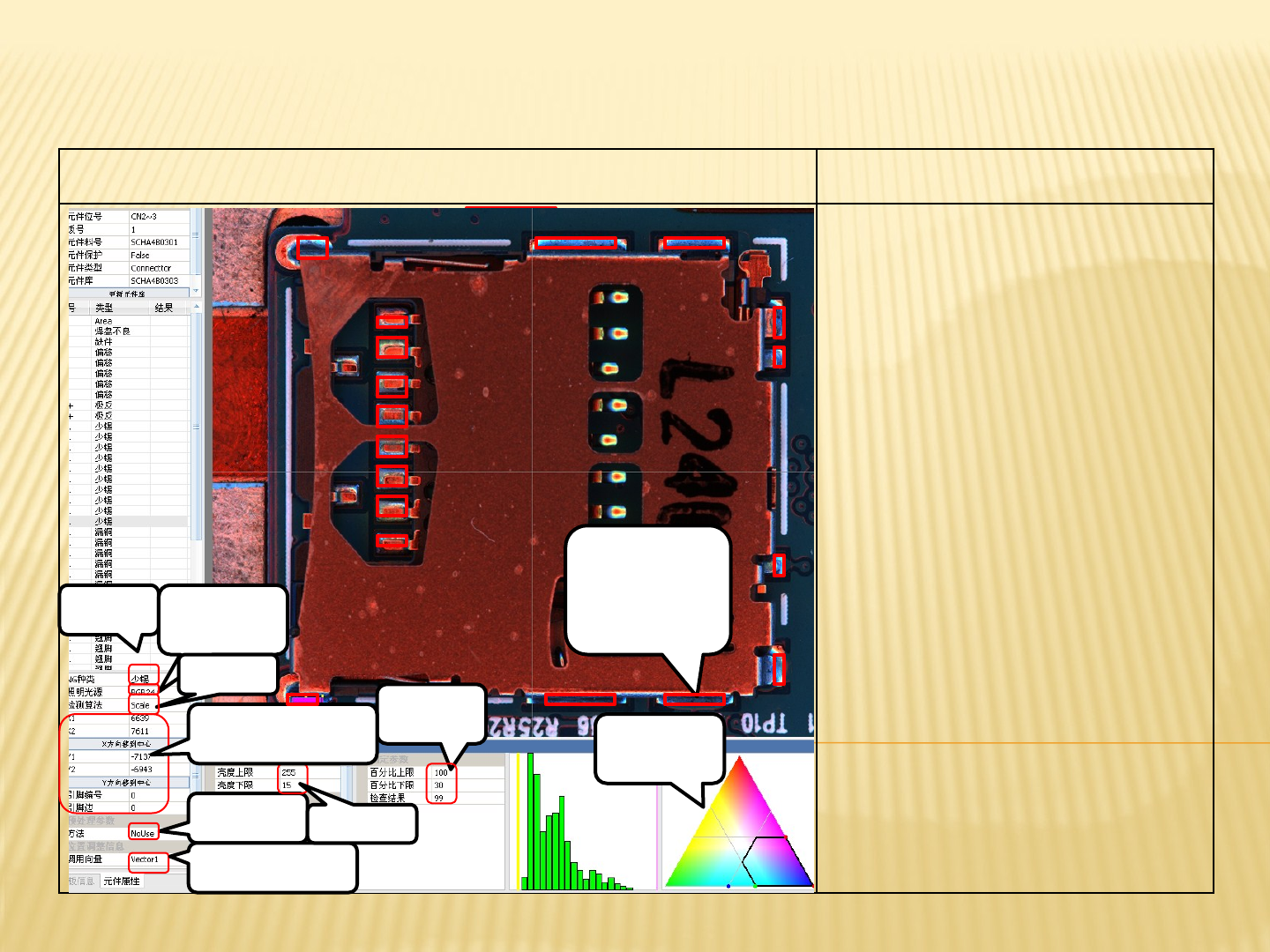

十七. SIM卡座类的各项参数标准----少锡
126
7.
少锡的AOI测试图及参数讲解 少锡的标准参数
1.
算法:Scale
2.
计算方法:抽取锡膏的颜色蓝
色来确认是否少锡
3.
亮度: 15-180
4.
判定参数: 30-100
5.
调用向量: Vector3
6.
搜索范围:一般范围 在USB周
围所有的焊锡的部位
,检查框
一般正好和焊锡部位一样大小,
如图的所有红色方框大小
.
7.
抽取颜色:蓝色
NG种类:少
锡
照明光源:
默认为
BGR24
1.算法:
Scale
预处理方法:一
般默认Nouse
5.调用向
量:Vector1
3.亮度:15-255
4.判定参
数:30-100
6.搜索范围:一般范围
在卡座周围所有的焊
锡的部位,检查框一
般正好和焊锡部位一
样大小,如图的所有
红色方框大小.
X1.X2.Y1,Y2指的是元件
的搜索筐范围以及离元件
中心的距离
7.抽取颜色: 蓝
色
