十八. 排插类的各项参数标准----引脚不良
135
6.

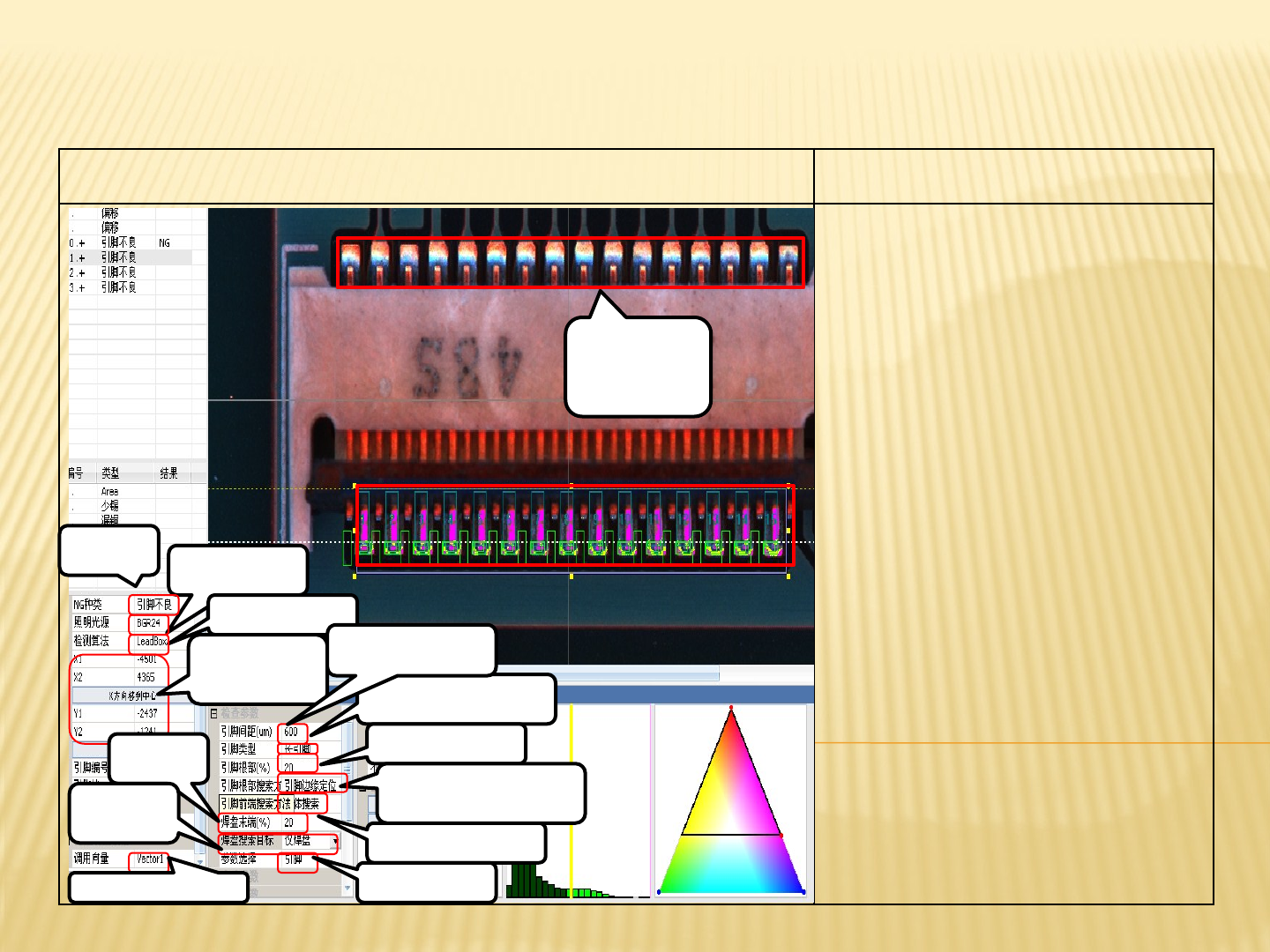

引脚不良的AOI测试图及参数讲解 引脚不良的标准参数
1.
算法:LeadBox
2.
计算方法:利用引脚间特殊定位
来测试每个引脚的各种不良
3.
调用向量: Vector1
4.
引脚间距根据元件的实际情况
来定
5.
引脚类型:引脚长焊盘短为
长引
脚
,引脚短焊盘长则为短引脚
6.
引脚根部:引脚边缘定位方法为
20,
本体边缘定位方法则为80
7.
引脚根部搜索方法:引脚边缘定
位表示从元件引脚开始搜索
,本
体边缘定位表示从元件本体开始
搜索
8.
引脚前端搜索方法:整体搜索
9.
焊盘末端:20
10.
焊盘搜索目标:仅焊盘
11.
参数选择表示引脚定位方式
12.
搜索范围:一般范围在元件引
脚上的
2个红色的方框区域大小
就
OK
NG种类:
引脚不良
照明光源:
默认为BGR24
1.算法: LeadBox
5.调用向量:Vector1
5.引脚长焊盘短则为长引脚,
引脚短焊盘长则为短引脚
12.搜索范围:一般
范围在元件引脚
上的2个红色的方
框区域大小就OK
8.引脚前端搜索方法默
认为整体搜索
X1.X2.Y1,Y2指的
是元件的搜索筐
范围以及离元件
中心的距离
4.引脚间距根据元件的
实际情况来定
6..引脚边缘定位则为
20,本体边缘定则为80
7.引脚边缘定位表示从元件
引脚开始搜索,本体边缘定位
表示从元件本体开始搜索
9.焊盘末端
默认为20
10.焊盘搜索
目标默认为
仅焊盘
6.引脚的定位方式

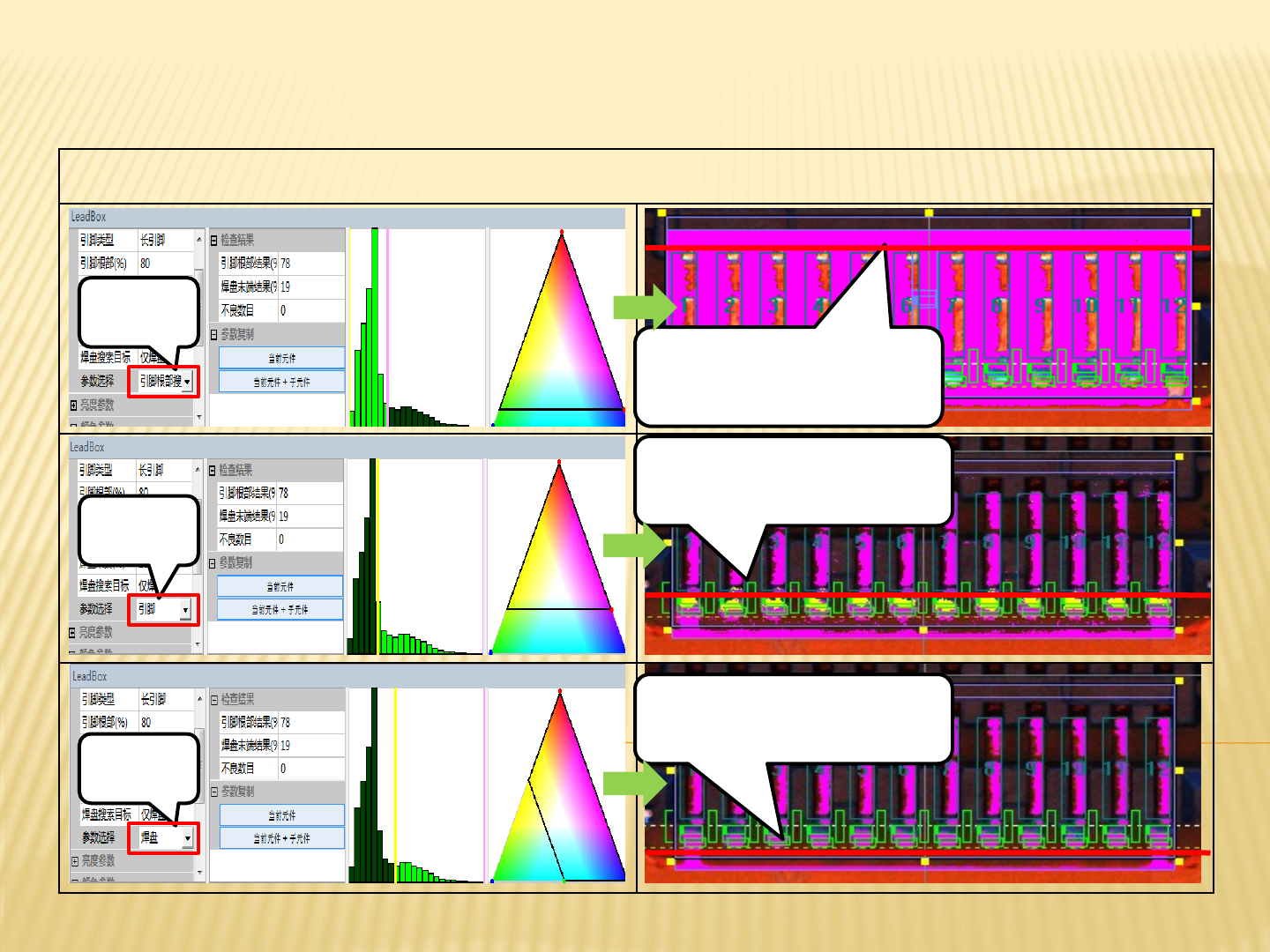

十八. 排插类的各项参数标准----引脚不良的LEDBOX定位方式
1.LEDBOX
的定位方式讲解
1.调节亮度和颜色使引脚与其他颜
色尽量粉红色二值化离,突出引脚.
让与引脚本体根部与红线平齐.
1.引脚根
部搜索
2.调节亮度和颜色使引脚尽量粉红色
二值化分离出来,并且让白线固定在
引脚的末端,与线平齐.
2.引脚
3.调节亮度和颜色使焊盘尽量粉红色
二值化分离出来,并且让黄线固定在
焊盘的末端.与红线平齐.
3.焊盘

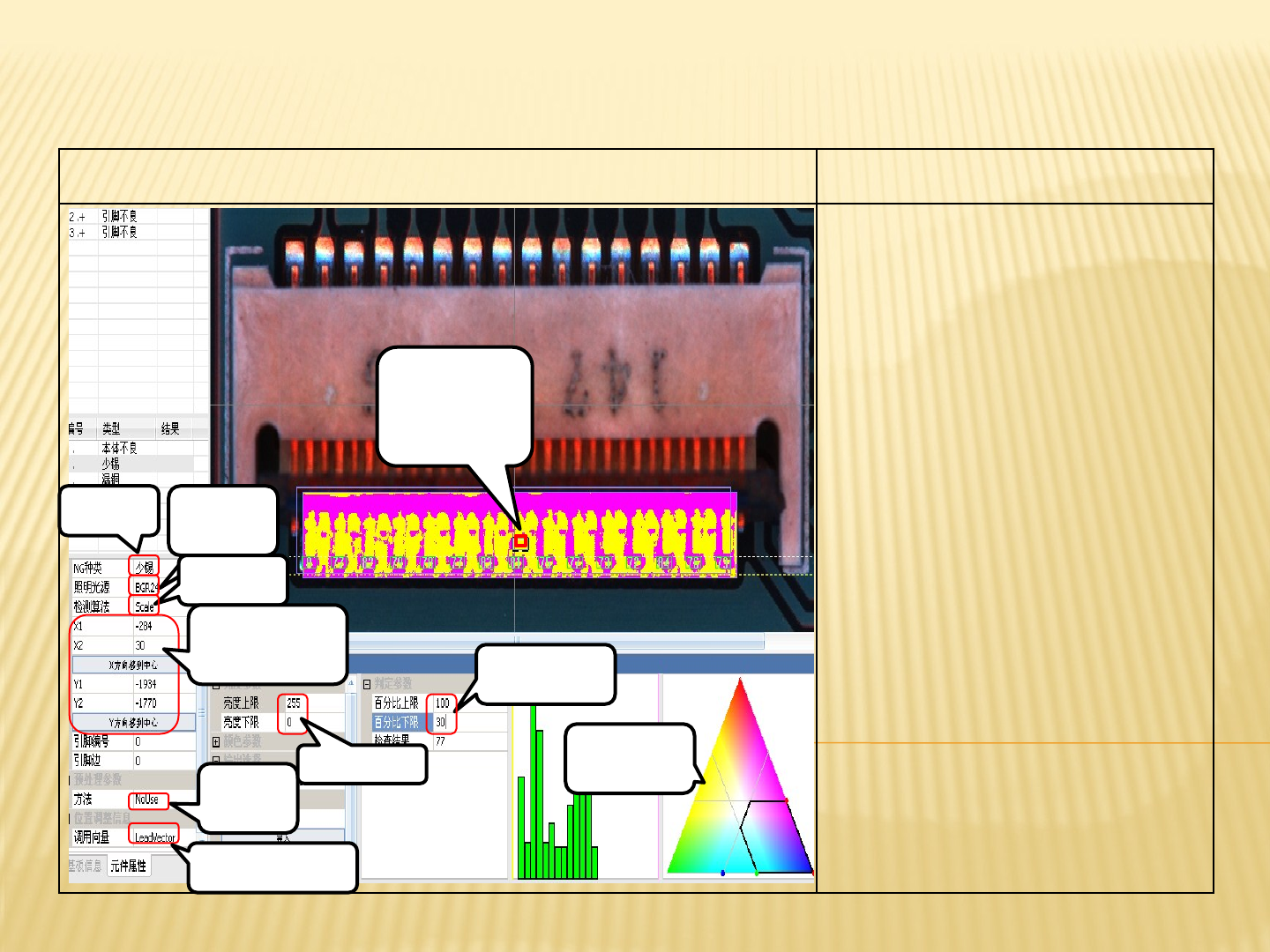

十八. 排插类的各项参数标准----引脚不良少锡
137
7.
引脚不良少锡的AOI测试图及参数讲解 引脚不良少锡的标准参数
1.
算法:Scale
2.
计算方法:抽取锡膏的颜色蓝
色来确认是否少锡
3.
亮度: 0-255
4.
判定参数: 30-100
5.
调用向量: LeadVector
6. 6.
搜索范围:调整引脚上的固
定检查框
,把它调整成红色方
框大小
,则引脚前端所有检查
框都与红框一致
7
抽取颜色:蓝色
预处理方
法:一般默
认Nouse
5.调用向
量:LeadVector
2.亮度:0-255
3.判定参数:30-100
7.抽取颜色: 蓝
色
6.搜索范围:调整引
脚上的固定检查框,
把它调整成红色方
框大小,则引脚前端
所有检查框都与红
框一致
NG种类:少
锡
照明光源:
默认为
BGR24
1.算法:
Scale
X1.X2.Y1,Y2指的是
元件的搜索筐范围
以及离元件中心的
距离
