十七 . SIM 卡座类的各项参数标准 ---- 极反 124 5. 极反的 AOI 测试图及参数讲解 极反 的标准参数 1. 算法 :ImagrM atch 2. 计算方法 : 截取能区分元件极 性的特殊 部位发图象，图象一 定要清晰端正 3. 判定参数 : 50-1 00 4. 横向分隔 :1 纵向分隔 :2 反向允许 :NO 5. 调用向量 : Vecto r1 6. 搜索范围 : 一般范围在红色方 框区域大小就 OK NG 种类…

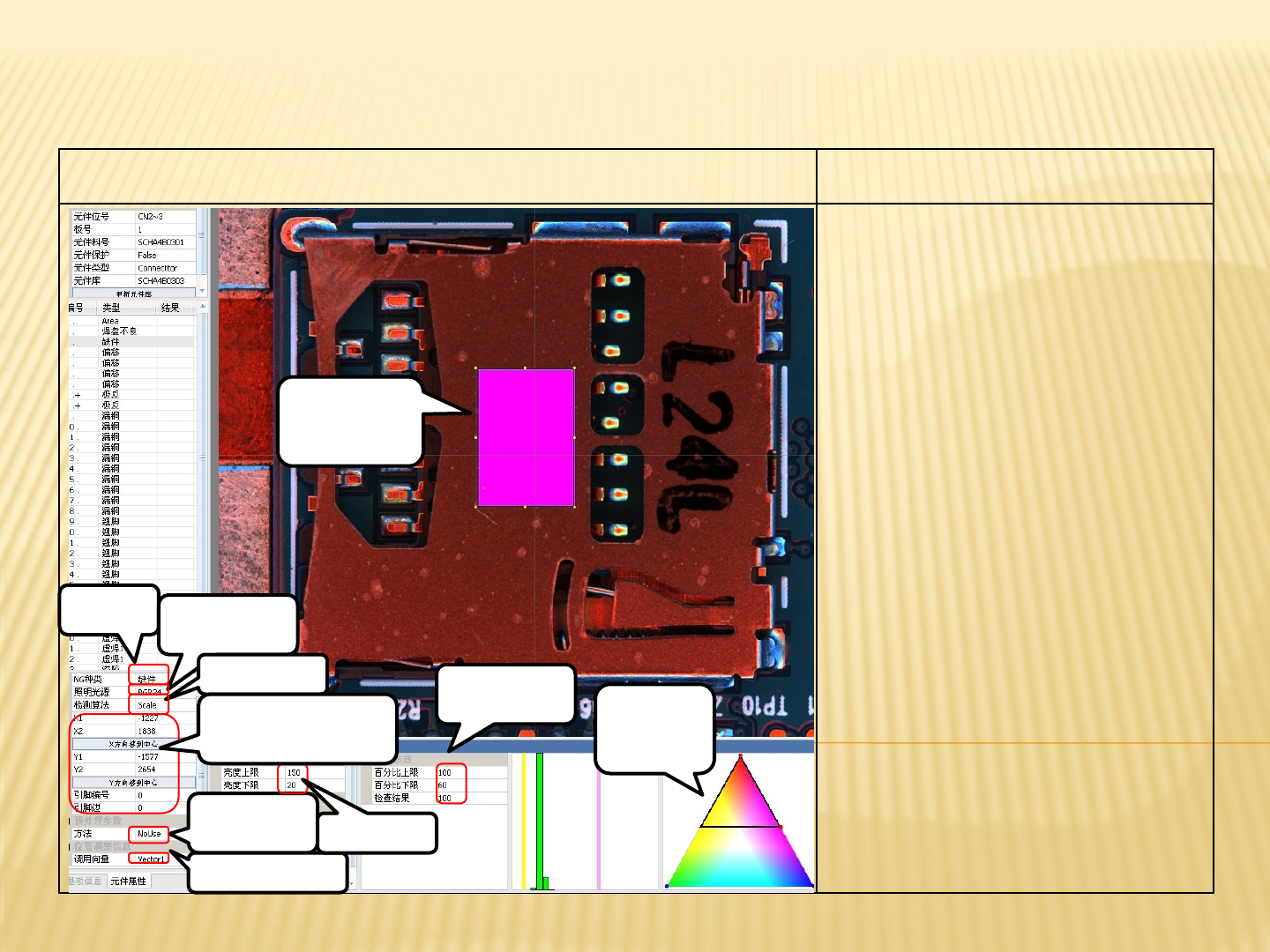

十七. SIM卡座类的各项参数标准----缺件
123
4.
缺件的AOI测试图及参数讲解 缺件的标准参数
1.
算法:Scale
2.
计算方法:抽取卡座本身的颜
色来确认有无元件
3.
亮度: 20-255
4.
抽取颜色:卡座本身的颜色
5.
判定参数: 60-100
6.
调用向量: Vector1
7.
搜索范围:一般大小为图内元
件内部的粉红区域大小
NG种类:
缺件
照明光源:
默认为BGR24
1.算法: Scale
预处理方法:一
般默认Nouse
6.调用向量:Vector1
3.亮度:20-255
5.判定参数:60-100
4.颜色抽取卡
座本身的颜色
7.搜索范围:一般
范围在元件以内
的粉红区域大小
就OK
X1.X2.Y1,Y2指的是元件的
搜索筐范围以及离元件中
心的距离

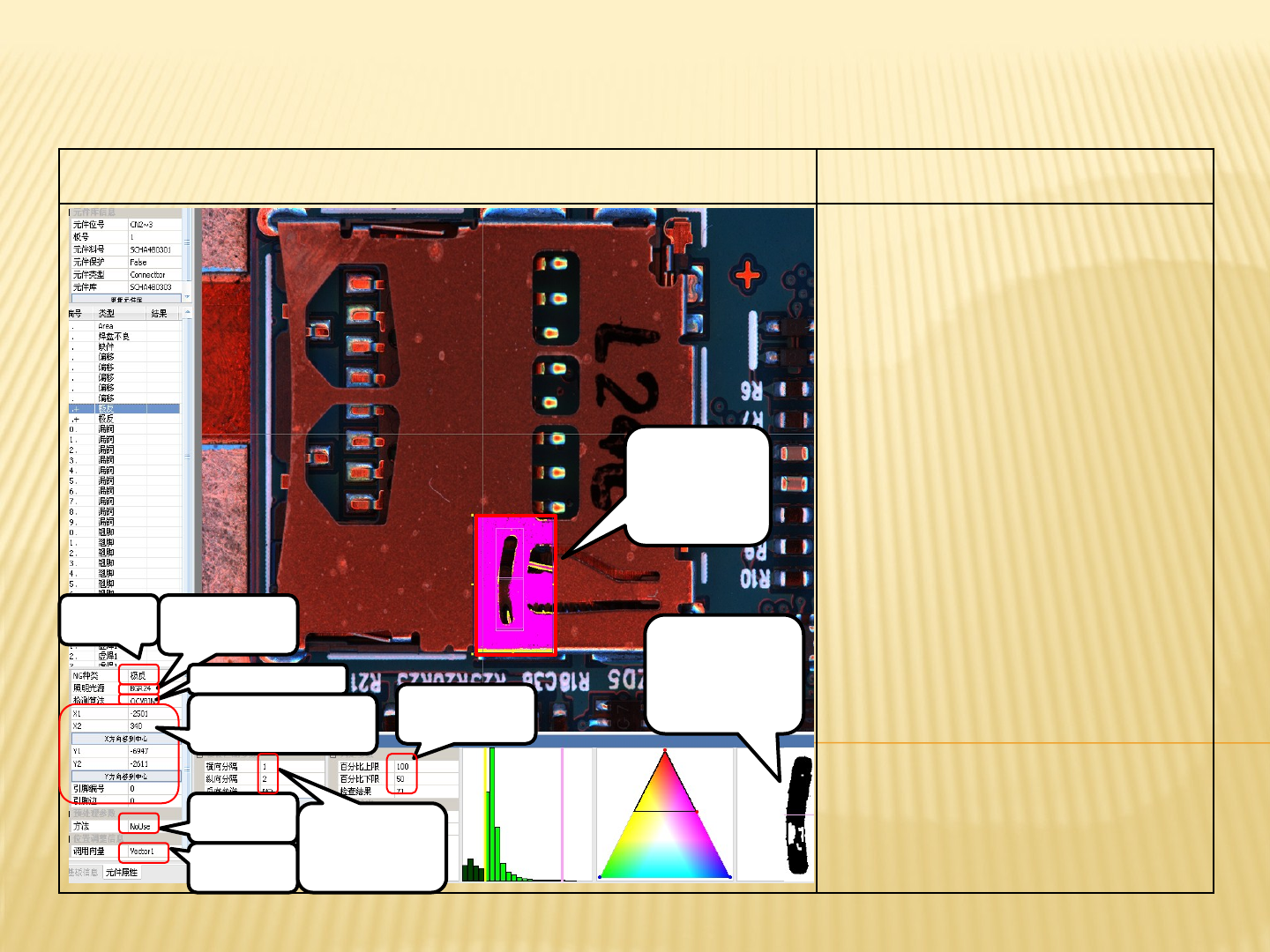

十七. SIM卡座类的各项参数标准----极反
124
5.
极反的AOI测试图及参数讲解 极反的标准参数
1.
算法:ImagrMatch
2.
计算方法:截取能区分元件极
性的特殊部位发图象，图象一
定要清晰端正
3.
判定参数: 50-100
4.
横向分隔:1
纵向分隔:2
反向允许:NO
5.
调用向量: Vector1
6.
搜索范围:一般范围在红色方
框区域大小就
OK
NG种类:
极反
照明光源:
默认为BGR24
1.算法: OCVBIN
预处理方法:
一般默认
Nouse
5.调用向
量:Vector1
3.判定参数:50-100
2. 截取能区分元件
极性的特殊部位发
图象，图象一定要
清晰端正
6.搜索范围:一般
范围在红色方框
区域大小就OK
X1.X2.Y1,Y2指的是元件
的搜索筐范围以及离元件
中心的距离
4.横向分隔:1
纵向分隔:2
反向允许:NO

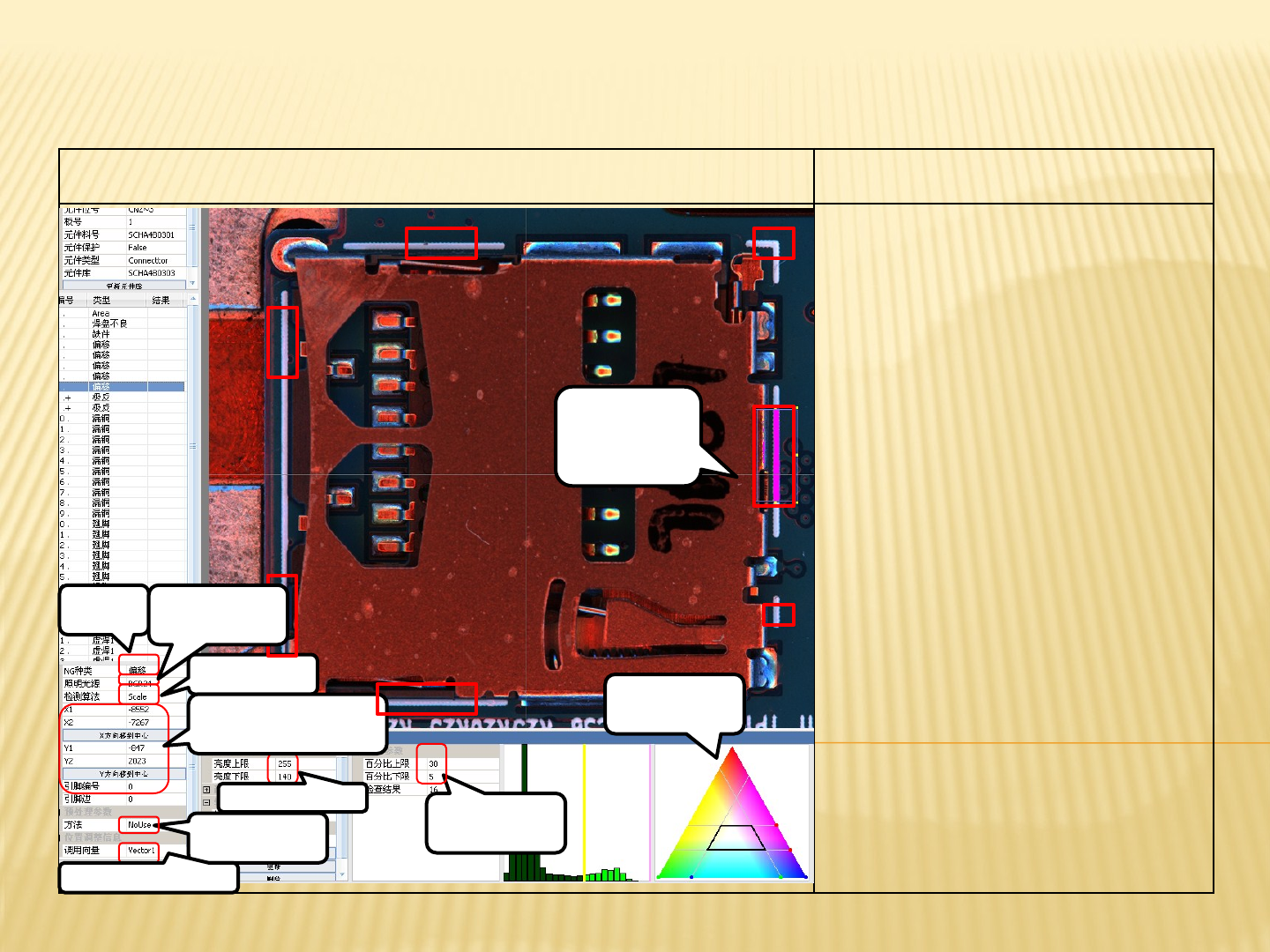

十七. SIM卡座类的各项参数标准----偏移
125
6.
偏移的AOI测试图及参数讲解 偏移的标准参数
1.
算法:Scale
2.
计算方法:取白色线条的颜色
放在白线上来确认元件是否有
卡座压线偏移
3.
亮度:140-255
4.
判定参数: 5-30
5.
调用向量: Vector1
6.
颜色抽取白色线条的颜色
7.
搜索范围:
一般范围在元件周
围的白色线条上的红色的方框
区域大小就
OK
NG种类:
偏移
1.算法: Scale
预处理方法:一般
默认Nouse
5.调用向量:Vector1
3.亮度:140-255
4.判定参数:5-30
7.搜索范围:一般
范围在元件周围
的白色线条上的
红色的方框区域
大小就OK
X1.X2.Y1,Y2指的是元件的
搜索筐范围以及离元件中
心的距离
6.颜色抽去白色
线条的颜色
照明光源:
默认为BGR24
