十九. 连接器类的各项参数标准---- AREA
141

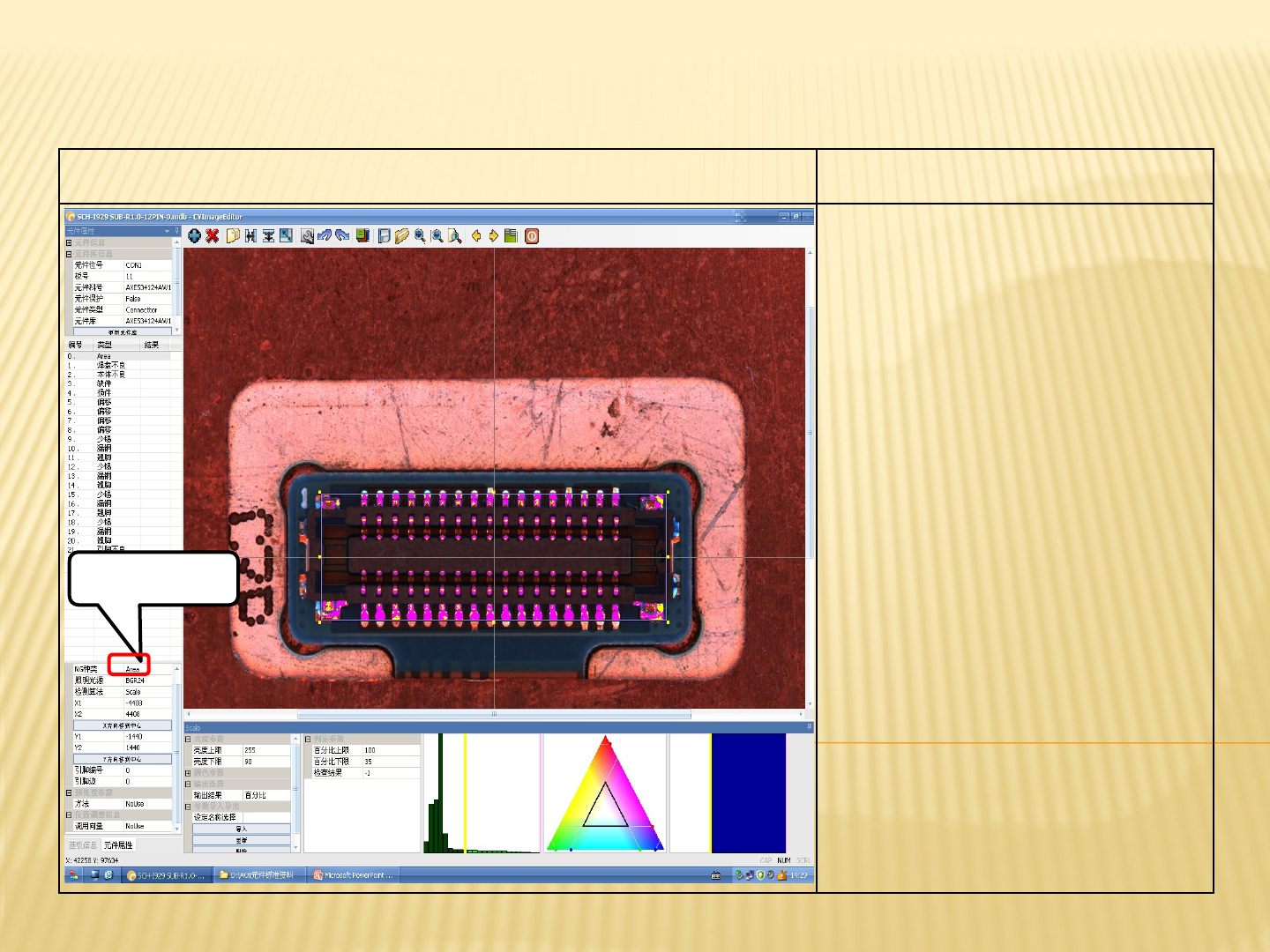

1.Area
的AOI测试图及参数讲解
Area
的标准参数
1
因为Area
不做任何检查所
以并无标准参数
NG种类: Area

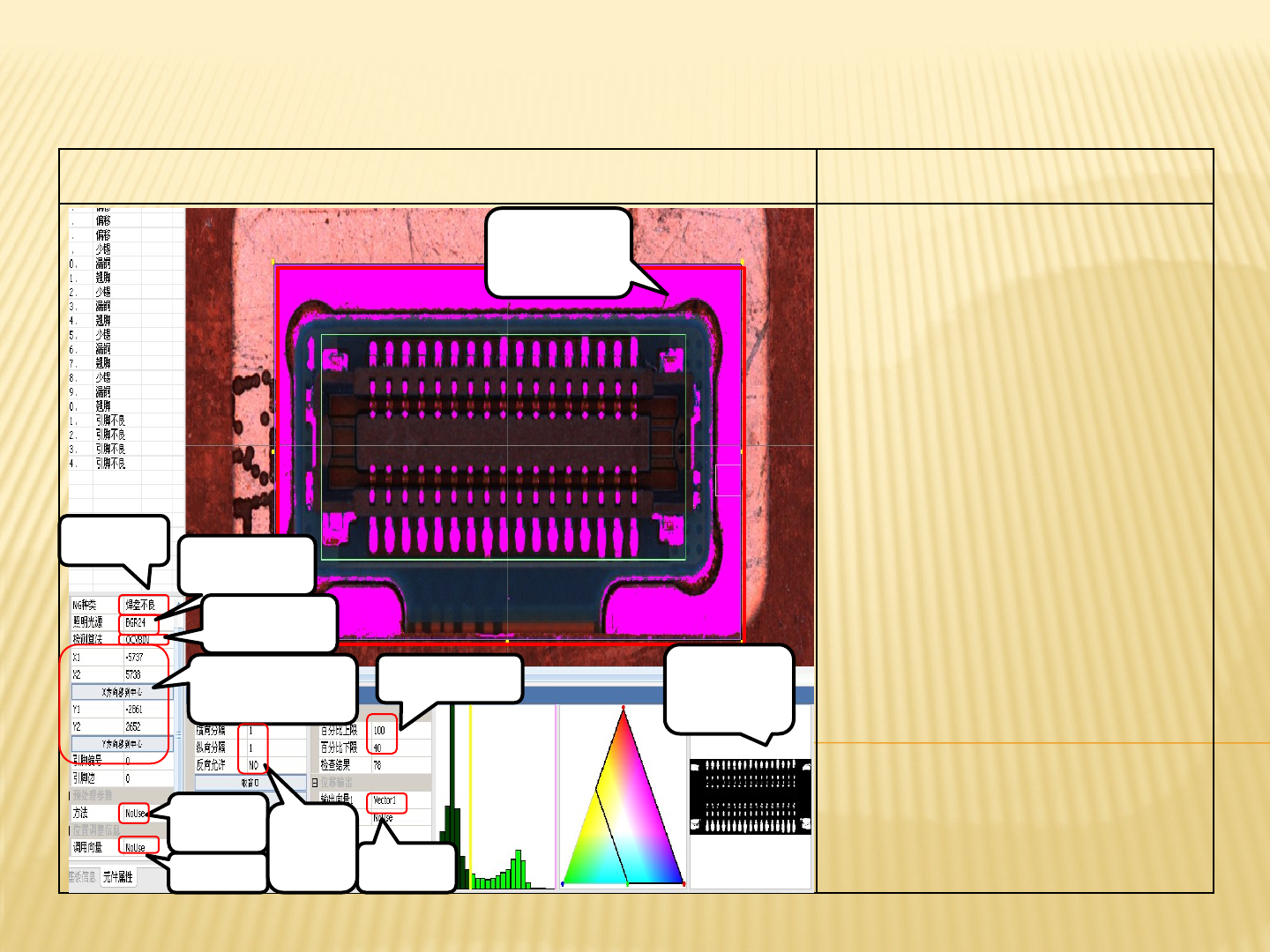

十九. 连接器类的各项参数标准----焊盘不良
142
2.
焊盘不良的AOI测试图及参数讲解 焊盘不良的标准参数
1.
算法:OCVBIN
2.
计算方法:截取经过亮度和颜
色处理过的
MARK点图象或特
殊部位图象来确认元件焊盘的
中心
3.
判定参数:40-100
4.
横/纵向分隔为1,
反向允许 为NO
5.
输出向量:Vector1
6.
搜索范围:一般大小为图内元
件周围的红框大小
7.
截取的图象一定要清晰端正
X1.X2.Y1,Y2指的是元
件的搜索筐范围以及
离元件中心的距离
预处理方
法:一般默
认Nouse
调用向
量:Nouse
3.判定参数:40-100
5.输出向
量:Vector1
NG种类: 焊
盘不良
4.横/纵
向分隔
为1,反向
允许为
NO
7.截取的图象一
定要清晰端正
照明光源:
默认为BGR24
1.算法:
OCVBIN
6.搜索范围:一般
在红框范围大小
就OK
十九. 连接器类的各项参数标准----本体不良
143
3.
本体不良的AOI测试图及参数讲解 本体不良的标准参数
1.
算法:ImageMatch
2.
计算方法:截取元件周围的
MARK
点图象或特殊部位图象
来确认元件本体的中心
3.
判定参数:60-100
4.
偏移范围一般默认为0
5.
调用向量:Vector1
6.
输出向量Vector3
7.
搜索范围:一般大小为图内元
件周围的红筐大小
8.
截取图象一定要清晰端正
NG种类: 本
体不良
1.算法:
ImageMatch
预处理方法:一
般默认Nouse
5.调用向
量:Vector1
6.输出向量:Vector3
7.搜索范围:一般
在红框范围大小
就OK
4.偏
移范
围一
般为0
X1.X2.Y1,Y2指的
是元件的搜索筐
范围以及离元件
中心的距离
8.截取元件本体
的图象,图象一
定要清晰端正
3.判定参数:60-100
照明光源:
默认为BGR24
