SIPLACE Szoftver SR 603.xx kezelési útmutatója 3 Grafikus kezelői felület
Kiadás 12/2006 HU 3.1 Adatbeviteli- és kezelő elemek
17
3 Grafikus kezelői felület
E fejezet a grafikus kezelői felület egyes elemeinek-, vagyis a billentyűzet, Trackball,
egérbillentyűk és az érintésérzékeny képernyő kezelési módját és a grafikus kezelői felület egyes
elemeinek műveleteit ismerteti. 3
VIGYÁZAT
Elsőként a biztonságos kezeléshez adott útmutatásokat kell követni, amelyek az üzemeltetési
útmutatóban a mindenkori SIPLACE beültető automatákra vonatkoznak. 3
3.1 Adatbeviteli- és kezelő elemek
Billentyűzet 3
Az alapkivitelben a beépített Trackball-al és egérbillentyűkkel ellátott billenyűzet szolgál az AVG-
szoftver grafikus kezelői felületének beadó közegeként. 3
Trackball és egérbillentyűk 3
A Trackball-al lehet rávinni az egérmutatót a kívánt objektumra a kezelői felületen. A kiválasztás
ill. a megfelelő művelet végrehajtása a bal egérbillentyűvel vihető végbe. 3
Érintésérzékeny képernyő (Touchscreen) 3
Az érintésérzékeny képernyő (Touchscreen) szintén felhasználható a kezelői felület kezelésére.
A fenn ismertetett műveleteket kiválasztani ill. a megfelelő funkciót végrehajtani a kívánt objektum
képének megérintésével lehet. 3
ÚTMUTATÁS
A műveletek végrehajtását bal egérbillentyűvel, vagy ujj-érintéssel mindig a "kattintás" szóval
illetjük az üzemeltetési útmutatóban. 3
3
3 Grafikus kezelői felület SIPLACE Szoftver SR 603.xx kezelési útmutatója
3.2 A kezelőfelület összetevői Kiadás 12/2006 HU
18
3.2 A kezelőfelület összetevői
3

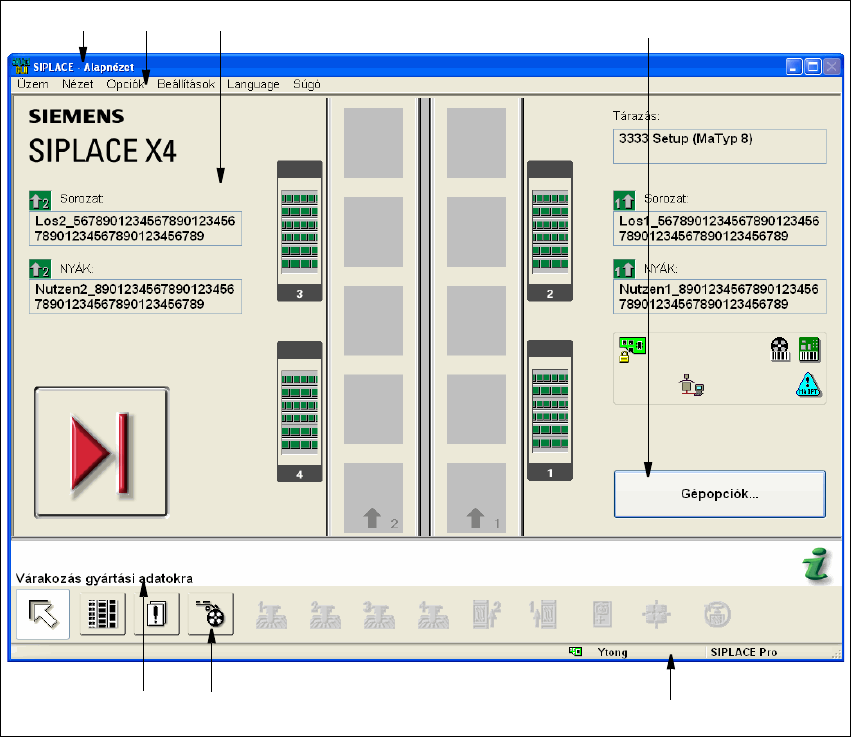

Ábr. 3.2 - 1 A kezelőfelület összetevői (Példa: SIPLACE X4 alapnézet)
3
Szövegmagyarázat a 3.2 - 1 ábrához
(1) Címsor
(2) Menüsor
(3) Munkaterület / kijelző terület
(4) Kezelőelemek
(5) Állapotmező (állapot- és hibajelzés)
(6) Szimbólumsáv
(7) Infó sor
1
6
7
5
2 3
4
SIPLACE Szoftver SR 603.xx kezelési útmutatója 3 Grafikus kezelői felület
Kiadás 12/2006 HU 3.2 A kezelőfelület összetevői
19
Címsor 3
A címsorban látható a beállított nézet (pl. az "alapnézet") neve. 3
Menüsáv 3
A menüsávban azok a menük jelennek meg, amelyek tartalma (menüfunkciók/menü opciók) az
aktuális nézetük szerint különböztethető meg. 3
Munkaterület / kijelző terület 3
Ezen a területen láthatók azok a kezelőelemek (gombok), amelyek műveletek beállítására/
kiváltására szolgálnak, továbbá itt jelennek meg a bekapcsolt menük és almenük tartalmai, az
általános üzenetek, hibaüzenetek és egyéb útmutatások is. Ezen kívül az alapnézeten animált és/
vagy eltérő színekkel jelölt objektumok utalnak meghatározott folyamatokra vagy állapotokra (pl.
gyártás, üres állítóhely stb.). 3
Kezelőelemek 3
Ha a bal egérbillentyűvel rákattint egy kezelőelemre, azzal műveleteket indíthat be, opciókat
válaszhat ki, vagy beállításokat hajthat végre.
Amikor inverzen látszik egy kezelőelem (világosszürke tónusban), olyankor hiányoznak a
megfelelő funkciók végrehajtásának elő feltételei. 3
Állapotmező 3
Az állapotmezőben a gépnek azon aktuális állapota látható, amely a legutóbbi hibát és a
gépkezelő által végrehajtandó műveletet mutatja. Az állapotmező jobb szélén állapottól függően
a következő szimbólumok láthatók: 3
3
(Zöld) elindítja a szövegérzékeny Súgót az aktuális nézethez. 3
3
(Piros) elindítja a Súgó rendszert (lásd 5.3 szakaszt), mely megjeleníti a fennálló hiba lehetséges
okait és a megszüntetéséhez szükséges intézkedéseket. 3
3
A hiba sikeres elhárítása után eltünik a kijelzett hiba az állapotmezőből. 3
3
