3 Grafikus ke zel ő i felület SIPLACE Szoft ver SR 603.xx kezelési útmuta tója 3.3 Kez el ő i felület – Nézetek és menük Kiadás 12/2006 HU 40 Üzemmód... 3 Ezzel a menüopcióval az "Üzemmód" nev ű párb eszéd abla…
SIPLACE Szoftver SR 603.xx kezelési útmutatója 3 Grafikus kezelői felület
Kiadás 12/2006 HU 3.3 Kezelői felület – Nézetek és menük
39
ÚTMUTATÁS
Az "Operátor" hozzáférési szinten csak a továbbítási illesztő egységhez lehet opciókat aktiválni,
ill. deaktiválni. 3
A gyártási terület opcióinak be- ill. kikapcsolásához vagy a konfigurációjának megtekintéséhez át
lehet kapcsolni a kívánt gyártási területre a megfelelő választólap fülére kattintással (lásd a GYT1
alábbi példáját). 3
3

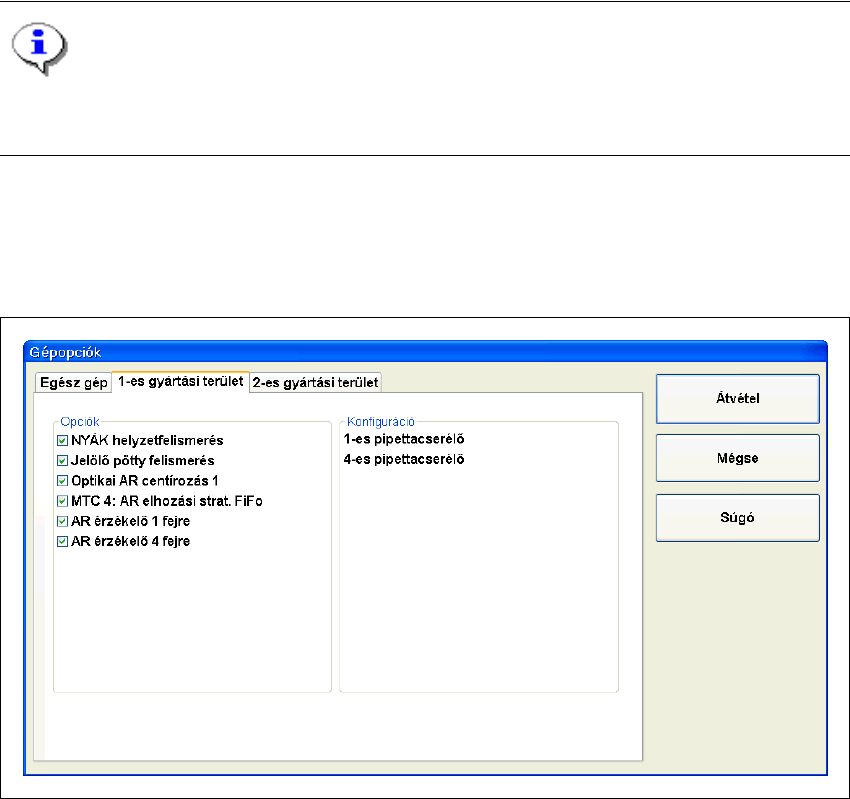

Ábr. 3.3 - 2 "Gépopciók - Gyártási terület 1" párbeszéd ablak (Példa: SIPLACE X3)
Kezelési szint... 3
Ezzel a menüopcióval a "Kezelési szint" párbeszéd ablak nyílik meg. Itt lehet beállítani a kezelési
szintet. 3
A kezelői felület néhány funkciója a kezelési szint beállításával és jelszó kiadásával védhető az
illetéktelen beavatkozás ellen. Az olyan funkciók nem hajthatók végre, amelyekhez nem lehet
hozzáférni bizonyos kezelési szinten, mert a megfelelő gombok, jelölőnégyzetek, opciómezők
vagy vagy menüparancsok ki vannak kapcsolva vagy nincsenek kijelezve. 3
A következő kezelési szintek közül lehet választani: "Kezelő", "Beállító mérnök" és "Szerviz
szakember". A "Beállító mérnök" és "Szerviz szakember" kezelési szintekhez jelszavakat lehet
kiadni. 3
3 Grafikus kezelői felület SIPLACE Szoftver SR 603.xx kezelési útmutatója
3.3 Kezelői felület – Nézetek és menük Kiadás 12/2006 HU
40
Üzemmód... 3
Ezzel a menüopcióval az "Üzemmód" nevű párbeszéd ablak nyílik meg. Itt lehet beállítani az
üzemmódot. Az üzemmód rögzíti, hogy az állomás milyen módon kapja meg a szükséges
beültetési adatokat. 3
Üzemmódok: 3
Stand Alone (csak tesztelési célra)
Ebben az üzemmódban a gép fölérendelt számítógép nélkül fut (Programozó rendszer). Teszt-
és szerviz célokból az állomásvezérlő számítógép merevlemezén vannak tárolva a különböző
NYÁK típusok (beültető programok) adatai, amelyeket szükség esetén a "Stand Alone" (Önálló
üzem) üzemmódban az "Új NYÁK..." menüopcióval lehet betölteni. 3
SIPLACE Pro
Kapcsolatot létesít a SIPLACE Pro programozó rendszerrel. 3
3
Új NYÁK... 3
Az "Új NYÁK..." menüopció párbeszéd ablakot nyit meg, amelyben megjelennek az állomás-
vezérlõ számítógépen a kiválasztás céljára rendelkezésre álló NYÁK típusok.
A NYÁK típus kiválasztása elõtt párhuzamos továbbításnál elõbb le kell rögzíteni a továb-
bítósávot, amelyhez be kell tölteni a NYÁK típus adatait. A NYÁK típushoz mindkét továb-
bítósávot is le lehet rögzíteni.
ÚTMUTATÁS
Az "Új NYÁK..." menüopciót csak a "Stand Alone" (Önálló üzem) üzemmódban
lehet kiválasztani. 3
SIPLACE Szoftver SR 603.xx kezelési útmutatója 3 Grafikus kezelői felület
Kiadás 12/2006 HU 3.3 Kezelői felület – Nézetek és menük
41
Szoftver opciók... 3
E menüopció segítségével lehet bekapcsolni a gép különböző elemeinek átvizsgálására szolgáló
levizsgáló parancsokat (levizsgáló műveleteket). 3
ÚTMUTATÁS
Ezt a menüopciót csak "Szerviz szakember" hívhatja fel. 3
FIGYELMEZTETÉS
Az ellenőrző parancsokat csak szerviz szakember állíthatja be és hajthatja végre. 3
3
Ábr. 3.3 - 3 "Szoftver opciók" párbeszéd ablak (Példa: SIPLACE X4)
A megfelelő választólapra kattintással át lehet kapcsolni a kijelzést a gép kívánt elemére (a "Teljes
gép" magyarázatát lásd a fenti példában). 3
ÚTMUTATÁS
Ha újraindul az állomás, akkor a szoftver opciók visszaállnak az eredeti beállításaikra. 3
