5 Feladatok a SIPLACE gépsoron SIPLACE Sz oftver SR 603.xx kezelési útmutatója 5.3 Hibainformáció feldolgozása Kiadás 12/2006 HU 72 5.3.3 Hiba nyugt ázása Megszüntetése után a hibá t nyugtáz ni lehe t. Olyan hibáknál, am…
SIPLACE Szoftver SR 603.xx kezelési útmutatója 5 Feladatok a SIPLACE gépsoron
Kiadás 12/2006 HU 5.3 Hibainformáció feldolgozása
71
Æ Kattintson rá a Hibainfó gombra.
Megnyílik a Súgórendszer főablaka az éppen választott hibához tartozó hibainformációval
(lásd a 5.3 - 3 ábrát).
5

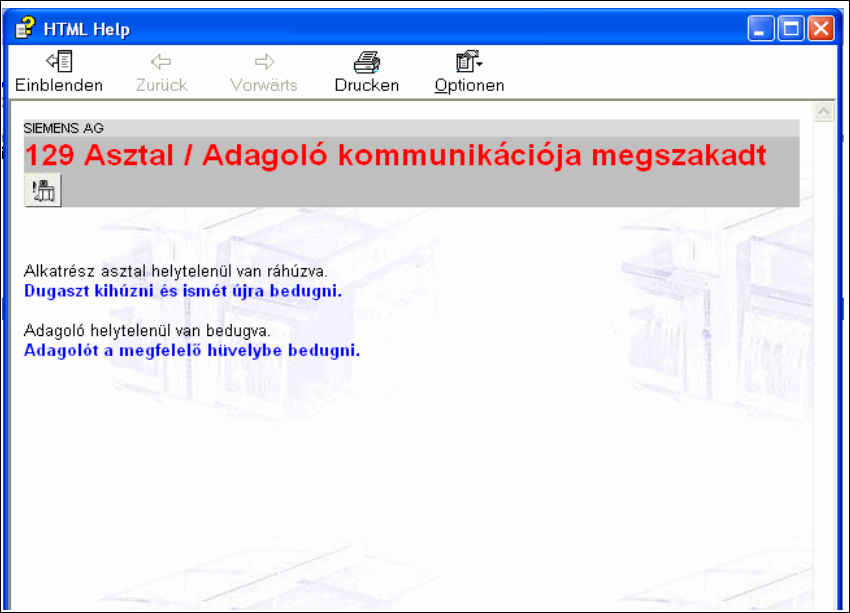

Ábr. 5.3 - 3 Példa: Hibainformáció az éppen előfordult hibához
A színek jelentése a hibainformációban 5
– piros szöveg Hibaszám és hibaüzenet
– fedkete szöveg Lehetséges hibaok(ok)
– kék szöveg A hiba megszüntetésének utasításai
– aláhúzott kék szöveg További információ behívása
5
5 Feladatok a SIPLACE gépsoron SIPLACE Szoftver SR 603.xx kezelési útmutatója
5.3 Hibainformáció feldolgozása Kiadás 12/2006 HU
72
5.3.3 Hiba nyugtázása
Megszüntetése után a hibát nyugtázni lehet. Olyan hibáknál, amelyek a gép leállásához vezettek,
erre nincs szükség, mivel a nyugtázás magától megtörténik a beültetés folytatódásakor. 5
A nyugtázás után a hibaüzenet már nem látható az állapotmezőben. Azonban a megfelelő
hibafajta hibatáblázatában még benne marad (lásd a 5.3 - 2 ábra példáját). 5
5
Æ Az éppen jelentkezett hiba megszüntetése után kattintson rá a szimbólumra .
A hibaüzenet törlődik az állapotmezőből és a beültetés folytatható.
5
5
SIPLACE Szoftver SR 603.xx kezelési útmutatója 6 Új felhasználói szerepek
Kiadás 12/2006 HU 6.1 A SIPLACE D1 és SIPLACE D2 géptípusok támogatása (D-széria)
73
6 Új felhasználói szerepek
6.1 A SIPLACE D1 és SIPLACE D2 géptípusok
támogatása (D-széria)
6.1.1 SIPLACE D1
A SIPLACE D1 portállal van felszerelve, amelyen revolverfejet és P&P modult konfiguráltak (lásd
6.3. szakaszt, 6.3 - 1. ábráját). Alapesetben fej 2-ként van konfigurálva a P&P modul. Ezt a
konfigurációt nem lehet megváltoztatni. A rendszer támogatja a fej modularitását a revolverfejnél
(lásd 6.1 - 1 táblázatot). Minden beültető fejnél konfigurálható egy pipettacserélő, ahol a P&P
modul pipettacserélője az alapértelmezett konfigurációhoz tartozik, míg a revolverfej
pipettacserélőjét szabadon lehet választani. 6
– A P&P modul pipettacserélője az állítóhely 2-n, a tartó 2-n van felszerelve és legfeljebb 10
magazinból áll. Szükség esetén minden magazint egy vagy két garázzsal lehet konfigurálni.
– A revolverfej opcionális pipettacserélője az állítóhely 2-re, a tartó 1-re fog kerülni. A 12-es
revolverfej pipettacserélője legfeljebb 6 darab, egyenként 12 garázsos magazinból, míg a
6-os revolverfej pipettacserélője legfeljebb 4 darab, egyenként 6 garázsos magazinból állhat.
A magazinok egy sorban kerülnek rá a tartóra.
6
Táb. 6.1 - 1 Lehetséges fejkonfigurációk SIPLACE D1
Portál 1
Fej 1 Fej 2
6-os RV fej
(alapértelmezett)
P&P modul
12-es RV fej P&P modul
