3.2.2 Szimbólumsáv az alapnézeten
3

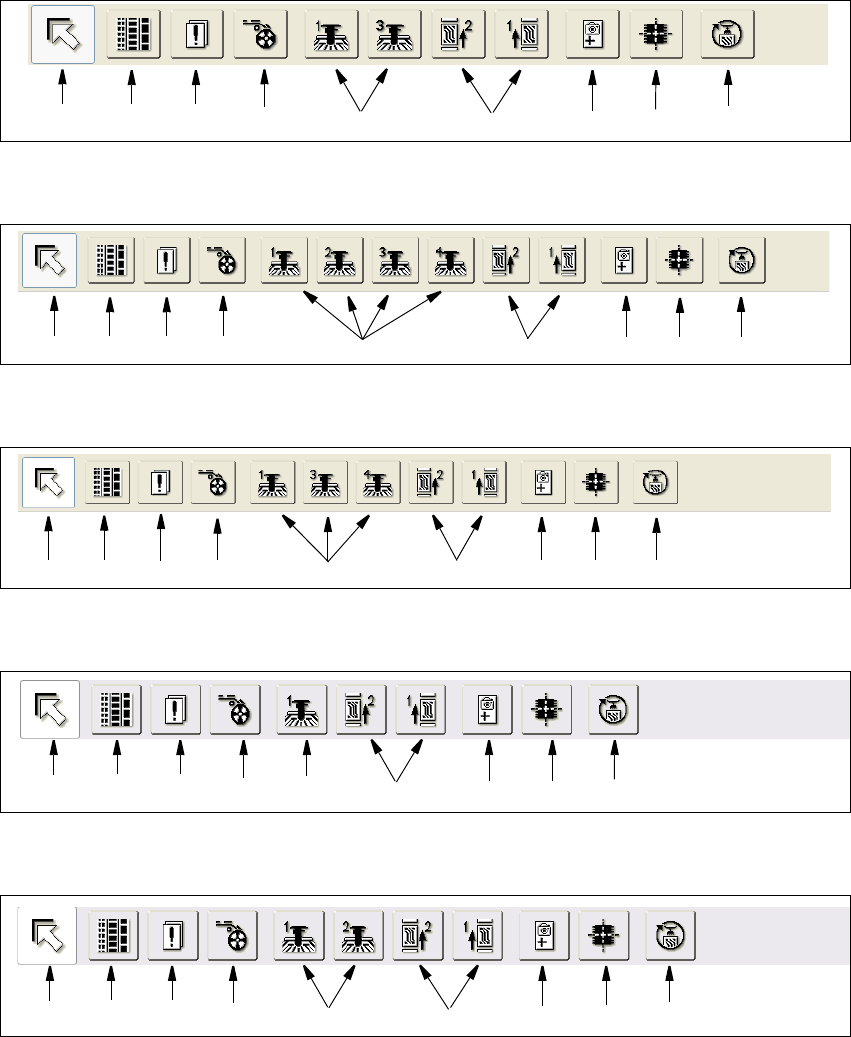

Ábr. 3.2 - 2 Szimbólumsáv az alapnézeten (SIPLACE X2 példa)
3
Ábr. 3.2 - 3 Szimbólumsáv az alapnézeten (SIPLACE X4 és D4 példa)
3
Ábr. 3.2 - 4 Szimbólumsáv az alapnézeten (SIPLACE X3 és D3 példa)
3
Ábr. 3.2 - 5 Szimbólumsáv az alapnézeten (SIPLACE D1 példa)
3
Ábr. 3.2 - 6 Szimbólumsáv az alapnézeten (SIPLACE D2 példa)
3
1
8 97
65432
1
8 97
65432
1 8 97
6
5432
1
9
5 876432
1 8 9765432
SIPLACE Szoftver SR 603.xx kezelési útmutatója 3 Grafikus kezelői felület
Kiadás 12/2006 HU 3.2 A kezelőfelület összetevői
31
3
Szövegmagyarázat a 3.2 - 2 - 3.2 - 6 ábrához
(1) Alapnézet
(2) Beállítás, beültetési funkciók
(3) Hiba, beültetési funkciók
(4) Adagoló, beültetési funkciók
(5) Portál 1 - 4 (géptípustól függően), egyedi funkciók
(6) Továbbítás 1 és 2 (csak párhuzamos továbbításnál), egyedi funkciók
(7) Pozicionálójel definiálása, optikai funkciók
(8) Alkatrész tesztelése, optikai funkciók
(9) SITEST tesztprogram indítása
ÚTMUTATÁS
A szimbólumsávban kijelzett ikon gombok a gép típusától és konfigurációjától függően
változnak. 3
