SIPLACE Szoftver SR 603.xx kezelési útmutatója 3 Grafikus kezelői felület
Kiadás 12/2006 HU 3.2 A kezelőfelület összetevői
21
3.2.1 Ernyőgombok, grafikák, szimbólumok és ikonok az alapnézeten
Az alapnézeten bizonyos üzemi állapotokat (gyártás,hiba, stb.) különböző gombok vagy a
megfelelő grafika színjelölése jelzi a kijelző területen. Azonkívül a különböző gépkonfigurációkat
ikonok jelképezik. 3
3.2.1.1 Az egyes üzemállapotok gombjainak és grafikáinak jelentései
3
A gép- és a referenciafutás elindítása 3
Amikor ez a gomb látszik, a gép legtöbb funkciója nem kezelhető. A szoftver betölt. Ezután az
állapotmezőben megjelenik a "Várakozás referenciafutásra" és a "Start gombot működtet"
művelet kijelzése. 3
A Start gomb működtetése: a gép referenciafutást végez. 3
A referenciafutás után a gép kész a beültetésre és előtűnik a következő gomb. 3
3

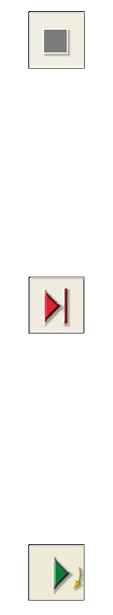

Gyártás megállítása 3
A gép jár, ill. üzemkész. 3
Kattintás a gombra: a gép megáll. 3
A gomb az alábbi gombra vált át. Ez addig látható, ameddig be nem fejeződik az aktuális NYÁK
lapok beültetése és amíg azok továbbítva nem lesznek a közbenső-ill. kiadószalagba, vagyis le
nem ürülnek a gyártószalagok. 3
3
Ha "Gyártás megállítása" parancsot adnak ki a gyártószalagok leürítése alatt 3
A gép ugyan még beültet, de már bekapcsolt a megállítás. 3
Az 1-es és 2-es gyártó szalagon lévő NYÁK lapokat a rendszer teljesen beülteti és a közbenső ill.
kimenő szalagra viszi. Ezután a gép megáll. 3
Kattintás a gombra: A gép megszakítás nélkül tovább jár. 3
(A gomb háromszöge körül körben egy kis sárga nyíl látható.) A gyártási területek leürítése után
megjelenik a következő gomb. 3
3
3 Grafikus kezelői felület SIPLACE Szoftver SR 603.xx kezelési útmutatója
3.2 A kezelőfelület összetevői Kiadás 12/2006 HU
22
3
Gyártás folytatása 3
A gép megállt. 3
Kattintás a gombra: a gép folytatja a beültetést. 3
A gomb a "Gyártást megállítása" parancs vagy gépleállás után jelenik meg.
(Az ikongombban levő háromszögek folyamatosan balról jobbra mozognak.)
A félbeszakadt gyártás a hiba mgszüntetése után folytatható
. 3
NYÁK lap feldolgozás alatt 3
A NYÁK lapot a rendszer felveszi és feldolgozza.
A NYÁK lap szimbóluma sötétzöld színben jelenik meg. 3
3
Feldolgozásjelző 3
Valamely gyártási területen beültetett NYÁK-oknál leolvasható az alapnézeten, hogy hol tart a
beültetési folyamat. Ez csak a mindenkori gyártási területre vonatkozik, de nem érvényes a NYÁK
komplett beültetésére. 3
3
A NYÁK lapok feldolgozása megállt 3
Ha a gyártás "Gyártás megállítása" paranccsal, vagy egy hiba utáni gépleállás, vagy az
Állj-gomb működtetése következtében megszakad, akkor az NYÁK-szimbólum sötétzöld színben
(háromdimenziós) gombként jelenik meg.
3
A gyártás a
gombra történő kattintással folytatható. 3
3
Gyártás félbeszakítása 3
Ha félbeszakad a NYÁK gyártása, miközben gyártószalagon vagy közbenső szalagon van, az
éppen folyó művelet a jóváhagyás után félbeszakad. A teljesen még be nem ültetett NYÁK a
kiadószalagra kerül és a gépkezelő felhívást kap, hogy azokat kézzel vegye ki. 3
Ha félbeszakad a NYÁK gyártása, mialatt a beadó szalagon található, a jóváhagyás után a
gépen kívül beültetett NYÁK a kiadó szalagra jut és a gépkezelő felszólítást kap, hogy vegye ki
kézzel a NYÁK lapot. 3
SIPLACE Szoftver SR 603.xx kezelési útmutatója 3 Grafikus kezelői felület
Kiadás 12/2006 HU 3.2 A kezelőfelület összetevői
23

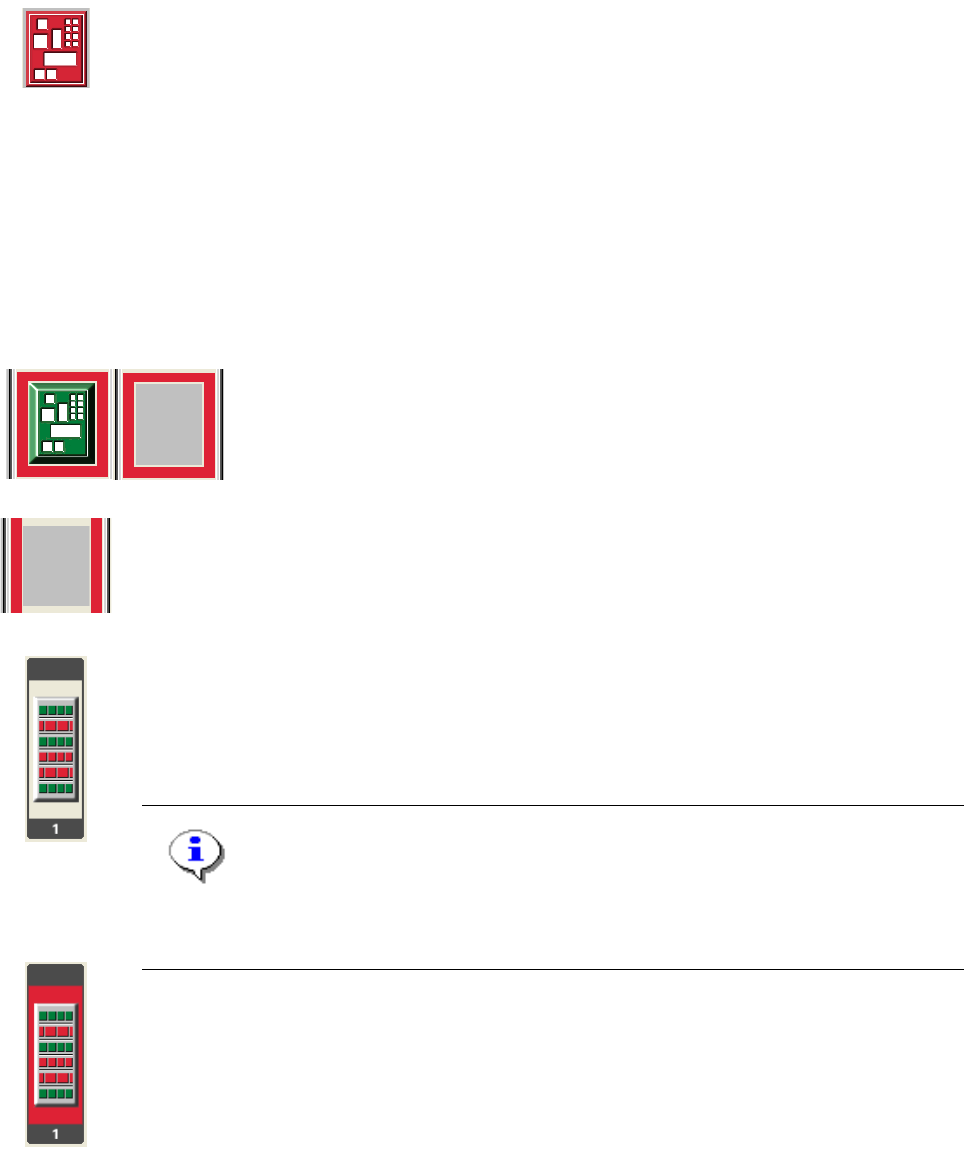

A NYÁK feldogozása félbeszakadt 3
Ha egy NYÁK lap gyártása a megfelelő NYÁK szimbólumra történt rákattintástól megszakadt
(lásd az előbbi példát), akkor a NYÁK lap szimbóluma piros színű lesz. A szimbólum színe szintén
pirossá válik, ha egy NYÁK lapot kézzel az 1-es, vagy 2-es gyártószalagba ill. középsőszalagba
helyeztek. A NYÁK lapot a rendszer nem ismeri fel és az a kimenő szalagra jut. 3
3.2.1.2 Hibák esetén pirossal jelölt grafikák jelentése
Ha géphiba, továbbítási hiba vagy sávhiba jelentkezett, a hiba szövegén kívül a megfelelő
gyártási területek, a megfelelő továbbítási sáv vagy a megfelelő állítóhely grafikája is piros
jelöléssel látható (lásd az alábbi példákat). 3
3
Gép-, pipetta- vagy pozicionálójel hiba a gyártási területen 3
Az ebben a tartományban fekvő NYÁK lapok feldolgozása
az NYÁK szimbólumra való rákattintással megszakítható. 3
3
Továbbítási hiba 3
3
3
Sávhiba 3
A grafikára kattintással ismét üzembe helyezhető az állítóhely minden sávja a megfelelő
műveletek segítségével. 3
ÚTMUTATÁS
Ezt a funkciót nem lehet végrehajtani, ha a "Beállítás ellenõrzése vonalkóddal" opció van
beállítva. (Ilyenkor az állítóhely grafikája nem háromdimenziósan látható.) 3
3
Gépleállás az állítóhely hibája miatt 3
3
