5.1.3 Állomás bekapcsolása / Az ÁVG program kezelői felületének elindítása
VIGYÁZAT
Csak akkor kapcsolja be az állomást, ha a SIPLACE Pro számítógép monitorján a “Munkaasztal”
látható. Ellenkező esetben, kommunikációs zavarok támadhatnak. 5
Æ Kapcsolja be az állomást a főkapcsolóval és a bekapcsolás után vizsgálja át, hogy a
manométerek a szükséges üzemi nyomást mutatják-e.
Az állomásvezérlő számítógép szoftverje betölt. Ha csatlakoztatva van a SIPLACE Pro
számítógép és kifogástalan a kommunikáció, megjelenik a “Kezelő” szintjén az ÁVG
kezelőfelületének alapnézete (lásd a 5.1 - 1 ábrát).
5
Ábr. 5.1 - 1 Alapnézet az ÁVG-szoftver betöltődése után (Példa: SIPLACE X3)
ÚTMUTATÁS
Az állapotmezőben az “Állapot” soron az állomás éppen fennálló állapota látható, a “Művelet:”
soron pedig az a művelet olvasható, amelyet végre kell hajtani (lásd 5.1 - 1 ábrát). 5
SIPLACE Szoftver SR 603.xx kezelési útmutatója 5 Feladatok a SIPLACE gépsoron
Kiadás 12/2006 HU 5.1 A SIPLACE-gépsor bekapcsolása
65
5
Æ A “Start gombot működtet” felhívásra nyomja meg az egyik Start-gombot.
(Start gombok a beadási oldalon, a kiadási oldalon és a kezelőmezőkön, az állomás bal- és
jobboldalán találhatók.)
A gép minden tengellyel referenciafutást végez. A referenciafutás végén az állomás
üzemkész.
Megjelenik a szimbólum a kezelői felület munkaterületén.
5.1.4 “A SIPLACE gépsor bekapcsolása” folyamatábra
Az alábbi folyamatábra mutatja azokat a lépéseket, amelyekre a SIPLACE gépsor bekapcsolását
követően kerül sor. 5
5 Feladatok a SIPLACE gépsoron SIPLACE Szoftver SR 603.xx kezelési útmutatója
5.1 A SIPLACE-gépsor bekapcsolása Kiadás 12/2006 HU
66
5

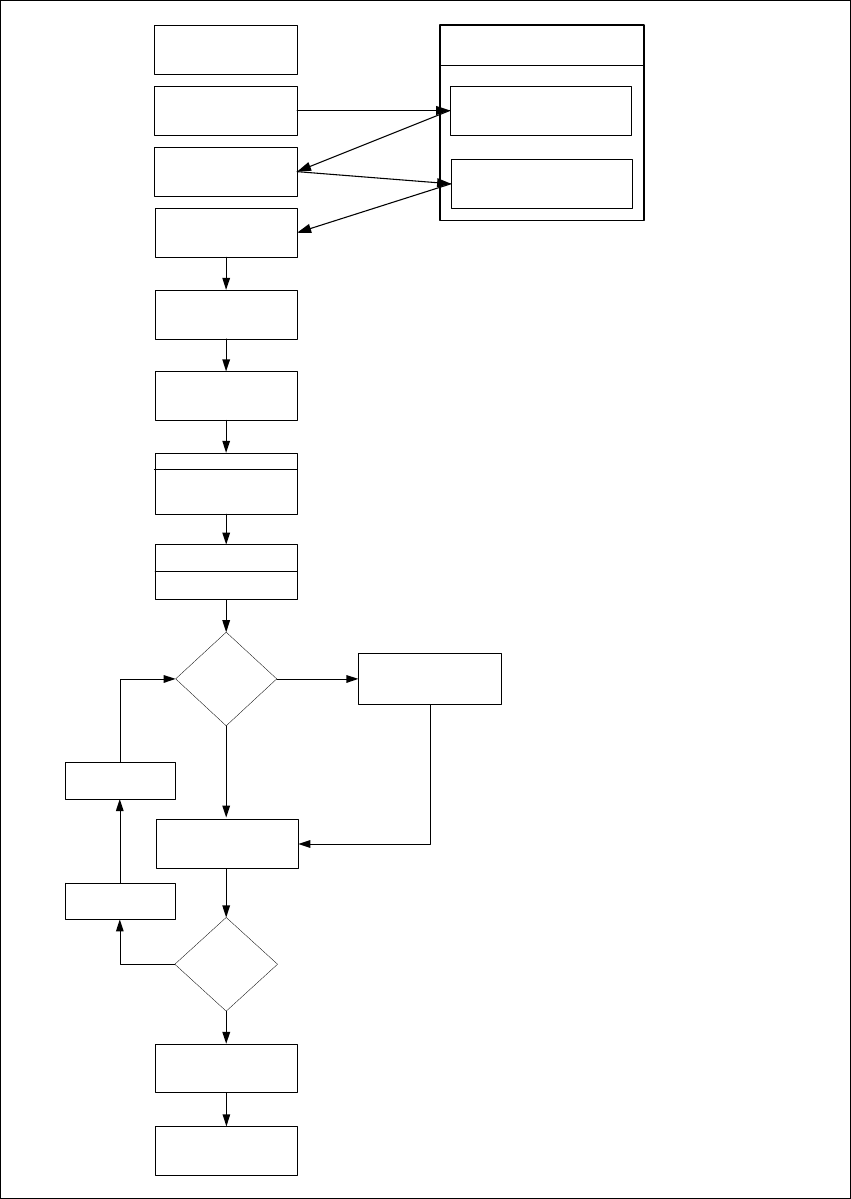

Ábr. 5.1 - 2 “SIPLACE-gépsor bekapcsolása” folyamatábra
Állomásvezérlő
számítógép
Bekapcsolása
A tárazás ellenőrzése
(bevezető modulok
állítása)
Programozórendszeri számítógép
tennivalói
Eloírások a gépen
Letöltés Varázsló
Áttárazás jóváhagyása a
Letöltés Varázslón
NYÁK adatok betöltése
Várakozás
referenciafutásra
Start gombot működtet
Pipettaellenőrzés
Esetleges pipatta
konfiguráció
változtatása
Várakozás NYÁK lapra
NYÁK lap behordása
Pozicionálój
elek
rendben?
Pozicionálójel
definiálása
Sávhiba
nem
igen
Beültetés
nem
igen
Tárazás vizsgálat
Sávok betöltése
Vastagbetűs írás: Az gépkezelő végezze el
Dőltbetűs írás: Állomás végzi el ill. jelenti le
Beültetés
NYÁK-ot a kimenő
szalagra
