3 Grafikus kezelői felület SIPLACE Szoftver SR 603.xx kezelési útmutatója
3.3 Kezelői felület – Nézetek és menük Kiadás 12/2006 HU
36
1-es továbbítás F8 3
Ez hívja be az 1-es NYÁK-továbbítás önálló funkcióit (= jobb továbbítósáv párhuzamos
továbbításnál). Ez a NYÁK-továbbítás műveleti részegységeinek átvizsgálására és beállítására,
valamint a továbbítószalag szélességének beállítására szolgál. 3
ÚTMUTATÁS
A következő 2-es menüopciók az optikai funkciók csoportjához tartoznak.
E funkciókkal pozicionálójeleket lehet betanítani és tesztelni, valamint alkatrészeket kimérni és
tokforma adatokat módosítani.
Az "Kezelő" hozzáférési szinten az Vision funkciók nem futtathatók. 3
Pozicionálójelet betanítása F9 3
E menüopcióval a NYÁK lapok helyzetfelismerésére szolgáló jelek feldolgozását hívhatja fel.
A részletes eljárásmódot a SIPLACE Vision Online Súgója magyarázza el. 3
Alkatrész ellenőrzése F10 3
E menüopció tokformák alkatrészek központosításához történő feldolgozási funkcióit hívja fel.
A részletes eljárásmódot a SIPLACE Vision Online Súgója magyarázza el. 3
SITEST elindítása F11 3
Ezzel indítható el a SIPLACE beültető automata beállításához és kalibrálásához szükséges
SITEST tesztprogram. A kezelői felületet és a funkciók végrehajtását a SITEST tesztprogram
Online Súgója ismerteti. Azonkívül a menükről áttekintés olvasható a 4.5 pontban. 3
ÚTMUTATÁS
A SITEST tesztprogramot csak a "Szerviz szakember" kezelési szintjén lehet elindítani. 3
SIPLACE Szoftver SR 603.xx kezelési útmutatója 3 Grafikus kezelői felület
Kiadás 12/2006 HU 3.3 Kezelői felület – Nézetek és menük
37
Vision mérési opciók Ctrl+F9 3
Ez a menüopció hívja be annak a beavatkozásnak a lerögzítéséhez szükséges műveleteket,
amelyet a kiválasztott alkatrész ill. a kiválasztott alkatrészek optikai mérésénél kell végrehajtani. 3
ÚTMUTATÁS
Ezt a menüopciót nem lehet kiválasztani a "Kezelő" szintjén. 3
Vision mérési összefüggésekCtrl+F10 3
Ez a menüopció hívja be azokat a műveleteket, amelyeknek segítségével egyenként
kiválaszthatók a Vision tárolt mérései és a képernyőre hozhatók a mindenkori mérési
eredmények. 3
ÚTMUTATÁS
Ezt a menüopciót nem lehet kiválasztani a "Kezelő" szintjén. 3
3
3 Grafikus kezelői felület SIPLACE Szoftver SR 603.xx kezelési útmutatója
3.3 Kezelői felület – Nézetek és menük Kiadás 12/2006 HU
38
3.3.2.3 "Opciók" menü
Az "Opciók" menü csak az alapnézetben áll rendelkezésre. Ebben a menüben minden kiegészítő
funkció megtalálható. 3
ÚTMUTATÁS
A "Kezelő" kezelési szinten az "Opciók" menüben csak a "Gépopciók...", "Kezelési szint...",
"NYÁK vonalkód..." és "SIPLACE Pro biztonság" menüopciók hívhatók be. 3
Gépopciók... 3
A kezelési szinttől függően lehetőség nyílik az állomás konfigurálásával kapcsolatos
tájékozódásra ("Kezelő"), vagy a kijelzett gépopciók bekapcsolására ill. kikapcsolására
("Beállító mérnök", "Szervíz szakember"). 3
3

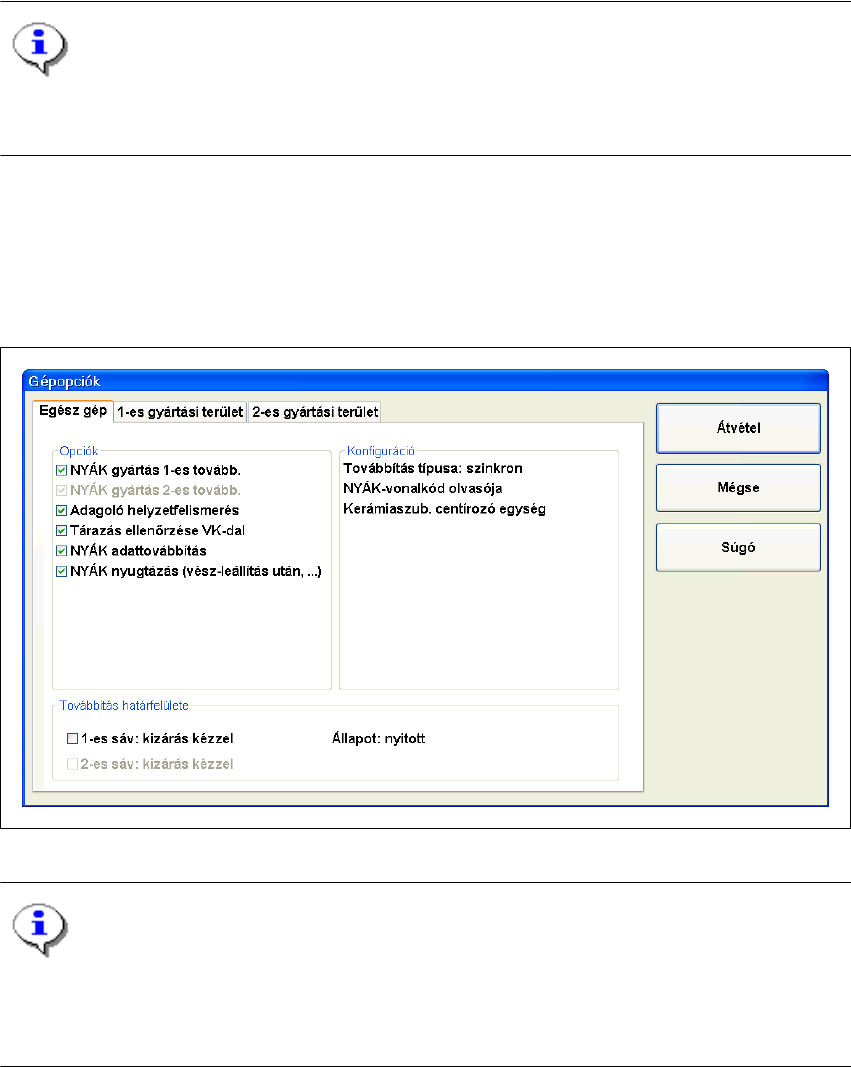

Ábr. 3.3 - 1 "Gépopciók - Teljes gép" párbeszéd ablak (Példa: X2)
ÚTMUTATÁS
A gép típusától függően a párbeszéd ablak más és más információt, választólapot és jelölő
négyzetet tartalmazhat.
Csak azok a gépopciók láthatók, amelyeket a használt állomáson konfiguráltak. 3
