SIPLACE Szoftver SR 603.xx kezelési út mutatója 5 Feladatok a SIPLACE gépsoron Kiadás 12/2006 HU 5.1 A SIPLACE-gépsor bekapcsolása 63 5 Feladatok a SIPLACE gépsoron Ebben a fejezetben a SIPLACE gépsor be - és kikapcsolás…
4 Teszt program SITEST SIPLACE Szoftver SR 603.xx kezelési útmutatója
4.5 Összesítő tervek - Az alapnézeten látható menük Kiadás 12/2006 HU
62
4
Main view [F1]
[F2]
Error
Track errors
Machine error
Transport error
General errors

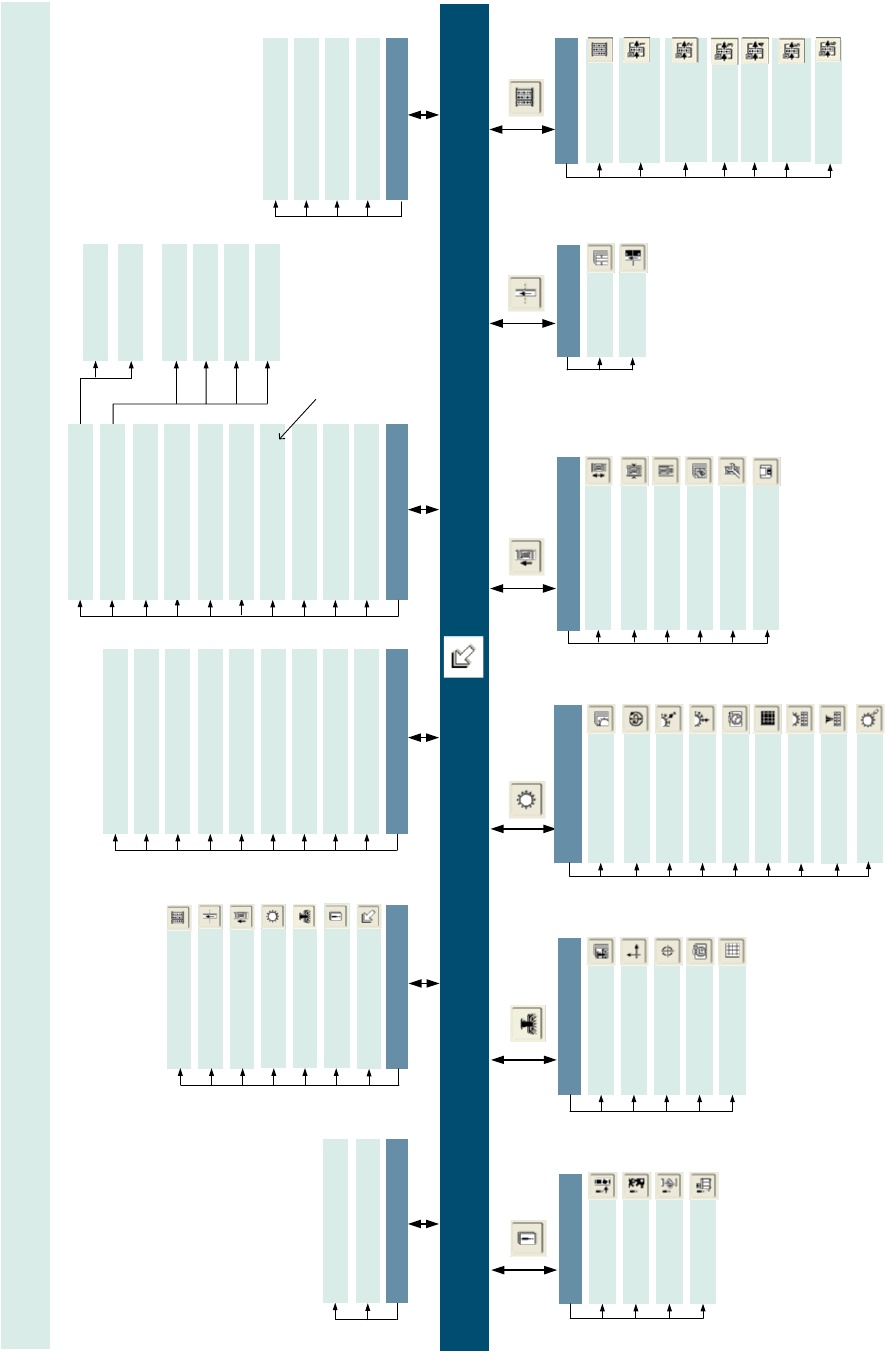

SITEST 603.xx-ös verzió Menü-és szimbólumsáv az alapnézeten
Géptipus: SIPLACE D4
Mode
Shut down computer...
Exit Esc
View
Inputs/outputs F8
Tables F6
PCB conveyor F5
C&P heads / F4
RV heads
Gantries F3
Error F2
Main view F1
General functions
Run options…
Alt+t
PCB camera gantry 1 > Alt+1
Comp. camera gantry 1 > Alt+2
PCB camera gantry 2 > Alt+3
Comp. camera gantry 2 > Alt+4
PCB camera gantry 3 > Alt+5
Comp. camera gantry 3 > Alt+6
PCB camera gantry 4 > Alt+7
Comp. camera gantry 4 > Alt+8
Save machine data
Settings
Access level...
Copy machine data...
Edit machine data… *
Firmware download...
Machine configuration...
German
Help
Contents Ctrl+Alt+F1
Help Alt+F1
Use help
Info...
PCB conveyor
[F5]
[F6]
Tables
Functions
Calibrate
pick-up position
[F3]
Gantry functions
Gantries
Axis functions
Calibrate position
PCB camera functions
PCB mapping
[F4]
C&P heads / RV heads
Functions
Axes
Holding and reject
circuit / turning station
Placement and pick-up
circuit
Head and component
camera
Head mapping
Nozzle changer, head
functions
Nozzle changer,
magazine functions
Component sensor
[F8]
Inputs/outputs
*
C
s
a
k
a
“
S
e
r
v
i
c
e
(
S
i
e
m
e
n
s
)
”
k
e
z
e
l
ő
i
s
z
i
n
t
e
n
v
á
l
a
s
z
t
h
a
t
ó
k
i
Head exchange
Language
Head 4...
Head 3...
Head 2...
Head 1...
English
Whispering down the line...
Recovery Placement...
Belt operating data
Conveyor machine data
PCB conveyor functions
Conveyor width
Calibrate conveyor and
functions
Options and configuration
Conveyor 1/2 -
Belt motor and
PCB sensor
Conveyor 1/2 -
Lifting table and
laser light barrier
I/O module 1 - 6
Conveyor - Width
adjustment
Conveyor 1/2 -
Advanced options
Conveyor 1/2 -
Interface
Conveyor 1/2 -
Options
SIPLACE Szoftver SR 603.xx kezelési útmutatója 5 Feladatok a SIPLACE gépsoron
Kiadás 12/2006 HU 5.1 A SIPLACE-gépsor bekapcsolása
63
5 Feladatok a SIPLACE gépsoron
Ebben a fejezetben a SIPLACE gépsor be- és kikapcsolásánál és a hibainformáció
feldolgozásánál követendő eljárásmód olvasható. 5
5.1 A SIPLACE-gépsor bekapcsolása
5.1.1 A SIPLACE Pro programozó rendszer elindítása
Æ
Indítsa el a SIPLACE Pro programot a Windows XP
Start --> Programms --> SIPLACE Pro --> Desk 4.x
vagy
Æ Indítsa el a SIPLACE Pro programot
az asztal szimbólumával.
5
A rendszer összekapcsolódik a SIPLACE Pro szerverrel és megnyitja a SIPLACE Pro Desk. 5
5.1.2 Mire legyen gondja, mielőtt bekapcsolja az állomásokat
VIGYÁZAT
Mielőtt bekapcsolja az állomásokat, hajtsa végre a következőkben leírt munkalépéseket. 5
Æ Vizsgálja át, hogy csatlakoztatták-e az állomásokat az áram- és sűrített-levegő ellátásra.
Æ Szemrevételezéssel vizsgálja meg az állomások állapotát. Különösen arra legyen gondja,
hogy a portálok mozgásterében semmiféle akadály ne legyen.
Æ Győződjék meg arról, hogy mindegyik fej Z-tengelye a felső véghelyzetben áll.
Æ Zárja be az adagolókat védő fedeleket és a védőburkolatokat.
Æ Állapítsa meg, hogy valóban nincs floppy a gépvezérlő floppy meghajtójában.
5 Feladatok a SIPLACE gépsoron SIPLACE Szoftver SR 603.xx kezelési útmutatója
5.1 A SIPLACE-gépsor bekapcsolása Kiadás 12/2006 HU
64
5.1.3 Állomás bekapcsolása / Az ÁVG program kezelői felületének elindítása
VIGYÁZAT
Csak akkor kapcsolja be az állomást, ha a SIPLACE Pro számítógép monitorján a “Munkaasztal”
látható. Ellenkező esetben, kommunikációs zavarok támadhatnak. 5
Æ Kapcsolja be az állomást a főkapcsolóval és a bekapcsolás után vizsgálja át, hogy a
manométerek a szükséges üzemi nyomást mutatják-e.
Az állomásvezérlő számítógép szoftverje betölt. Ha csatlakoztatva van a SIPLACE Pro
számítógép és kifogástalan a kommunikáció, megjelenik a “Kezelő” szintjén az ÁVG
kezelőfelületének alapnézete (lásd a 5.1 - 1 ábrát).
5
Ábr. 5.1 - 1 Alapnézet az ÁVG-szoftver betöltődése után (Példa: SIPLACE X3)
ÚTMUTATÁS
Az állapotmezőben az “Állapot” soron az állomás éppen fennálló állapota látható, a “Művelet:”
soron pedig az a művelet olvasható, amelyet végre kell hajtani (lásd 5.1 - 1 ábrát). 5
