6.3 P&P modul
A P&P modult SIPLACE D1 típusú gépeken használják (lásd a 6.1.1 szakaszt) és a Pick&Place
elv alapján együtt dolgozik a Twin Head-el. A Twin Head-el ellentétben a P&P modul csupán egy
szegmenssel rendelkezik. 6
6

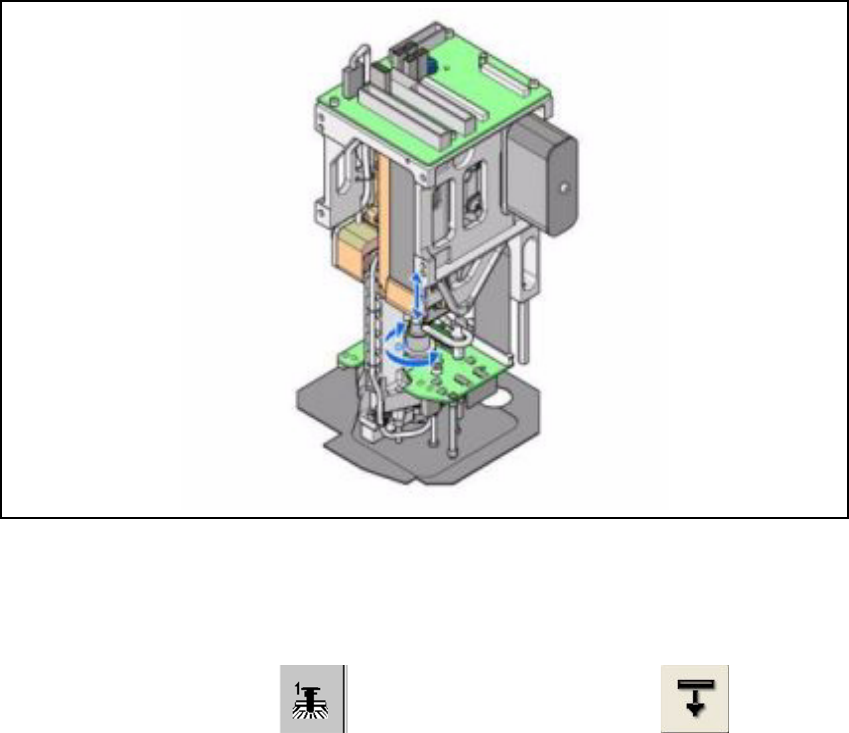

Ábr. 6.3 - 1 P&P modul
6
"P&P modul funkciók" nézet megnyitás: 6
Æ Az alapnézeten kattintson a "Portál 1" ikongombra és utána az ikongombra,
mire bejut az "P&P modul funkciók" nézetre.
SIPLACE Szoftver SR 603.xx kezelési útmutatója 6 Új felhasználói szerepek
Kiadás 12/2006 HU 6.3 P&P modul
77
6
Ábr. 6.3 - 2 "P&P modul funkciók" nézet
6
ÚTMUTATÁS
A Pick&Place modullal végzendő munka további eljárásmódjának leírását az állomás Online
Súgójában lehet megtalálni. 6
6.3.1 Korlátozások
– A P&P modult csak a SIPLACE D1 típusú gépeken lehet konfigurálni fej 2-ként.
6 Új felhasználói szerepek SIPLACE Szoftver SR 603.xx kezelési útmutatója
6.4 Waffle Pack Changer (WPC) Kiadás 12/2006 HU
78
6.4 Waffle Pack Changer (WPC)
Az új Waffle Pack Changer-t (amelynek rövid jelölése "WPC") a P&P modullal használjuk a
SIPLACE D1-nél (lásd a 6.3 szakaszt) és az állítóhely 1-en, a sáv 1-en állítható be. 6
– A Waffle Pack Changer a Matrix Tray Changer-hez hasonlóan épül fel, csak egyetlen
28 szintes toronnyal rendelkezik; a szintek lentről felfelé vannak számozva.
– Egy szintet legfeljebb 10 darab tálcás adagolóval lehet lefoglalni.
– Minden tálcás adagolónál egy alkatrész típus rendelhető hozzá, úgy hogy szintenként
legfeljebb 10 alkatrész típus lehetséges.
– A Waffle Pack Changer a sáv 1 – sáv 60 tartományt foglalja le. További adagolókat a sáv 61
és sáv 90 tartományban lehet állítani.
– Waffle Pack changer-t a gép üzemelése alatt lehet összekapcsolni/szétkapcsolni, de nem
tehető meg, amikor a gép "Gyártás" módban üzemel.
– A Waffle Pack Changer-t a NYÁK beültetése alatt lehet elvinni az utántöltő helyzetbe és ott
feltölteni. Ha azonban ezalatt szükség van egy alkatrészre valamelyik tálcás adagolóból,
megáll a gép.
6
"Waffle Pack Changer" nézet megnyitása: 6

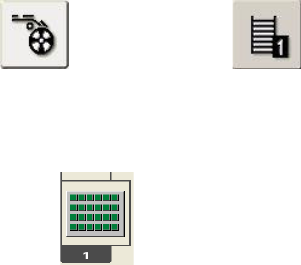

Æ Az alapnézeten kattintson rá az "Adagolók" ikonra és utána a ikonra, mire a
rendszer átvált a "Waffle Pack Changer" nézetre (lásd a 6.4 - 1 szakaszt).
Vagy, 6
Æ Az alapnézet munkaterületén kattintson rá a WPC szimbólumára az állítóhely 1-en.
6
