00194876-01 HU.pdf - 第91页
SIPLACE Szoftver SR 603.xx kezelési útmutatója 6 Új felhasználói szerepek Kiadás 12/2006 HU 6.14 Hibás szegmens ki hagyás a C&P20 feje n a termelés alatt 91 6.14 Hibás szegmens kihagyás a C&P20 fejen a termelés a…
6 Új felhasználói szerepek SIPLACE Szoftver SR 603.xx kezelési útmutatója
6.13 Első felvételi helyzet definiálás részben megtöltött tálcás adagolókban Kiadás 12/2006 HU
90
6.13 Első felvételi helyzet definiálás részben megtöltött
tálcás adagolókban
A SZV 603-as verziójától kezdődően csupán részben megtöltött tálcás adagolónál is definiálni
lehet az első felvételi helyzetet az állomáson. Ehhez két mezővel bővítettük a "Alkatrész
darabszám bevitele" párbeszéd dobozt, ahol így bevihető annak a fióknak a sor- és oszlopszám
is, amelyből fel kell venni az első alkatrészt. 6
Eljárásmód: 6

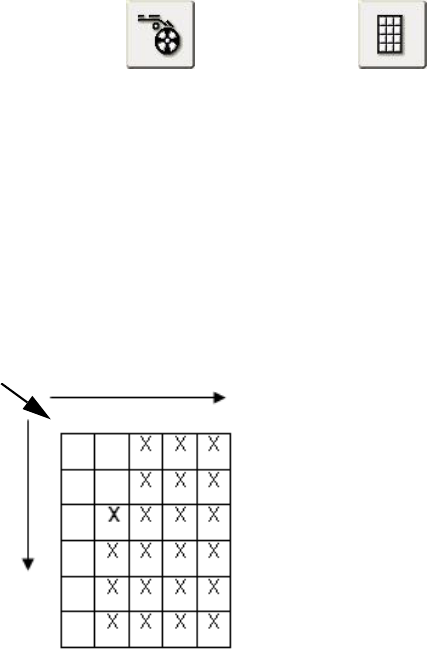

Æ Az alapnézeten kattintson rá az "Adagolók" ikonra és utána a ikonra, mire a
rendszer átvált a "Magazinok" nézetre.
Æ A magazinok listájából válassza ki a kívánt magazin bejegyzését.
Æ Kattintson rá a Tálca telítettséget beadn... gombra. Megnyílik a "Alkatrész darabszám
bevitele" párbeszéd ablak.
Æ Az első beviteli mezőben, az "Új pozíció" mellett adja be a sor számát és a második beviteli
mezőben az oszlop számát és ezzel definiálja a fiókot, ahonnan fel kell venni az első
alkatrészt.
Példa: Az első alkatrészt a 2. sorban, 3.oszlopban lévő fiókból veszi fel a gép. 6
Nullapont 6
Æ Fogadja el az új felvételi pozíció bevitt adatait azzal, hogy rákattint az OK gombra.
SIPLACE Szoftver SR 603.xx kezelési útmutatója 6 Új felhasználói szerepek
Kiadás 12/2006 HU 6.14 Hibás szegmens kihagyás a C&P20 fejen a termelés alatt
91
6.14 Hibás szegmens kihagyás a C&P20 fejen a
termelés alatt
A SZV 603-as verziójától kezdődően ki lehet hagyni (ki lehet kapcsolni) a hibás szegmenseket a
C&P20 fejen a termelés alatt anélkül, hogy át kellene váltani a SITES-re. Ennek az az előnye,
hogy folytatni lehet a termelést az adott helyen, ahol azt megszakították hibák jelentkezése és az
abból adódó gépleállás miatt. Így nincs selejt a NYK lapokon. Legfeljebb 5 szegmens hagyható ki
(kapcsolható ki) a C&P20 fejen, amelyen a hibák jelentkeztek. 6
Lefolyás: 6
Ha a C&P20 fej egy vagy több szegmensén hibák jelentkeznek a DP tengelyeken a beültetés
alatt, megáll a gép "Végzetes hiba" üzenettel. 6
A kezelő behívja a C&P20 fej egyes funkcióit és azután kikapcsolja a hibás szegmenseket a
"Szegmens kihagyás" funkció segítségével. 6
Az egyes funkciók elhagyása után a kezelő újból elindítja a beültetést. A gép teljesen beülteti a
"megszakított" NYÁK lapot. 6
6
6 Új felhasználói szerepek SIPLACE Szoftver SR 603.xx kezelési útmutatója
6.14 Hibás szegmens kihagyás a C&P20 fejen a termelés alatt Kiadás 12/2006 HU
92
