Kiadás 12/2006 HU 4.1 Általános tudnivaló
55
4 Teszt program SITEST
4.1 Általános tudnivaló
A SITEST teszt program segítségével lehet beállítani és kalibrálni a SIPLACE beültető
automatákat. 4
ÚTMUTATÁS
A funkciók részletes leírása a SITEST tesztprogram Online Súgójában található. 4
4.2 Biztonságkezelési útmutatások
BALESETVESZÉLY
A SITEST teszt programot csak a SIEMENS Rt. kifejezetten a program kezelésére betanított
munkatársai vagy a Vevő kifejezetten e program kezelésére kiképzett személyzete kezelheti.
Ennél feltétlenül követni kell az általános biztonsági útmutatásokat, amelyek a mindenkori
SIPLACE beültető automata üzemeltetési útmutatójában olvasható. 4
4 Teszt program SITEST SIPLACE Szoftver SR 603.xx kezelési útmutatója
4.3 SITEST kezelői felületének behívása Kiadás 12/2006 HU
56
4.3 SITEST kezelői felületének behívása
A SITEST kezelői felületét a következőképpen lehet behívni az ÁVG kezelő felületének
alapnézetéről: 4
Æ A szimbólumsávon kattintson rá a szimbólum gombra,
vagy
Æ a menü nézetén válassza a következő menüfunkciót SITEST elindítása,
vagy
Æ működtesse az F11 műveletbillentyűt és hagyja jóvá a megjelenített párbeszéd dobozt Igen
művelettel.
ÚTMUTATÁS
A "Kezelő" kezelői szinten nem indítható el a SITEST teszt program. 4
4.4 Kilépés a SITEST kezelői felületből
A SITEST kezelői felületéből a következőképpen lehet kilépni: 4
4
Æ A SITEST kezelői felületének alapnézetén kattintson rá a gombra, vagy
Æ az Mode menün válassza a Exit menüfunkciót,
vagy
Æ működtesse az Esc billentyűt és hagyja jóvá a megjelenített párbeszéd dobozt Yes művelettel.
4
4.5 Összesítő tervek - Az alapnézeten látható menük
Az alábbiakban áttekintjük a szoftver SR.603.xx verziója által támogatott és a SITEST
kezelőfelület alapnézetében szereplő menüket és almenüket. 4
4
SIPLACE Szoftver SR 603.xx kezelési útmutatója 4 Teszt program SITEST
Kiadás 12/2006 HU 4.5 Összesítő tervek - Az alapnézeten látható menük
57
4

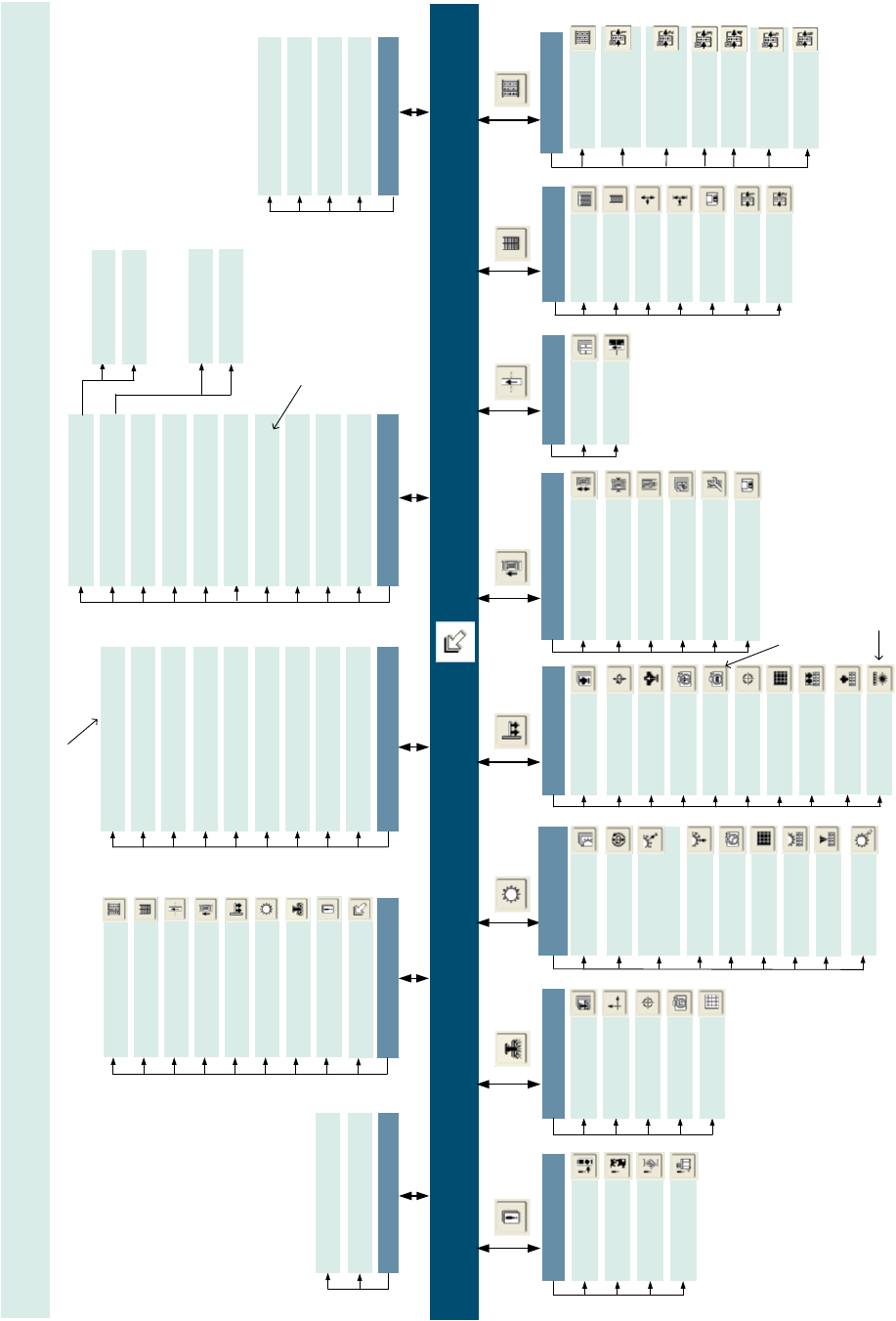

Conveyor machine data
SITEST 603.xx-ös verzió Menü-és szimbólumsáv az alapnézeten
Géptipus: SIPLACE X2
Mode
Shut down computer...
Exit Esc
View
Inputs/outputs F9
MTC F8
Tables F7
PCB conveyor F6
Twin Head F5
C&P heads / F4
RV heads
Gantries F3
Error F2
Main view F1
Save machine data
Settings
Access level...
Copy machine data...
Edit machine data… *
Firmware download...
Machine configuration...
Whispering down the line...
Recovery Placement...
Help
Contents Ctrl+Alt+F1
Help Alt+F1
Use help
Info...
Main view [F1]
[F2]
Error
Track errors
Machine error
Transport error
General errors
[F3]
Gantry functions
Gantries
Axis functions
Calibrate position
PCB camera
functions
PCB mapping
[F4]
C&P heads / RV heads
Functions
Axes
Holding and reject
circuit / turning
station
Placement and
pick-up circuit
Head and
component camera
Head mapping
Nozzle changer,
head functions
Nozzle changer,
magazine functions
Component sensor
Twin Head
Functions
Axes
Head board
Component
camera 1
Component
camera 2
*
[F5]
Calibrate
Head mapping
Nozzle changer,
head functions
Nozzle changer,
magazine functions
Coplan *
PCB conveyor
PCB conveyor functions
Conveyor width
Belt operating data
Calibrate conveyor and
functions
Options and configuration
[F6]
[F7]
Tables
Functions
Calibrate
pick-up position
Functions
Tower functions
Axes
MTC
[F8]
[F9]
Inputs/outputs
Settings
Machine data
Inputs/outputs 1
Inputs/outputs 2
*
C
s
a
k
a
“
S
e
r
v
i
c
e
(
S
i
e
m
e
n
s
)
”
k
e
z
e
l
ő
i
s
z
i
n
t
e
n
v
á
l
a
s
z
t
h
a
t
ó
k
i
