Systemvoraussetzungen Unterstützte Hardware 16 SIPLACE Setup Center 6.3 SP2 Unterstützte Maschinen Unterstützte Förderertypen Maschine SIPLACE 80 F4, F4-6 , S20; F5, F5 HM, S23 SIPLACE S25 HM, S27 HM, HS50, HS 50+, HS60,…
Systemvoraussetzungen
Unterstützte Hardware
SIPLACE Setup Center 6.3 SP2 15
4.4
4.4 Unterstützte Hardware
Unterstützte Hardware
Unterstützte Barcode Scanner
▪ Datalogic DRAGON
TM
M101 (1D-Barcode Scanner)
▪ Datalogic DRAGON
TM
M131 (1D-Barcode Scanner)
▪ Datalogic PowerScan® M8300 (1D-Barcode Scanner)
▪ Datalogic PowerScan® M8500 (2D-Barcode Scanner)
▪ Datalogic PowerScan® BT8300 (1D-Barcode Scanner)
▪ Datalogic PowerScan® M9500 (1D/2D-Barcodescanner)
▪ Symbol MC70 Pocket-PC (2D-Barcode Scanner)
▪ Motorola MC70 Pocket-PC (2D-Barcode Scanner)
▪ Motorola MC75 Pocket-PC (2D-Barcode Scanner)
▪ Motorola MC3090 Pocket-PC (1D-Barcode Scanner oder 2D-Barcode Scanner)
▪ Motorola MC3190 Pocket-PC (1D-Barcode Scanner oder 2D-Barcode Scanner)
Unterstützte Barcodetypen
▪ Datalogic 1D-Barcode Scanner:
– Automatische Erkennung aller Standard Linearcodes und linearer GS1 DataBar ™ Codes
– Code 16K; Code 49; GS1 DataBar Expanded Stacked; GS1 DataBar Stacked; GS1 DataBar
Stacked Omnidirectional
▪ Datalogic 2D-Barcode Scanner:
– Automatische Erkennung aller Standard Linearcodes und linearer GS1 DataBar ™ Codes
– Aztec Code; Aztec Mesas; Data Matrix; MaxiCode; QR Code; Post Codes; Australian Post; Bri-
tish Post; Canadian Post; China Post; Japanese Post; KIX Post; Korea Post; Planet Code; Post-
net; Royal Mail; Code (RM4SCC) ; EAN/JAN Composites; GS1 DataBar Composites; GS1 Da-
taBar Expanded Stacked; GS1 DataBar Stacked; GS1 DataBar Stacked Omnidirectional; Ma-
croPDF; MicroPDF417; PDF417; UPC A/E Composites
▪ Symbol / Motorola 2D-Barcode Scanner:
– AusPostal, Aztec, Chinese_2of5, Codabar, Code11, Code128, Code39, Code93, Composite
AB, Composite C, D2of5, Datamatrix, DutschPostal, EAN13, EAN8, I2of5, JapPostal,
Korean_3of5, MaixiCode, MicroPDF, MicroQR, MSI, PDF417, QRCode, RSS14, RSSExp, RS-
SLim TLC39, Trioptic39, UKPostal, UPCA, UPCE0, UPCE1, US4State, US4State_FICS, USPla-
net, USPostnet, WebCode
Systemvoraussetzungen
Unterstützte Hardware
16 SIPLACE Setup Center 6.3 SP2
Unterstützte Maschinen
Unterstützte Förderertypen
Maschine
SIPLACE 80 F4, F4-6, S20; F5, F5 HM, S23
SIPLACE S25 HM, S27 HM, HS50, HS 50+, HS60, HF,
HF3
SIPLACE X2, X3, X4; D1, D2, D3, D4
SIIPLACE CF, CS
SIPLACE X2, X3, X4, X4I
SIPLACE SX1, SX2, SX4, SX1 V2, SX2 V2
SIPLACE DX1, DX2, DX4
SIPLACE X4i S, X4 S, X3 S, X2 S
SIPLACE X4i S micron, X4 S micron
SIPLACE CA
HINWEIS
Einschränkungen
Bitte beachten Sie, das Programmiersystem SIPLACE Pro und das Setup Center Station Pa-
ckage können diese Auswahl einschränken.
Förderertypen
▪ Alle WPW Typen
▪ MTC 1 & 2
▪ Alle Flächenmagazine
▪ Alle Standard SIPLACE Gurtförderer
▪ Alle Standard SIPLACE Linearförderer
▪ SIPLACE X-Adapter
▪ Sonderförderer (Road Runner, Road Runner
XLF, Multi Stick Feeder: IPTE MSF 60 AX und
IPTE MSF XL80 AX; LED Feeder TE und LED
Feeder HS)
▪ SIPLACE JTF-S und JTF-M
HINWEIS
Einschränkungen
Bitte beachten Sie, das Programmiersystem SIPLACE Pro und die verwendete Hardware
können diese Auswahl einschränken.
Neue Funktionen in Setup Center 6.3
Darstellung - geteilter Tisch
SIPLACE Setup Center 6.3 SP2 17
5
5 Neue Funktionen in Setup Center 6.3
Neue Funktionen in Setup Center 6.3
5.1
5.1 Darstellung - geteilter Tisch
Darstellung - geteilter Tisch
Zweck
Bisher konnte der Tisch auf einem Stellplatz nur als ganzer Tisch dargestellt werden. Wird ein fester
Tisch verwendet (Z. B. der feste Tisch beim Einsatz eines JTF-S/JTF-M Feeders), dann wird dieses in
der Tischdarstellung umgesetzt.
Funktion

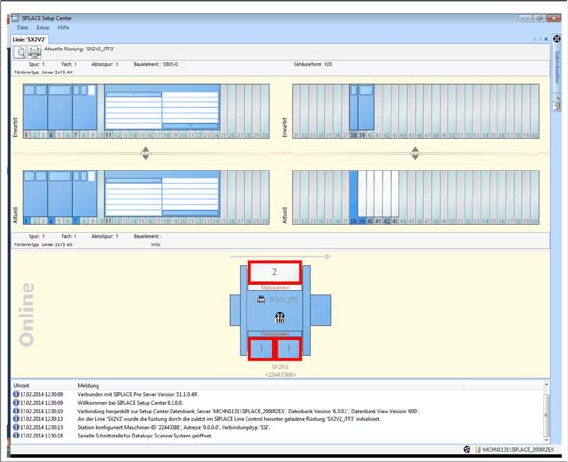

Beispiel SX12 mit festem Tisch und JTF-S/M Feeder
5.2
5.2 Motorola Scanner MC3090 und MC3190
Motorola Scanner MC3090 und MC3190
Zweck
Setup Center unterstützt ab der Version 6.3 zusätzlich die beiden Motorola Scanner MC3090 und
MC3190.
