H轴原点调整
1,将H轴GAIN值：H AXIS AUTO TUNING由2改为1；H
AXIS SERVO RESPONSE由15改为8。

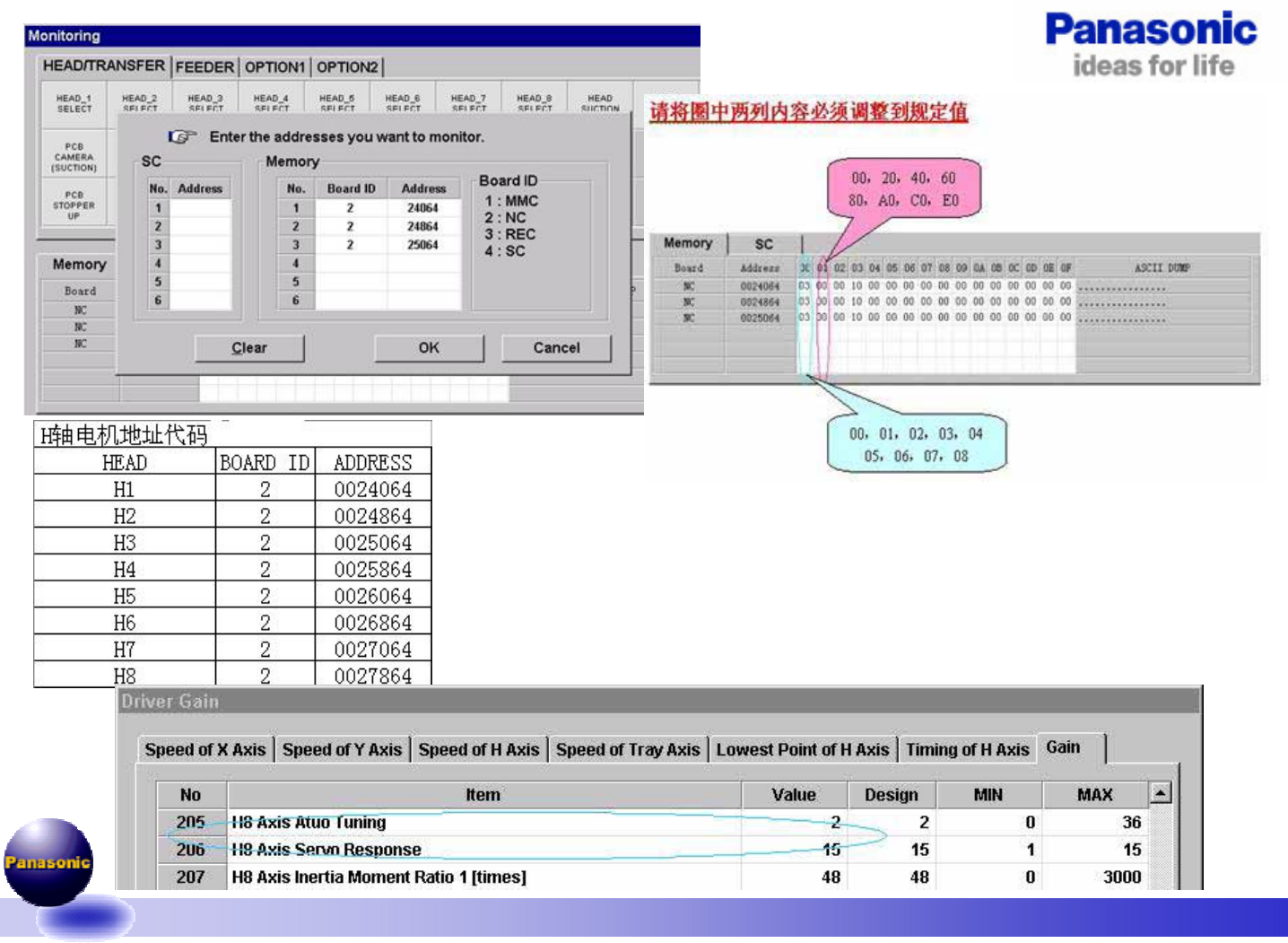

2,在MONITOR画面输入H轴电机的地址代码（下一页）。
3,松开连轴器，使SERVO ON。
4,放入厚度为27.4mm的治具，如图示位置，使用NC
JOG移动H轴电机（连轴器处于松开状态）。
4,在SC TIMER中调整到规定的16进制码。
5,锁住联轴器的固定螺丝。
6,SERVO OFF，检查联轴器是否锁好，恢复GAIN值。
7,SERVO ON，单轴回原点。若回原点失败，重复1～6
步。
8,全轴回原点。

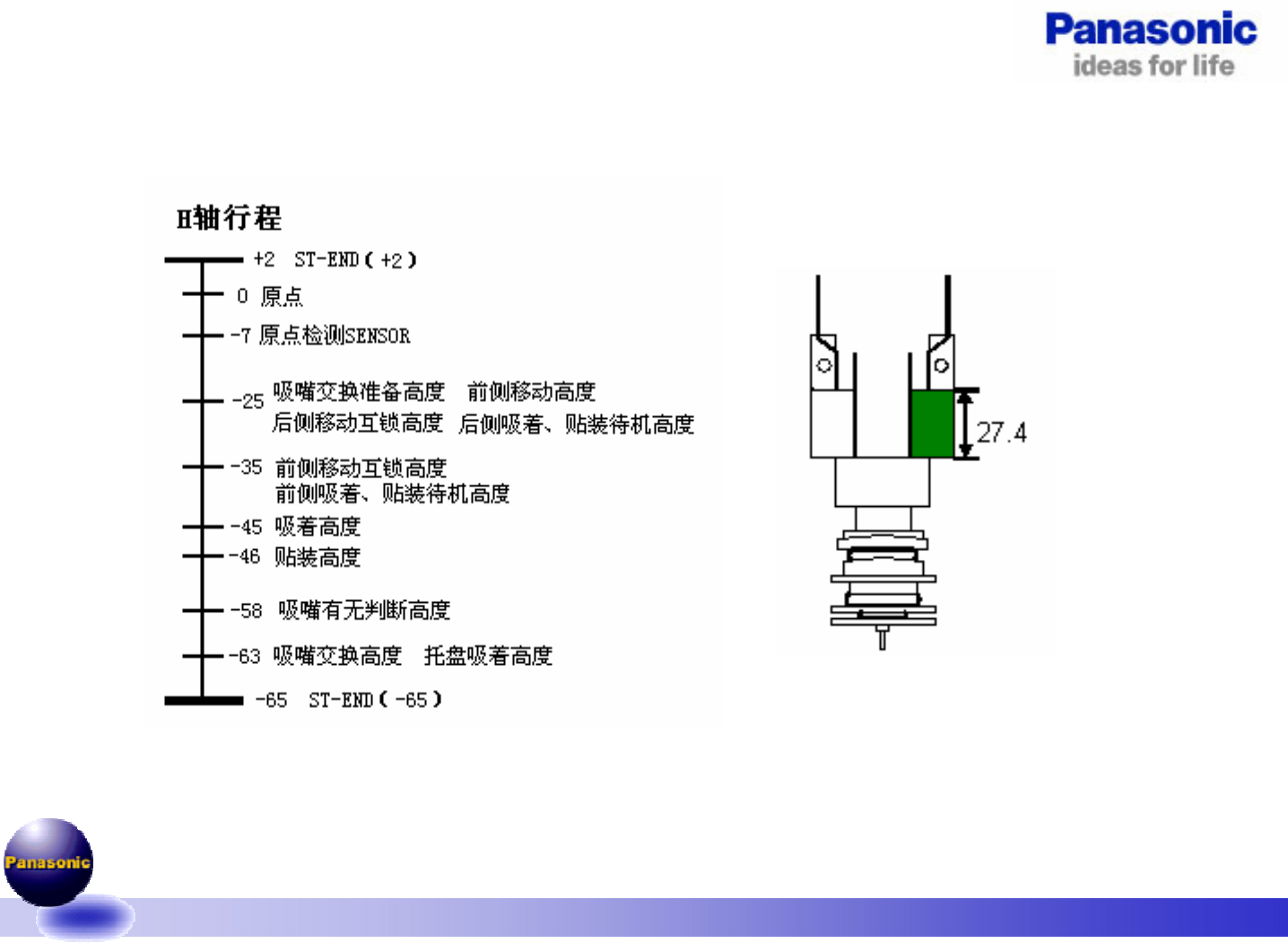

调整治具 JIG 27.4mm
***确认HEAD高度、供料部吸着高度、贴装高度、NOZZLE CHANGER高度***
