1.0-061120
35/43

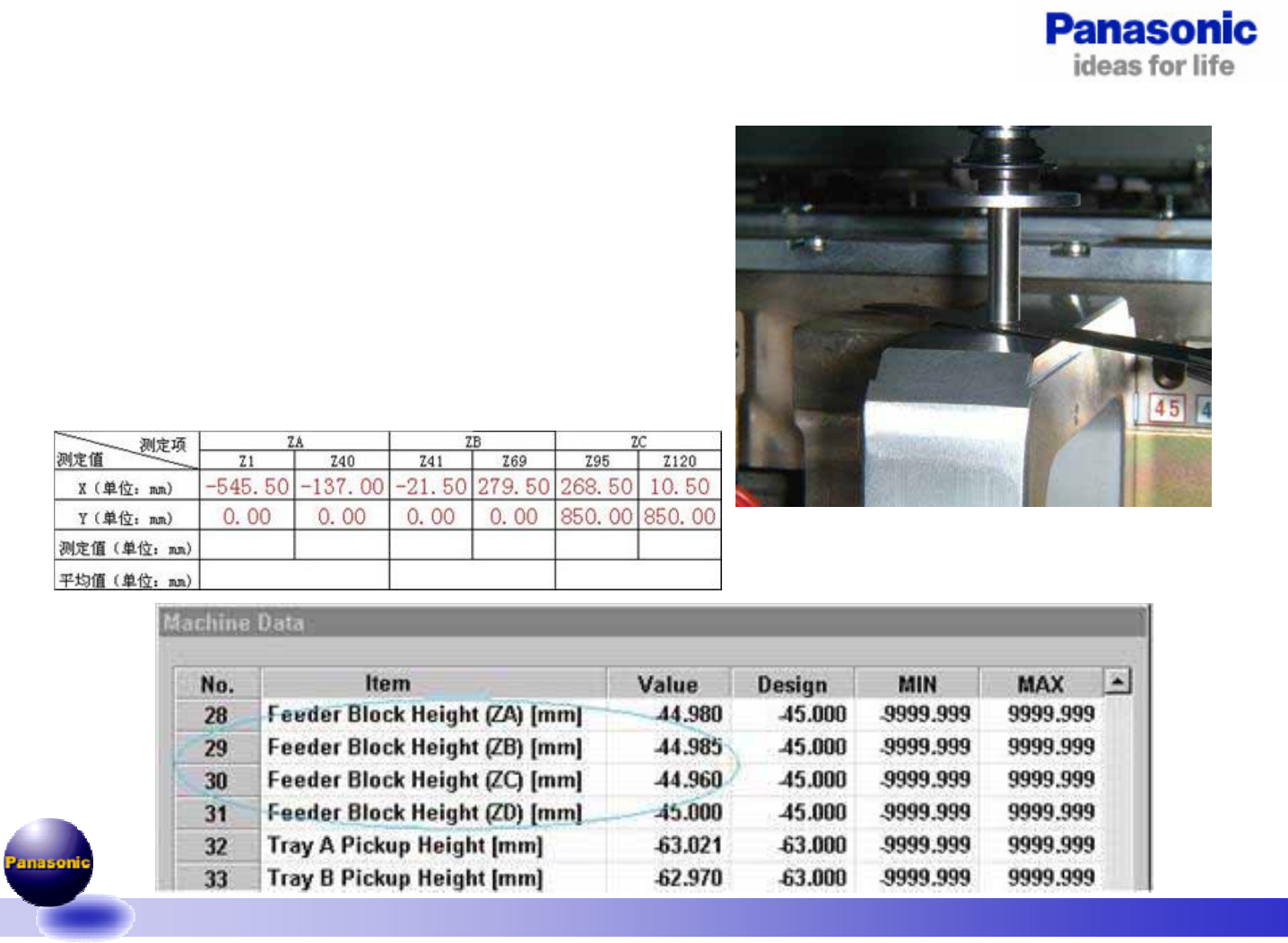

十七、 ZA、ZB、ZC、ZD供料部吸着高度确认。
1.将吸着高度治具置于ZA供料平台，将NOZZLE治具置于HEAD1。
2.将HEAD1分别移至Zno.1和Zno.40，根据表格可使用NC MOVE
方法。
3.使用NC JOG方法，下降HEAD1至-45mm
4.将塞片置于两治具之间，（规格值：-45±0.5mm）；
5.获取记录值的平均值，将平均值登入Machine Data
（No.28~No.30 Feed Block Height）
6.重复测定。
1.0-061120
36/43

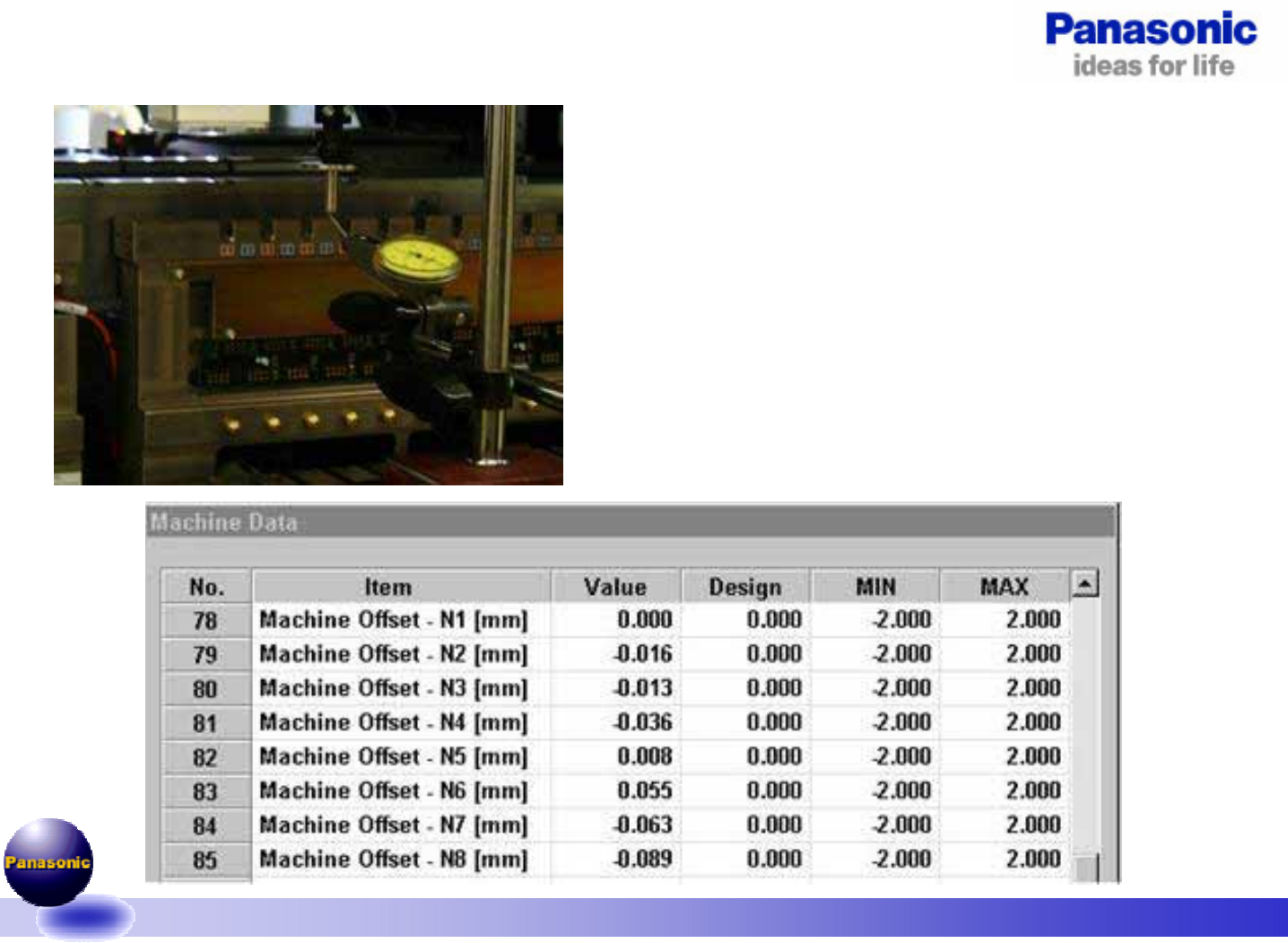

十八、HEAD高度测定。
1.将治具装于HEAD1，下降HEAD至-45mm
2.将百分表置于治具下，调零（以HEAD1为标准，
调试HEAD2~HEAD8）
3.百分表不动，移动X轴-21.5mm，将HEAD2装治具
下降-45mm，记录读数
4.分别重复上步，获取HEAD3~HEAD8的读数
5.将HEAD1~HEAD8的读数，分别登入machine data
（No.78~No.85 HEAD OFFSET）
1.0-061120
37/43

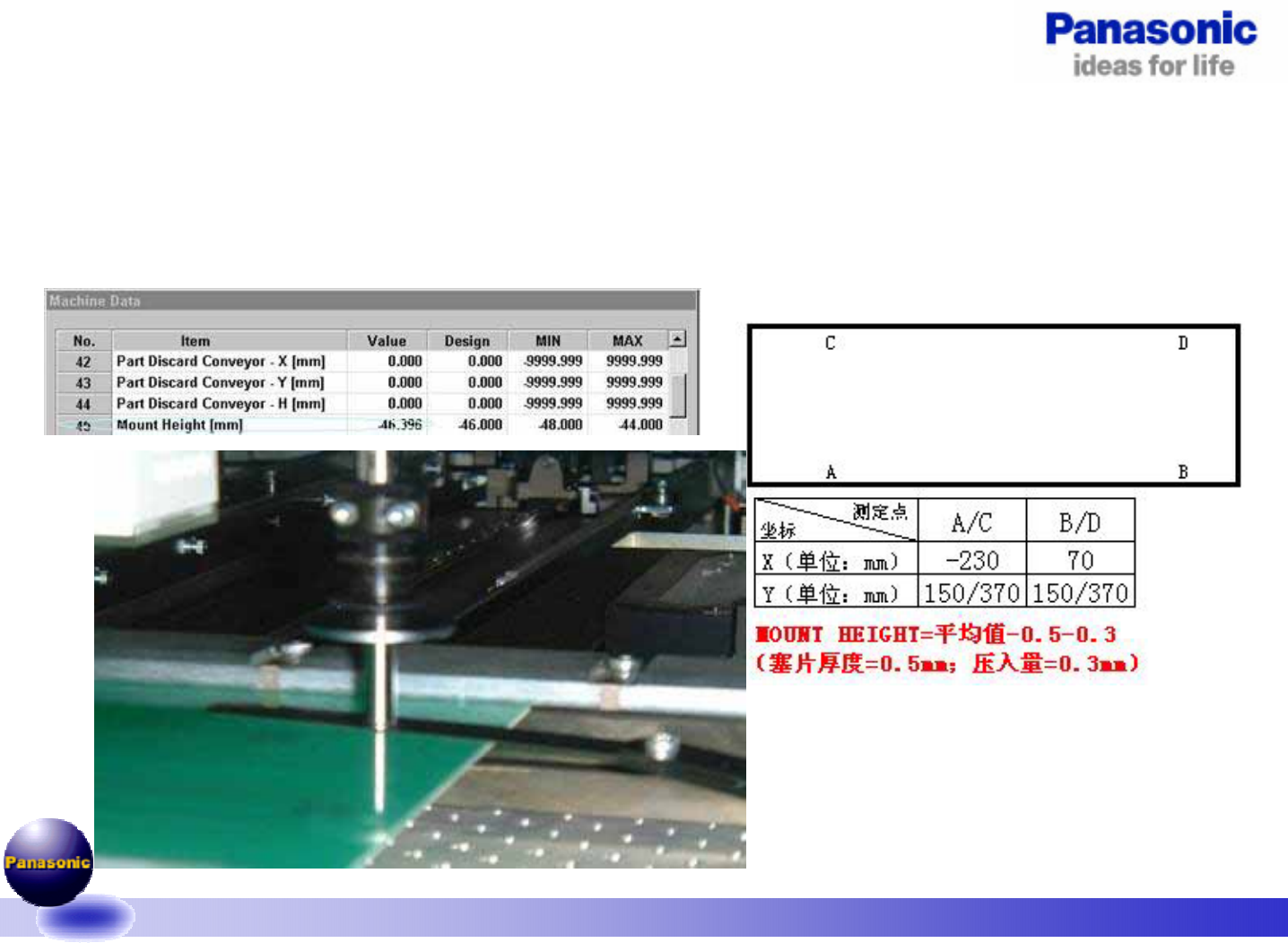

十九、贴装高度。
1.将固定于轨道上（尽量使用较大的基板，机器可实装的最大基板330x250）
2.将NOZZLE M装于HEAD1上，使用NC JOG方法将HEAD分别移至阿A、B、C、D四个测定点
3.使用NC JOG方法，下降HEAD1至-46mm；用塞片测量基板与吸嘴的间隙（规格值：-46±0.5mm）
4.获取四个测定点的平均值，登入于Machine Data（No.45 Mount Height）
