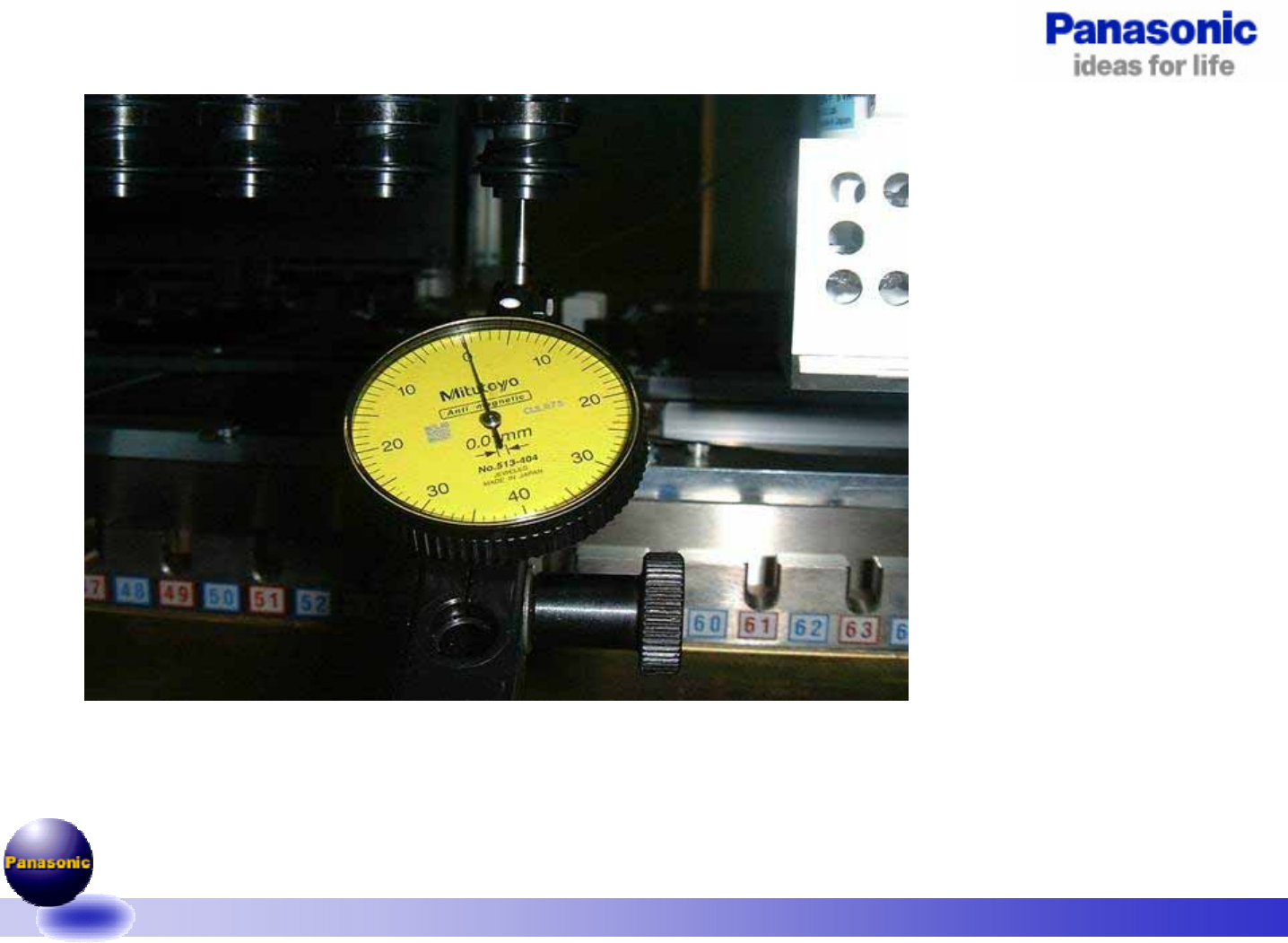

七、吸嘴内轴同心度的测定。
1.将HEAD下降-24mm
2.将百分表置于NOZZLE HOLDER内侧
3.使用NC JOG方法，转动SHAFT一圈，观察表针晃动量
4.规格值：0.06mm以内，若不良更换nozzle holder。
5.重复上述步骤，若再不良更换吸嘴内轴。
1.0-061120
24/43

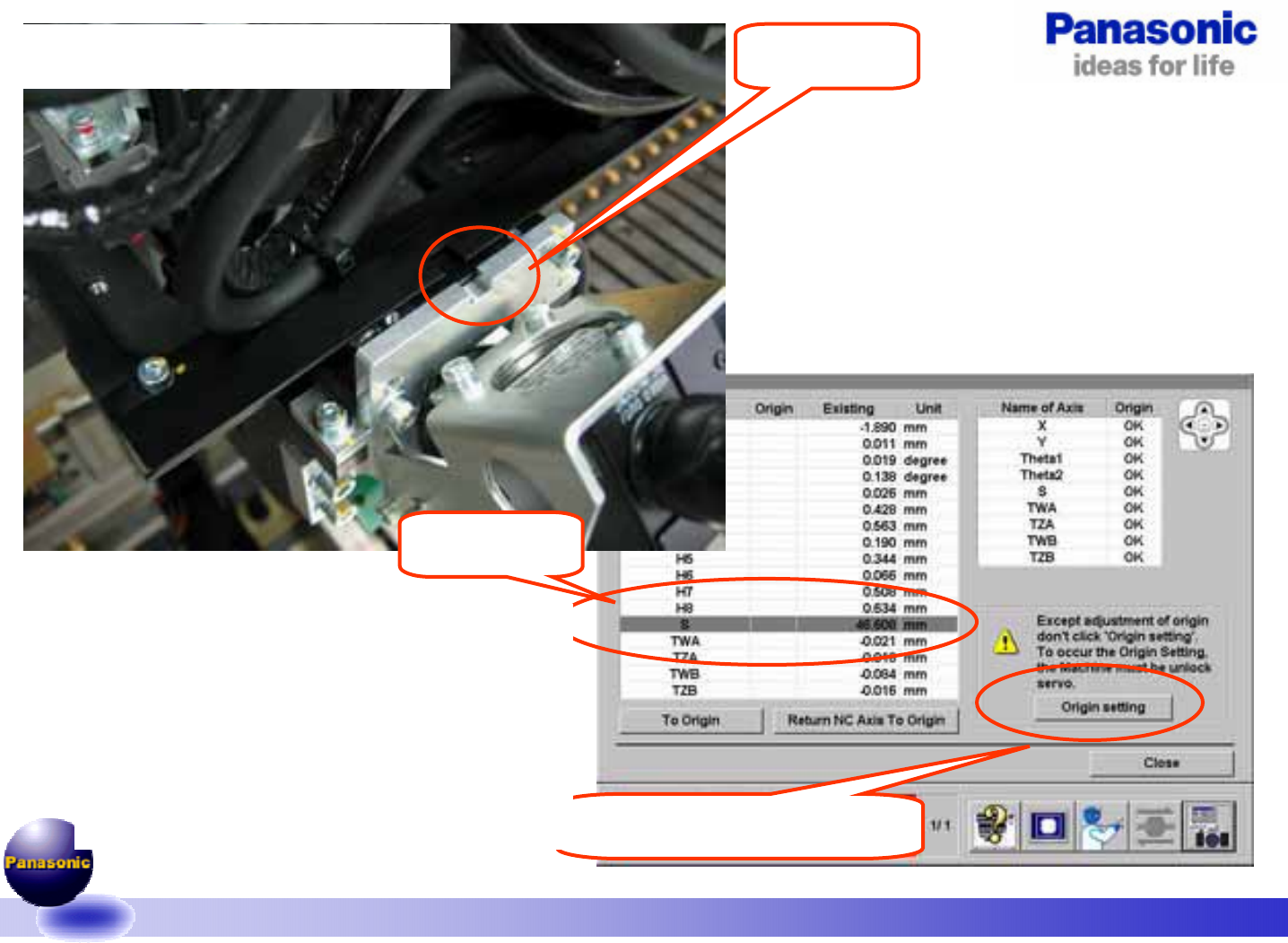

对齐凹槽
选中S轴
点击Origin setting
1、安装S轴Unit到位后，伺服OFF,将S轴
Camera上的凹槽和轨道上的凹槽对齐后，
设置原点。
2、将Gain调整到原来的一半（伺服
OFF），松开马达的COUPLING。
3、将Camera移动至左端，挡住ORG
Sensor，单轴回原点。
4、打开S轴Camera display，在H1上装一个S吸嘴。
移动H1到－6，S轴到64.5，手移动Camera，使屏
幕上的十字中心和吸嘴中心重合。
5、在伺服ON情况下，轻锁COUPLIING上的螺丝。
然后，伺服OFF，锁紧。
6、将Gain值改回原来值后，重新回原点，H1到－
6，S轴到64.5，确认使屏幕上的十字中心和吸嘴
中心重合。如果NG，重复上述步骤。
八、S轴原点调整。
1.0-061120
25/43
将S轴马达的
Gain调整到原
来的一半
松开COUPLING
上的螺丝
将Camera移到左端，
挡住原点Sensor后，
单轴回原点
